Testador digital de resistência de terra VS-3001

O testador de resistência de aterramento e resistividade do solo VS-3001 foi especialmente projetado e fabricado para medição no local de resistência de aterramento, resistividade do solo, tensão de aterramento e tensão CA em combinação com o novo padrão de teste de resistência de aterramento de proteção contra raios. A corrente de teste é de até 20mA. Tecnologia digital e de microprocessamento, método de precisão de 4 fios, método de 3 fios e método simples de 2 fios para medir a resistência de aterramento, importar tecnologia FFT (Fast Fourier Transform), tecnologia AFC (Automatic Frequency Control), identificar automaticamente a interferência e selecionar a frequência de medição, fazer interferência Minimizar o impacto e fornecer um valor de resistência de aterramento mais preciso. Possui capacidade anti-interferência única e adaptabilidade ambiental, e possui boa consistência de testes repetidos, garantindo alta precisão, alta estabilidade e alta confiabilidade de medição de longo prazo. É amplamente utilizado na medição de resistência de aterramento, resistividade do solo, tensão de aterramento e tensão CA de energia elétrica, telecomunicações, meteorologia, campo de petróleo, construção, proteção contra raios e equipamentos elétricos industriais.

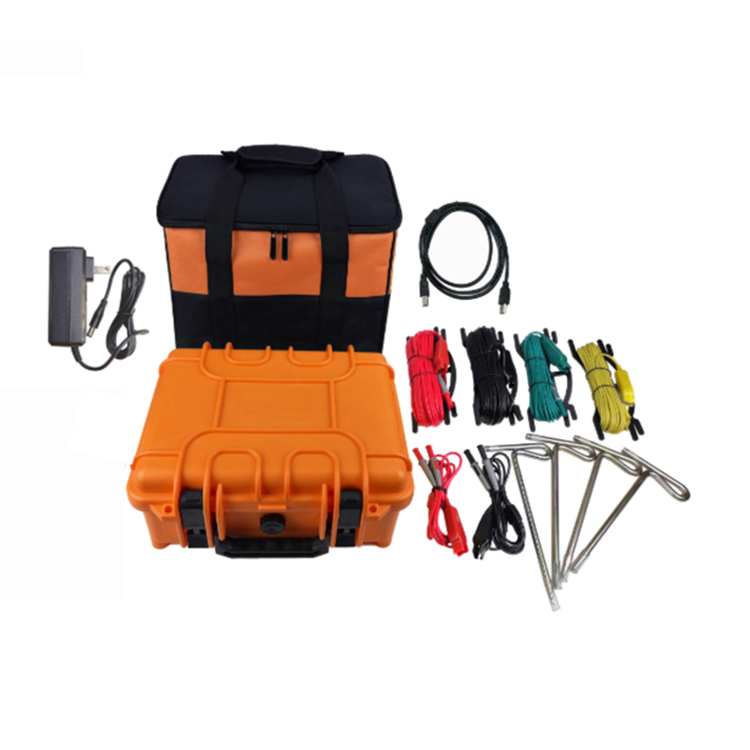

Testador de resistência de aterramento e resistividade do solo VS-3001, também conhecido como testador de resistência de aterramento de precisão, testador de resistência de aterramento de quatro fios, testador de resistência de aterramento de dois-três-quatro fios, testador de resistividade do solo, consiste em host, software de dados, linha de teste, hastes de aterramento auxiliares, linhas de comunicação, etc. rigidez, dureza, resistência ao desgaste, resistência ao calor, desempenho de isolamento é mais superior, seu corpo em caixa pode suportar uma pressão de cerca de 200kg, garantindo alta precisão, alta estabilidade e alta confiabilidade em diversos testes ambientais. O grande display LCD do host, com luz de fundo e indicação de gráfico de barras, é claro à primeira vista. Ao mesmo tempo, ele pode armazenar 300 conjuntos de dados, e as funções de leitura, visualização, salvamento, geração de relatórios e impressão de dados históricos podem ser realizadas por meio de software de dados.

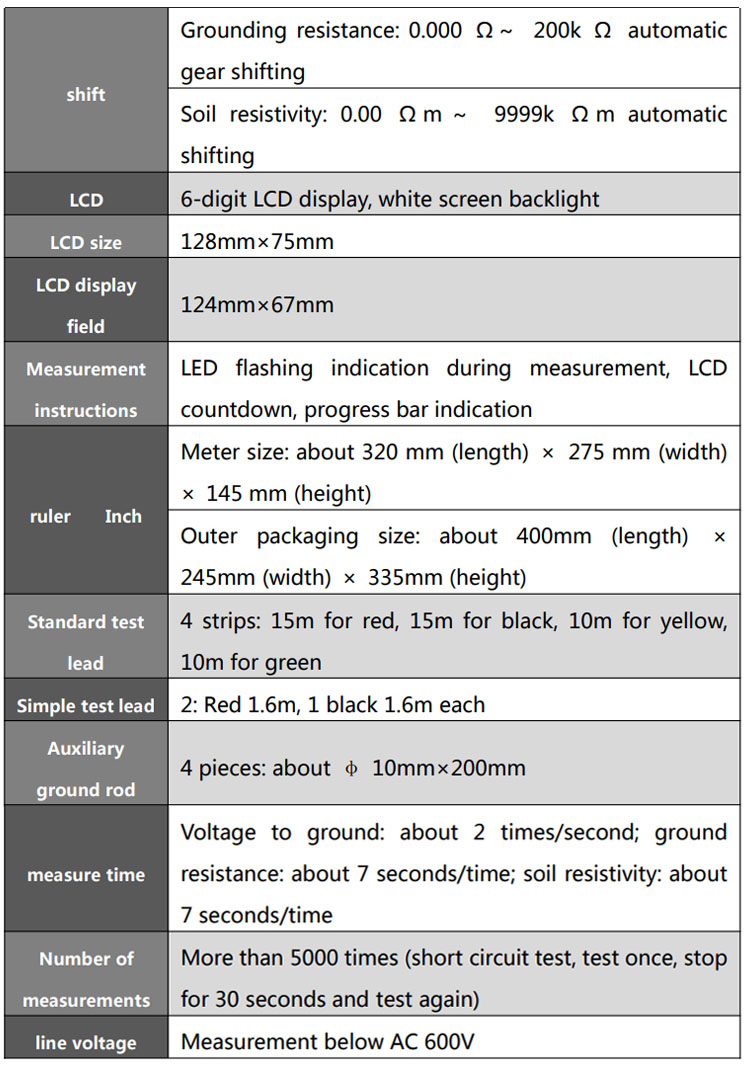

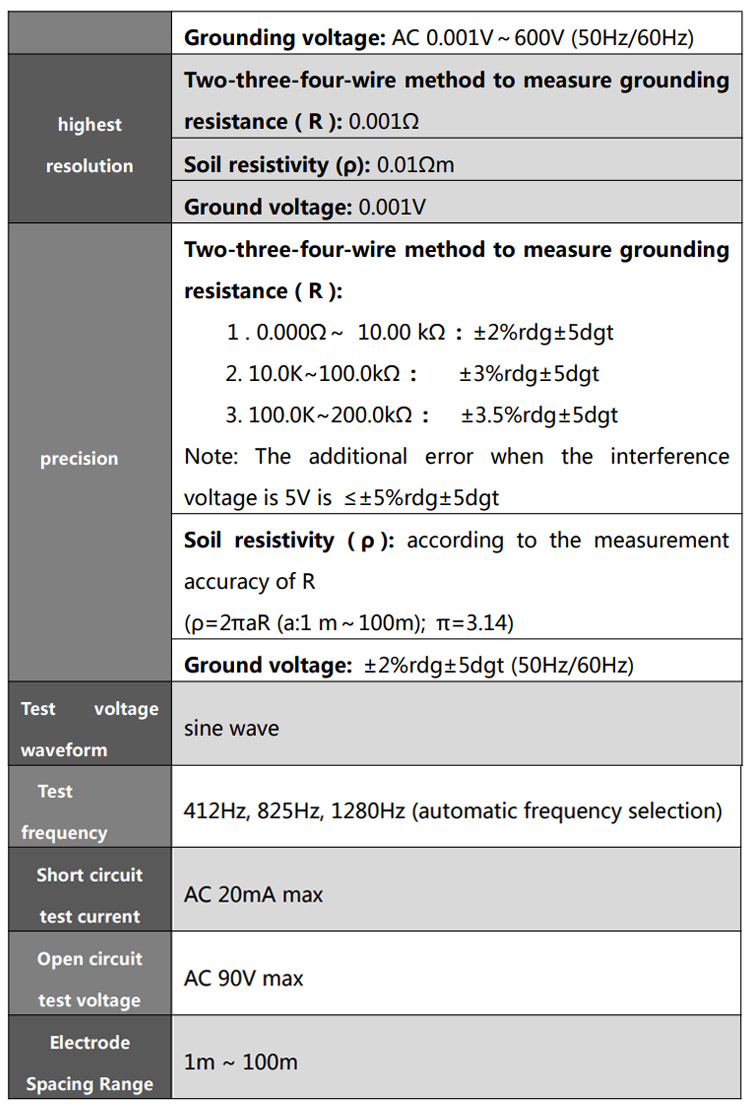

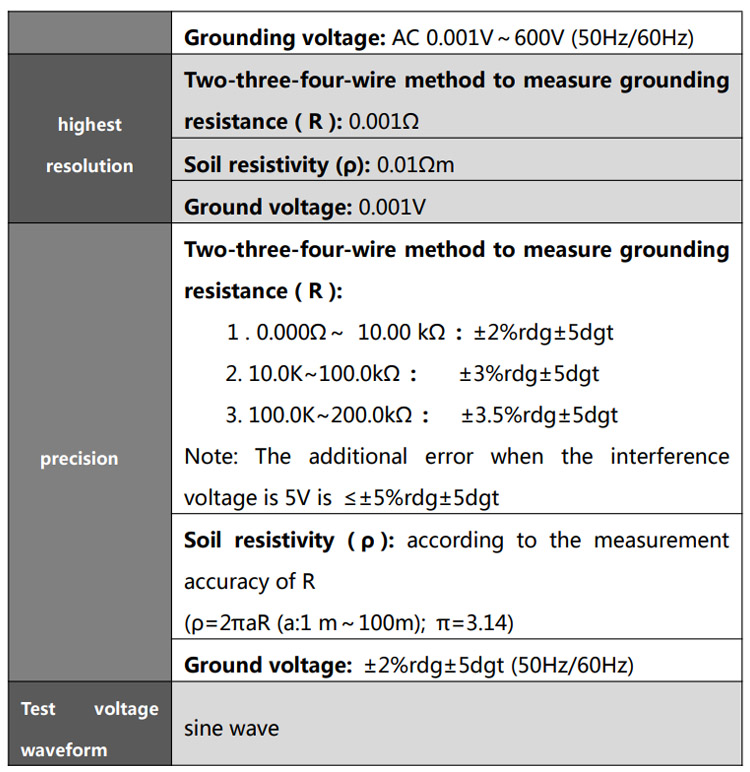

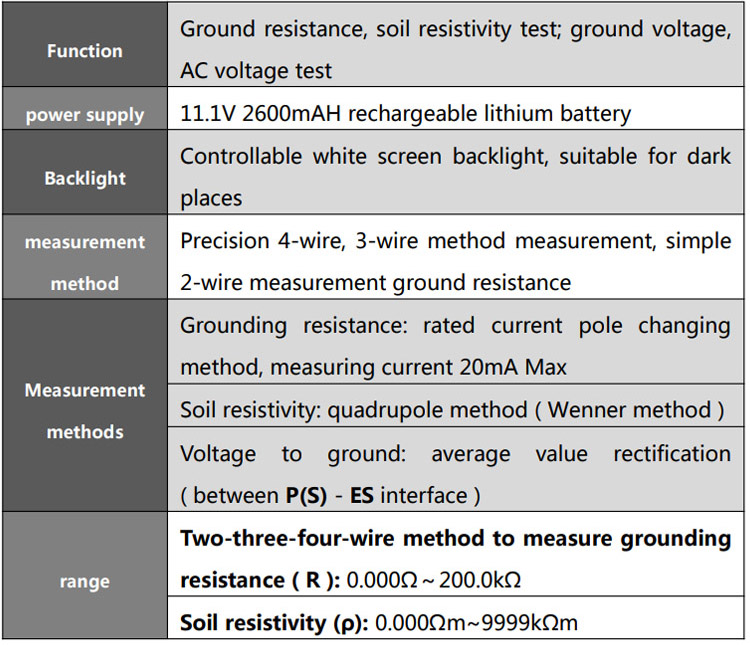

Especificações Técnicas

Principais recursos

Alta precisão e anti-interferência‌: A seleção automática de frequência (412 Hz/825 Hz/1280 Hz) ajuda a minimizar a interferência. A precisão na medição da resistência de aterramento pode atingir ±2%rdg±5dgt para a faixa de 0,000Ω–10,00kΩ.

Design robusto e portátil‌: vem em uma caixa de ferramentas de estação base de nível industrial classificada para suportar 200 kg de pressão. É leve (estação base 2,7 kg) e adequado para uso em campo.

Ampla faixa de medição‌: Resistência de aterramento: 0,000Ω–200 kΩ; Resistividade do solo: 0,00 Ω·m–9999 kΩ·m; Aterramento/Tensão CA: 0,001–600,0 V.

Operação fácil de usar‌: LCD grande com luz de fundo, barra de progresso do teste, indicador de contagem regressiva e dial/botões de função intuitivos. Ele pode detectar automaticamente interferências (aviso de RUÍDO >5V) e condições de sobrecarga (exibição OL).

Gerenciamento de dados‌: Armazena até 300 conjuntos de dados. Os dados podem ser mantidos, revisados, excluídos no dispositivo e transferidos via ‌RS232/USB para um PC‌ usando o software fornecido para geração de relatórios e impressão.

Conformidade de segurança‌: Atende IEC61010-1 (CAT III 300V, CAT IV 150V), com proteção contra sobrecarga e avisos de segurança claros sobre isolamento, limites de tensão (não exceda 600V) e operação adequada.

Aplicativos

O VS-3001 é amplamente utilizado em indústrias que exigem testes confiáveis ​​de sistemas de aterramento e análises de solo, incluindo:

Engenharia Elétrica‌ – Teste

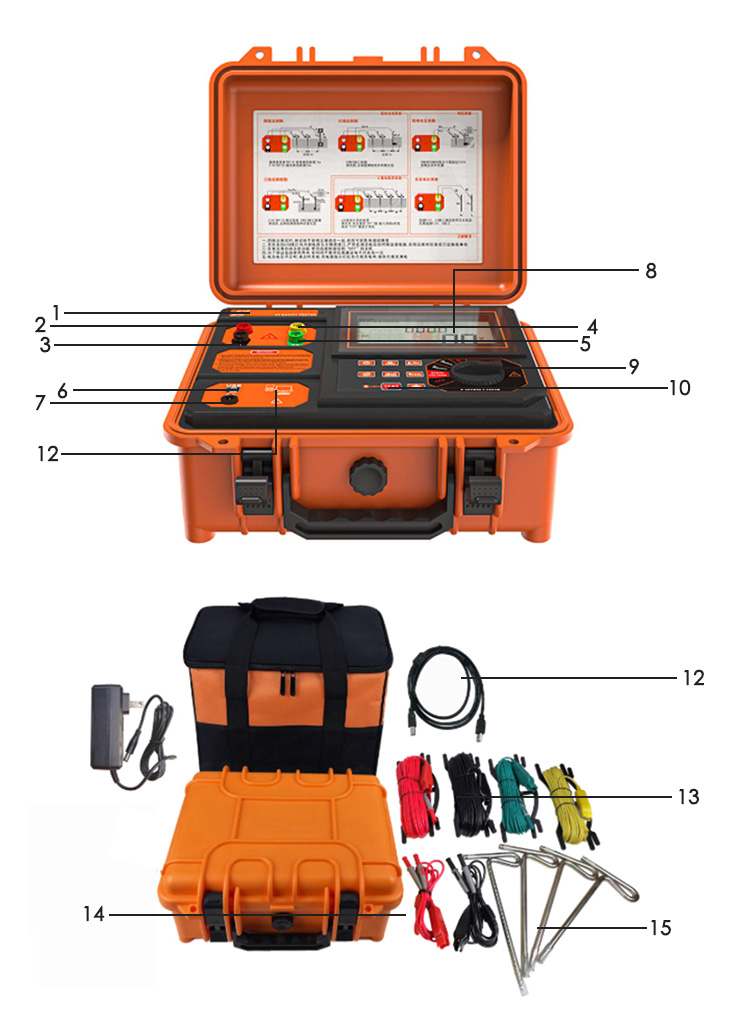

Estrutura

1: Posicionamento do modelo do produto

2: interface C (H): pólo atual

3: interface E: poste de aterramento

4: interface P (S): pólo de tensão

5: interface ES

6: interface USB

7: Porta de carregamento

8: LCD

9: Botão de engrenagem de função

10: Área-chave

11: Cabo de dados USB

12: Medidor S480

13: 4 linhas de teste padrão

14: 2 linhas de teste simples

15: Haste de aterramento auxiliar

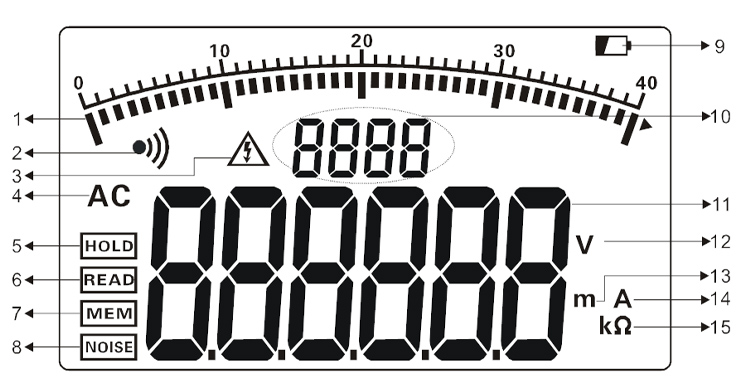

1. Gráfico de barras de progresso do teste (exibir o progresso do teste, exibição dinâmica)

2. Indicador de alarme (exibido quando a função de alarme é ativada e piscando quando o limite de alarme é excedido)

3. Indicação de sobretensão (exibida quando a tensão testada excede 30V, lembrando de prestar atenção à segurança)

4. instruções de comunicação

5. Indicação de retenção de dados (exibida quando a tecla HOLD é pressionada para reter dados)

6. Instruções de revisão de dados (exibidas quando o botão HOLD é pressionado longamente por 3 segundos para entrar na revisão de dados)

7. Indicação de armazenamento de dados (exibida quando os dados são armazenados enquanto os dados são mantidos pressionando a tecla HOLD)

8. Indicação de sinal de interferência (exibida quando a tensão de interferência excede 5V)

9. Indicador de bateria fraca

10. Indicação do número de grupos de dados armazenados

11. Dados de teste

12. Símbolo da unidade de tensão

13. Símbolo da unidade de comprimento

14. Símbolo da unidade atual

15. Símbolo da unidade de resistência

A empresa não se responsabiliza por outros prejuízos causados ​​por uso indevido.

O conteúdo deste manual do usuário não deve ser usado como motivo para usar o produto para uma finalidade especial.
