Sistema de teste AC Hipot livre de descarga parcial de 100kV

O sistema de teste Hipot CA sem descarga parcial de 100kV é uma solução profissional de teste de alta tensão desenvolvida para testes de tensão suportável CA e detecção de descarga parcial de transformadores, quadros de distribuição, isoladores, cabos, buchas, equipamentos GIS e outros aparelhos elétricos.

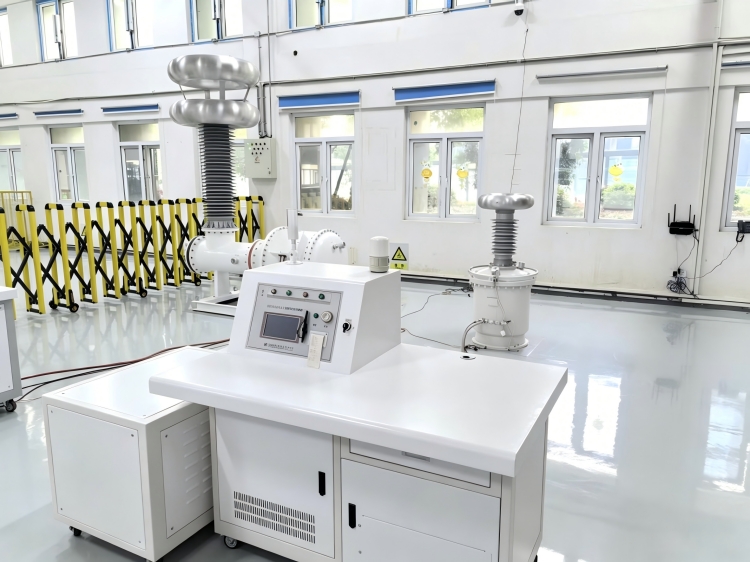

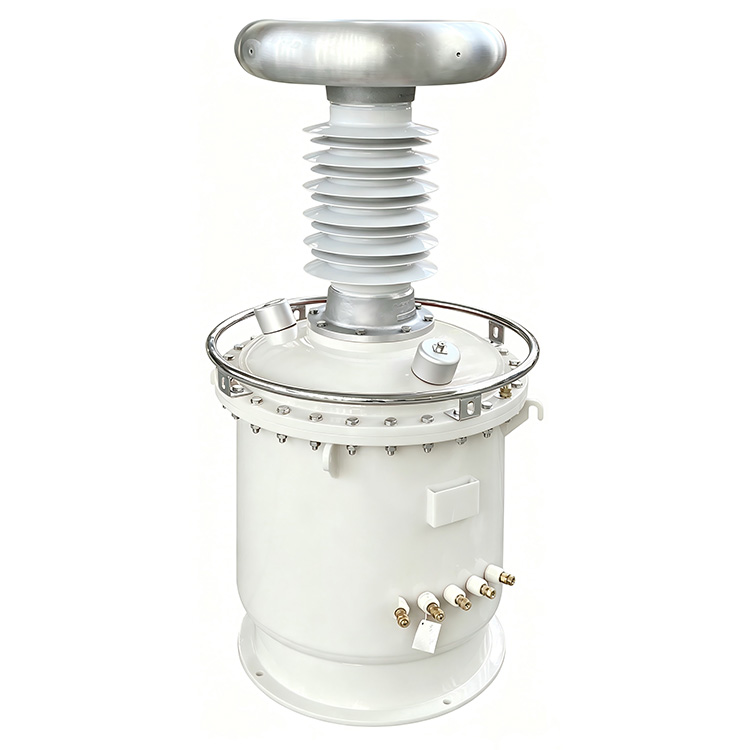

O sistema adota um transformador de teste isolado a gás SF6 em vez de uma estrutura tradicional imersa em óleo, eliminando o risco de contaminação por óleo e reduzindo significativamente o peso do equipamento em 20% a 60%.Este transformador possui isolamento superior e descarga parcial ultrabaixa, atingindo um nível PD ≤3pC. O sistema completo mantém a descarga parcial total não superior a 5pC quando funcionando na tensão nominal.

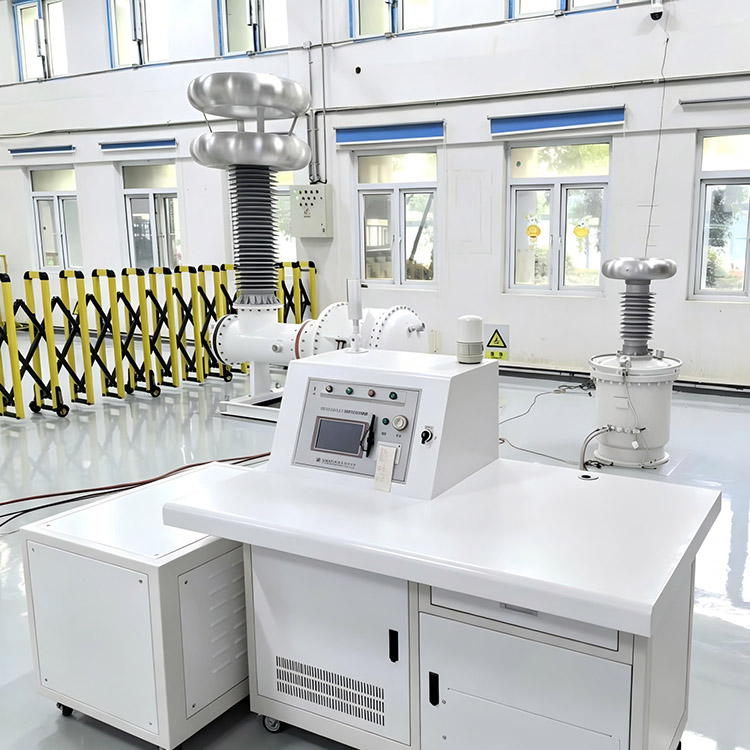

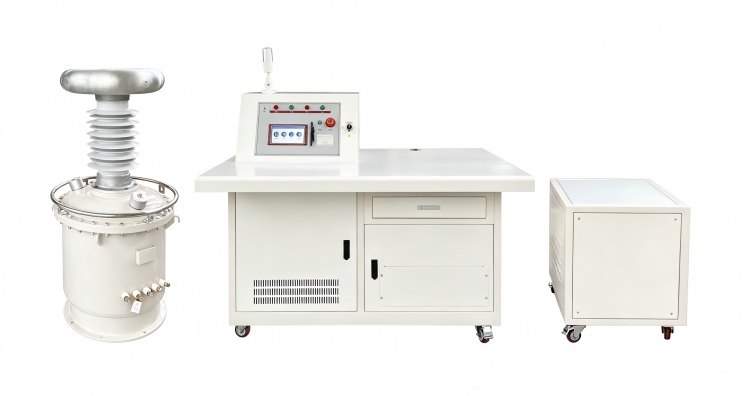

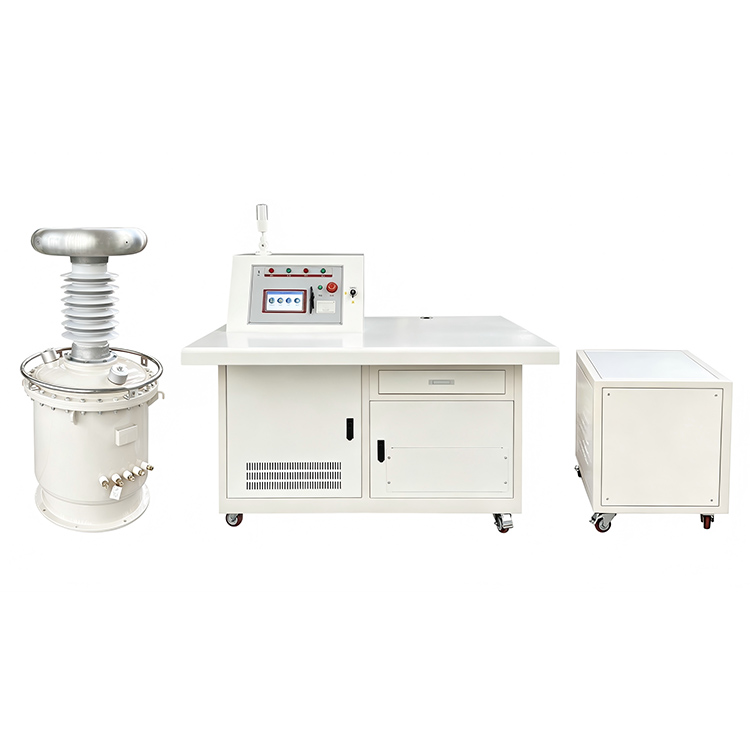

Este sistema de teste integrado completo é montado com transformador de teste de alta tensão, capacitor de acoplamento, reator limitador de corrente de alta tensão, reator de compensação de baixa tensão, transformador de isolamento, console de operação automática, bem como gabinete de compensação. Sua estrutura integrada de compensação de baixa tensão pode efetivamente reduzir o consumo de corrente de entrada em no máximo 60%, o que ajuda a aumentar a eficiência energética e reduzir as despesas diárias de operação.

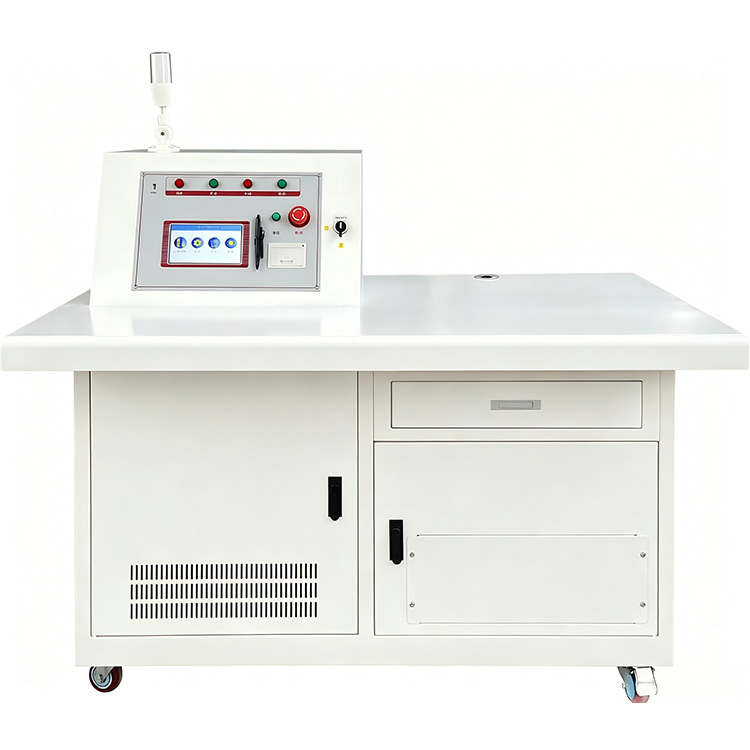

Equipado com um console de controle com tela sensível ao toque colorida de 7 polegadas, o sistema suporta modos de teste automático e manual. Os usuários podem configurar independentemente até cinco estágios de tensão, taxas de rampa de tensão e suportar durações de teste. As funções de teste automático incluem aumento de tensão, comutação de compensação, temporização, redução de tensão, armazenamento de dados e impressão de relatórios, melhorando significativamente a eficiência e a repetibilidade dos testes.

Projetado para laboratórios de alta tensão e aplicações de teste de campo, o sistema fornece saída senoidal estável com distorção de forma de onda inferior a 5%, baixo ruído operacional e proteção confiável contra condições de sobretensão e sobrecorrente. O design escalável permite que sistemas similares dentro da série de produtos atinjam classificações de tensão de até 1.200 kV para aplicações de teste de tensão ultra-alta.

Guia do produto

Como funciona o sistema

O sistema de teste Hipot CA sem descarga parcial de 100kV gera uma saída de frequência de energia de alta tensão estável através do transformador de teste isolado com SF6. Durante o teste, o capacitor de acoplamento e o circuito de medição monitoram continuamente a atividade de descarga parcial enquanto o sistema de controle automático gerencia os processos de aumento, retenção e redução de tensão.

O reator de compensação de baixa tensão funciona para reduzir a corrente de entrada necessária, o que traz melhor eficiência energética e alivia a carga da fonte de alimentação conectada. Todo o sistema é capaz de realizar testes de tensão suportável e medição de descarga parcial simultaneamente, para que os usuários possam realizar avaliações completas do desempenho de isolamento de todos os tipos de equipamentos de alta tensão.

Características

1、Design de transformador isolado a gás SF6 sem contaminação de óleo

2、Nível geral de descarga parcial ≤5pC

3、Nível de descarga parcial do transformador ≤3pC

4、Tensão de saída nominal de até 100kV

5、A compensação de potência reativa reduz a corrente da fonte em até 60%

6、Modos de teste automático e manual

7、Configurações de tensão e temporização programáveis ​​de cinco estágios

8、Taxa de rampa de tensão ajustável de 0,5kV/s a 2,5kV/s

9、Comutação de compensação automática e regulação de tensão

10、Funções de armazenamento e impressão de dados históricos

11、Medição de tensão de alta precisão

12、Saída de onda senoidal estável com distorção ≤5%

13、Operação de baixo ruído ≤65dB

14、Proteção abrangente contra sobretensão e sobrecorrente

15、Adequado para descarga parcial e testes de tensão suportável AC

Campos de aplicação

1. Empresas de serviços públicos de energia

Usado para testes de isolamento de rotina e avaliação de descarga parcial de transformadores, painéis de distribuição, equipamentos GIS, cabos e aparelhos de subestação.

2、Laboratórios de alta tensão

Adequado para testes de tipo, testes de aceitação de fábrica e projetos de pesquisa que exigem desempenho de descarga parcial ultrabaixo.

3、Fabricantes de transformadores

Usado para controle de qualidade, verificação de isolamento e testes finais de fábrica de transformadores de potência e distribuição.

4、Universidades e Institutos de Pesquisa

Oferece suporte ao ensino de engenharia de alta tensão, pesquisa de isolamento e projetos avançados de testes elétricos.

5、Empresas Industriais e de Mineração

Fornece testes de manutenção preventiva e avaliação de condições de isolamento para equipamentos elétricos críticos.

Itens de teste típicos

1、Teste de tensão suportável AC do transformador

2、Teste de Descarga Parcial GIS

3、Teste de Aparelhagem de Alta Tensão

4、Teste de isolamento de cabo de alimentação

5、Teste de isoladores e buchas

6、Teste de aceitação de fábrica de equipamentos elétricos

7、Pesquisa de Laboratório de Alta Tensão

8、Programas de Manutenção Preventiva

Vantagens do Weshine

A Weshine Electric concentra-se no desenvolvimento e fabricação de equipamentos de teste de alta tensão, bem como sistemas de medição de descarga parcial. Nossas unidades de teste de tensão suportável CA com isolamento de gás SF6 apresentam saída de descarga parcial extremamente baixa, operação automática inteligente, tecnologia de compensação de economia de energia e módulos de proteção de segurança confiáveis. Construídas para lidar com tarefas de teste rigorosas tanto em laboratórios quanto em ambientes de trabalho no local, todas as soluções da Weshine auxiliam os clientes na realização de verificações precisas de desempenho de isolamento, atendendo aos padrões relevantes da indústria e mantendo a operação estável de longo prazo de seus equipamentos de alta tensão.

Nosso sistema de teste Hipot CA sem descarga parcial de 100kV pode satisfazer totalmente todos os seus testes de isolamento de alta tensão e demandas de monitoramento de descarga parcial. Sinta-se à vontade para entrar em contato com nossa equipe a qualquer momento para obter soluções personalizadas, dados técnicos detalhados e cotações competitivas.
