Testador de Isolamento 5kV

Descrição do produto

WeshineTestador de Isolamento 5kVcom display de arco digital e analógico, projetado para testes de resistência de isolamento de alta tensão na manutenção e reparo de cabos, máquinas de usinas rotativas, transformadores, aparelhagem e aplicações industriais.

Os testes de isolação CC são realizados em 250 V, 500 V, 1.000 V, 2.500 V, 5.000 V. A faixa de medição da resistência de isolação é de 100 k Î© a 1.000 G Î ©. A descarga automática para circuitos capacitivos em teste é fornecida e a tensão em declínio é exibida.

O terminal de proteção pode ser usado para minimizar os efeitos de vazamento de superfície e, portanto, medições errôneas ao realizar testes de resistência de isolamento.

Para objetos de teste capacitivo, o instrumento descarregará automaticamente através de um resistor interno e indicará tensão nos terminais na faixa de 30 V a 600 V com tensões mais altas indicadas por âHiâ. Este recurso fornecerá indicação de queda de tensão após o teste de cargas reativas. Quando o indicador de tensão desaparecer, é seguro para o usuário desconectar os cabos de teste.

WeshineTestador de Isolamento 5kVé alimentado por oito células IEC LR6 (AA) de 1,5 V. Os recursos de segurança do projeto incluem indicador de advertência de alta tensão, exibição de tensão externa após o teste IR, descarga automática de cargas reativas e cabos de teste

INSCRIÇÃO

Materiais de isolamento elétrico se deterioram com o tempo, levando a quebras e contas de reparo caras. Os testadores de resistência de isolamento aplicam uma tensão CC regulada através do isolamento e medem o fluxo de corrente através dele aplicando a lei de Ohm para calcular a resistência do isolamento. A corrente flui porque nenhum material isolante é perfeito.

Os usos do testador de IR incluem:

â

■ Instalação de equipamentos

■ Manutenção de rotina

■ resoluções de problemas

O teste de isolamento com CC de alta tensão afeta a polarização do isolamento, de modo que testes consecutivos sem descarga completa da unidade em teste produzirão resultados diferentes.

Deve-se tomar cuidado para sempre empregar o mesmo processo e técnica de conexão e teste de um isolador para poder obter resultados de tendências. É importante registrar a temperatura do isolamento, bem como os valores de IR

CARACTERÍSTICAS E BENEFÍCIOS

■ Testador de resistência de isolamento compacto e robusto

■ Fácil operação e seleção de faixa de tensão

■ Voltímetro CA e CC (30 V - 600 V)

■ Temporizador de teste IR configurável pelo usuário (padrão 1 min), (máx. 19 m 50 s)

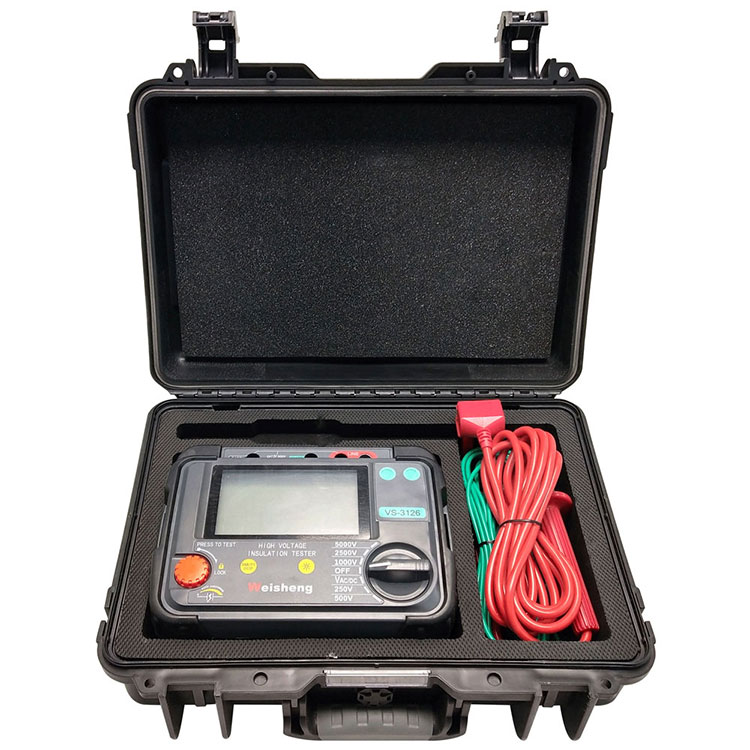

■ Estojo de transporte macio para instrumentos e cabos

■ Início rápido e guia do usuário completo

■ Bloqueio de plugues isolados HV para segurança adicional

■ As persianas nos terminais evitam a entrada acidental de sujeira e outros objetos

ESPECIFICAÇÕES

Faixa de isolamento	0,1 MÎ© a 2 TÎ©
Tensões de teste nominais	250 V, 500 V, 1000 V, 2500 V, 5000 V
Precisão da tensão terminal
	tensão de teste
	≥1000 V 0... 5% do valor nominal tensão de teste
Precisão de isolamento	±5% ±3 dígitos
Corrente de curto-circuito	5 mA ±0,5 mA
precisão do voltímetro	±2%rdg±3dgt
Fonte de energia	8 pilhas LR6/AA
Faixa de temperatura operacional e umidade
	- 20°C a 45°C
Umidade	80% UR
Faixa de temperatura de armazenamento e umidade
	-20 °C a 60 °C
proteção de segurança	Isolamento Cat III 600 V
Observação	Erro de serviço com limites ambientais declarados é o dobro do erro intrínseco
EMC	Em conformidade com IEC 61326-1:2013
Dimensões	177 mm x 226 mm x 100 mm
Peso	1,9 kg (inclui a bateria)

VS-3121

O VS-3121Testador de Isolamento 5kVfoi projetado para aplicações de teste elétrico e industrial, onde as tensões de operação excedem 1000 V e são necessárias tensões de teste de isolamento mais altas.

Ao contrário do VS-3121A, o VS-3121 oferece tensões de faixa fixa de 50 V, 100 V, 250 V, 500 V, 1.000 V e 2.500 V.

Equipamentos com tensões de operação acima de 1 kV requeremTestador de Isolamento 5kVs em tensões acima de 1 kV. No centro dos testes de alta tensão, nossas unidades de 5/10/15 kV oferecem o mais alto nível de teste de qualidade, juntamente com segurança, conveniência e portabilidade excelentes.

Para capacidade completa de teste de isolamento de todos os equipamentos de alto capital

VS-3127

O VS-3127Testador de Isolamento 5kVoferece a capacidade de realizar medições precisas de resistência de isolamento até uma tensão de teste de 15 kV com uma resistência máxima de 30 TÎ©. A precisão da medição da resistência é de ± 5% de 1 MÎ© a 3 TÎ©!

Para concessionárias e empresas de serviços, o VS-3127 é um testador versátil com sua flexibilidade e capacidade de proteção futura. O Weshine VS-3127 foi projetado para funcionar onde quer que você trabalhe.

A tensão nominal máxima de saída atinge 7 marchas (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Corrente máxima de curto-circuito 7mA

Teste de resistência de isolamento (IR), teste de índice de polarização ¼PI), teste de taxa de absorção dielétrica (DAR). Modo de teste de rampa (RAMP), modo de teste de resistência filtrada (FR). *Teste de Capacitância (Cap.).

Função de monitor de tensão, monitorando automaticamente a tensão ao vivo do medido

POR QUE TESTAR A 15 KV?

5 kV a 15 kV triplicará a corrente de teste - isso pode evitar corrente de teste negativa na presença de alto ruído.

15 kV é especificado para ativos de 35.000 V a 69.000 V com base no NETA ATS 2007.

Motores acima de 34.500 V devem ser testados em 15 kV com base no NETA ATS 2007.

ESPECIFICAÇÕES

Faixa de isolamento	0,1 MÎ© a 30 TÎ©
Tensões de teste nominais	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Precisão da tensão terminal
	ï¼5%ï½10%ï¼±10V
Precisão de isolamento	1 MÎ© a 3 TÎ©, ±5% ±3 dígitos
	ï¼3 TÎ©, ±20% ±3 dígitos
Corrente de curto-circuito	≥7 mA ±0,5 mA
Modo de teste de rampa	±2%rdg±3dgt
Fonte de energia	Aumente para a tensão predefinida testando com 10% do tamanho escalonado da tensão predefinida
Faixa de temperatura operacional e umidade
	- 20°C a 50°C
Umidade	80% UR
Faixa de temperatura de armazenamento e umidade
	-25°C a 65°C
teste de voltagem	AC/DC:0Vï½1000V, Precisão: ±5%rdg±3V
teste de capacitância	10nFï½25uF, Precisão: ±10%rdg±10nF
teste atual	0,01nAï½7mA, Precisão: ±5%rdg±0,5nA
proteção de segurança	Isolamento Cat III 600 V
Observação	Erro de serviço com limites ambientais declarados é o dobro do erro intrínseco
EMC	Em conformidade com IEC 61326-1:2013
Dimensões	280 mm x 260 mm x 160 mm
Peso	4,9 kg (inclui a bateria)

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine inventou váriosTestador de Isolamento 5kVpara cada etapa, conforme mostrado no formulário:

INFORMAÇÕES PARA PEDIDO DETestador de Isolamento 5kVS
Gato. Não.	Tensão máxima de teste	Faixa máxima de teste	IR/PI/DAR	RAMPA	FR	Boné.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Com base nos problemas da Cadeia de Suprimentos: Por favor, entre em contato com o seu Distribuidor Weshine Autorizado preferido para preços atuais e prazos de entrega.

Certificados de qualidade

Sempre acreditamos que todo o sucesso de nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos.Testador de Isolamento 5kVatendem aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000:14001 e nosso rigoroso sistema de controle de qualidade.
