Descrição do produto

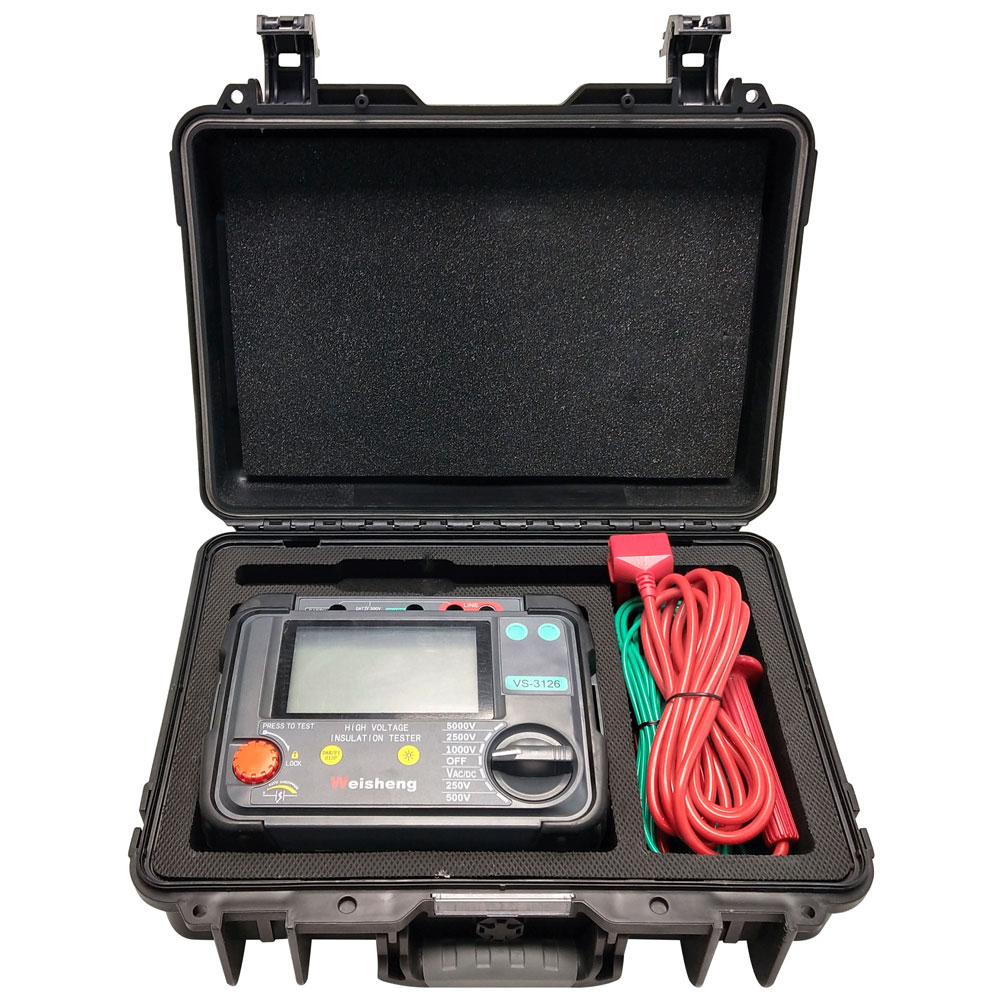

Weshine® VS-3126 é um alimentado por bateriaTestador de isolamento 5000Vcom display de arco digital e analógico, projetado para testes de resistência de isolamento de alta tensão na manutenção e assistência de cabos, máquinas de instalações rotativas, transformadores, quadros de distribuição e aplicações industriais.

Os testes de isolamento CC são realizados em 250 V, 500 V, 1.000 V, 2.500 V, 5.000 V. A faixa de medição da resistência de isolamento é de 100 k Ω a 1.000 G Ω. A descarga automática para circuitos capacitivos em teste é fornecida e a tensão decrescente é exibida.

O terminal de proteção pode ser usado para minimizar os efeitos de vazamento superficial e, portanto, medições errôneas ao realizar testes de resistência de isolamento.

Para objetos de teste capacitivos, o instrumento descarregará automaticamente através de um resistor interno e indicará tensão nos terminais na faixa de 30 V a 600 V, com tensões mais altas indicadas por ‘Hi’. Este recurso fornecerá indicação de queda de tensão após o teste de cargas reativas. Quando o indicador de tensão desaparecer, é seguro para o usuário desconectar os cabos de teste.

Weshine® VS-3126Testador de isolamento 5000Vé alimentado por oito células IEC LR6 (AA) de 1,5 V. Os recursos de segurança do projeto incluem indicador de aviso de alta tensão, exibição de tensão externa após teste IR, descarga automática de cargas reativas e cabos de teste

APLICATIVO

Os materiais de isolamento elétrico deterioram-se com o tempo, levando a avarias e a despesas de reparação dispendiosas. Os testadores de resistência de isolamento aplicam uma tensão CC regulada através do isolamento e medem o fluxo de corrente através dele aplicando a lei de Ohm para calcular a resistência de isolamento. A corrente flui porque nenhum material de isolamento é perfeito.

Os usos do testador IR incluem:

■ Teste e qualificação do produto

■ Instalação de equipamentos

■ Manutenção de rotina

■ Resolução de problemas

Os testes de isolamento com alta tensão CC afetam a polarização do isolamento, de modo que testes consecutivos sem descarga completa da unidade em teste produzirão resultados diferentes.

Deve-se tomar cuidado para sempre empregar o mesmo processo e técnica de conexão e teste de um isolador para poder avaliar os resultados. É importante registrar a temperatura do isolamento, bem como os valores de IR

RECURSOS E BENEFÍCIOS

■ Testador de resistência de isolamento compacto e robusto

■ Fácil operação e seleção de faixa de tensão

■ Voltímetro CA e CC (30 V - 600 V)

■ Temporizador de teste IR configurável pelo usuário (padrão 1 min), (máx. 19 m 50 s)

■ Estojo de transporte macio para instrumento e cabos

■ Início rápido e guia do usuário completo

■ Bloqueio de plugues isolados de alta tensão para segurança adicional

■ Obturadores nos terminais evitam a entrada acidental de sujeira e outros objetos

ESPECIFICAÇÕES

Faixa de isolamento	0,1 MΩ a 2 TΩ
Tensões nominais de teste	250V, 500V, 1000V, 2500V, 5000V
Precisão da tensão terminal
	<1000 V 0...+10% do valor nominal tensão de teste
	≥1000 V 0...+5% do valor nominal tensão de teste
Precisão de isolamento	±5% ±3 dígitos
Corrente de curto-circuito	5 pol ± 0,5 por
Precisão do voltímetro	±2%rdg±3dgt
Fonte de energia	8 pilhas LR6/AA
Faixa de temperatura operacional e umidade
	- 20°C a +45°C
Umidade	80% UR
Faixa de temperatura de armazenamento e umidade
	-20 °C a +60 °C
Proteção de segurança	Isolamento Cat III 600 V
Observação	Erro de serviço com limites ambientais declarados é erro intrínseco duas vezes maior
EMC	Em conformidade com IEC 61326-1:2013
Dimensões	177 mm x 226 mm x 100 mm
Peso	1,9 kg (inclui a bateria)

VS-3126

O VS-3126Testador de isolamento 5000Vfoi projetado para aplicações de testes elétricos e industriais, onde as tensões de operação excedem 1000 V e são necessárias tensões de teste de isolamento mais altas.

Ao contrário do VS-3126, o VS-3126 oferece tensões de faixa fixa de 50 V, 100 V, 250 V, 500 V, 1000 V e 2500 V.

Equipamentos com tensões operacionais acima de 1 kV requerem tensões de teste proporcionalmente mais altas. Para estar em plena conformidade com os mais modernos requisitos de testes, a Weshine oferece uma família de produtos de alta qualidadeTestador de isolamento 5000Vs em tensões acima de 1 kV. No centro dos testes de alta tensão, nossas unidades de 5/10/15 kV proporcionam o mais alto nível de testes de qualidade, juntamente com segurança, conveniência e portabilidade de primeira linha.

Para capacidade completa de teste de isolamento de todos os equipamentos de alto capital, a Weshine vai um passo além! O padrão de teste universal para equipamentos rotacionais, IEEE 43-2000, aumentou a recomendação de tensão de teste para 10 kV para equipamentos com classificação de 12 kV e acima. A total conformidade com esta norma pode ser alcançada com apenas um testador, nosso modelo de 10 kV.

VS-3127

O VS-3127Testador de isolamento 10000Voferece a capacidade de realizar medições precisas de resistência de isolamento em tensões de teste de até 15 kV com uma resistência máxima de 30 TΩ. A precisão da medição de resistência é de ± 5% de 1 MΩ a 3 TΩ!

Para empresas de serviços públicos e de serviços, o VS-3127 é um testador versátil com sua flexibilidade e capacidade à prova de futuro. O Weshine VS-3127 foi projetado para funcionar onde quer que você trabalhe.

Tensão nominal de saída com alcance máximo de 7 marchas (250V,500V,1KV,2,5KV,5KV,10KV,15KV).

Corrente máxima de curto-circuito 7mA

Teste de resistência de isolamento (IR), teste de índice de polarização (PI), teste de taxa de absorção dielétrica (DAR). Modo de teste de rampa (RAMP), modo de teste de resistência filtrada (FR). *Teste de capacitância (Cap.).

Função de monitor de tensão, monitorando automaticamente a tensão ao vivo do medido

POR QUE TESTAR A 15 KV?

5 kV a 15 kV triplicarão a corrente de teste - isso pode evitar corrente de teste negativa na presença de alto ruído.

15 kV é especificado para ativos de 35.000 V a 69.000 V com base no NETA ATS 2007.

Motores acima de 34.500 V devem ser testados em 15 kV com base na NETA ATS 2007.

ESPECIFICAÇÕES

Faixa de isolamento	0,1 MΩ a 30 TΩ
Tensões nominais de teste	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Precisão da tensão terminal
	（5%～10%）±10V
Precisão de isolamento	1 MΩ a 3 TΩ, ±5% ±3 dígitos
	>3 TΩ, ±20% ±3 dígitos
Corrente de curto-circuito	≥7 em ± 0,5 por
Modo de teste de rampa	±2%rdg±3dgt
Fonte de energia	Aumente a tensão predefinida testando com tamanho escalonado de 10% da tensão predefinida
Faixa de temperatura operacional e umidade
	- 20°C a +50°C
Umidade	80% UR
Faixa de temperatura de armazenamento e umidade
	-25 °C a +65 °C
Teste de tensão	CA/CC: 0V~1000V, Precisão: ± 5% rdg ± 3V
Teste de capacitância	10nF ~ 25uF, Precisão: ±10%rdg±10nF
Teste atual	0,01nA~7mA, Precisão: ± 5% da margem ± 0,5nA
Proteção de segurança	Isolamento Cat III 600 V
Observação	Erro de serviço com limites ambientais declarados é erro intrínseco duas vezes maior
EMC	Em conformidade com IEC 61326-1:2013
Dimensões	280 mm x 260 mm x 160 mm
Peso	4,9 kg (inclui a bateria)

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine inventou váriosTestador de Isolamento 500Vpara cada etapa conforme mostrado no formulário:

INFORMAÇÕES PARA ENCOMENDAS PARATestador de Isolamento 500VS
Gato. Não.	Tensão máxima de teste	Faixa máxima de teste	IR/PI/DAR	RAMPA	França	Boné.
VS-3121	2,5kV	100 GΩ	√
VS-3121A	5,0kV	20 PARA	√
VS-3125	5,0kV	10 PARA	√	√	√
VS-3125A	5,0kV	10 PARA	√	√	√	√
VS-3126	10,0kV	20 PARA	√	√	√
VS-3126A	10,0kV	20 PARA	√	√	√	√
VS-3127	15,0kV	30 PARA	√	√	√	√

Com base em questões da cadeia de suprimentos: entre em contato com seu distribuidor autorizado Weshine preferido para obter preços e prazos de entrega atuais.

Certificados de Qualidade

Sempre acreditamos que todo o sucesso da nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos.Testador de isolamento 5000Vatendem aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000:14001 e em nosso rigoroso sistema de controle de qualidade.
