Sistema de teste de tensão suportável CA livre de descarga parcial

Utilizando tecnologia avançada de transformador isolado a gás SF6, o sistema de teste de tensão suportável CA sem descarga parcial fornece saída estável de 250kV com um nível geral de descarga parcial de ≤5pC. Apresentando controle automático inteligente, compensação de potência reativa, operação de baixo ruído e funções de proteção abrangentes, é ideal para concessionárias de energia, empresas industriais, universidades, institutos de pesquisa e laboratórios de alta tensão.

À medida que as indústrias de energia continuam a elevar os padrões de inspeção de isolamento e detecção de microdescargas parciais, esta unidade de teste é desenvolvida para atender a essas demandas do mercado. Ao contrário dos transformadores de teste convencionais cheios de óleo, o isolamento SF6 elimina os riscos de derramamentos de óleo e poluição, ao mesmo tempo que reduz o peso total do equipamento em 20% a 60% para facilitar o transporte e a colocação.

Todos esses desempenhos confiáveis ​​são apoiados pela força de fabricação profissional. Weshine® é uma fábrica moderna de alta tecnologia especializada em pesquisa e desenvolvimento, produção, vendas e serviços de dispositivos de automação de sistemas de energia e instrumentos de teste.

Desempenho

O sistema de teste de tensão suportável CA sem descarga parcial adota transformadores isolados com gás SF6 para manter a saída estável de 250kV, limitando a descarga parcial de todo o conjunto a ≤5pC. Controle automático inteligente, compensação de potência reativa, baixo ruído e proteção de segurança multicamadas tornam-no uma escolha prática para fábricas de energia, clientes industriais, universidades e laboratórios de pesquisa.

O índice de descarga parcial de toda a máquina atinge ≤5pC, e o transformador SF6 integrado gera apenas ≤3pC de descarga parcial sob tensão nominal. Esse excelente desempenho de isolamento o torna ideal para inspeção de descarga parcial, verificações de aceitação de fábrica, verificação de isolamento e diversas tarefas de pesquisa de alta tensão.

Estrutura

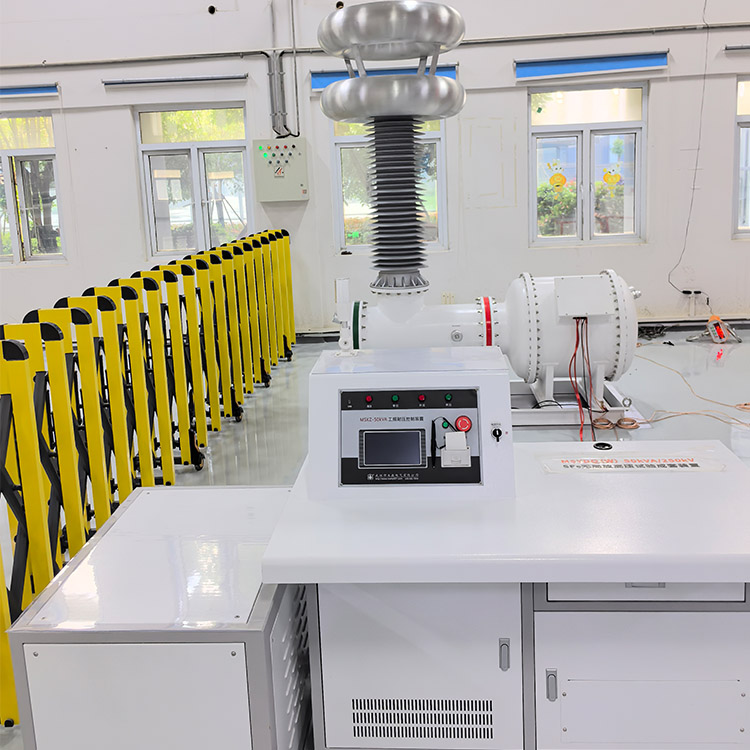

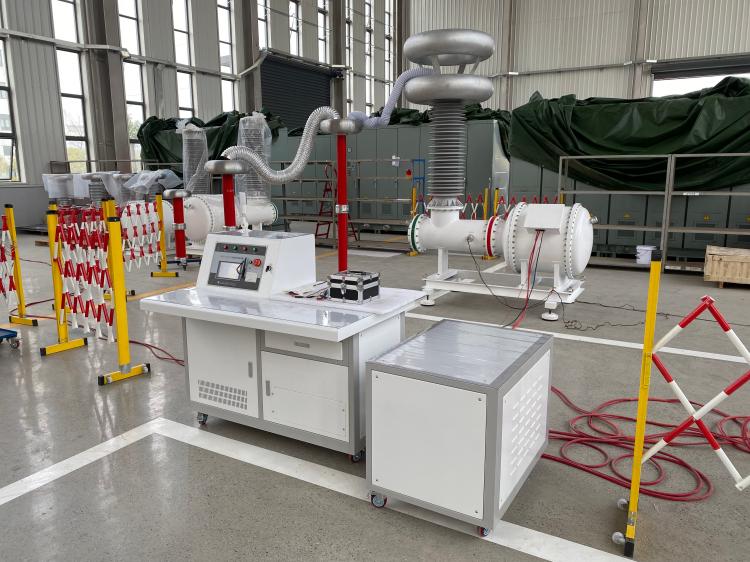

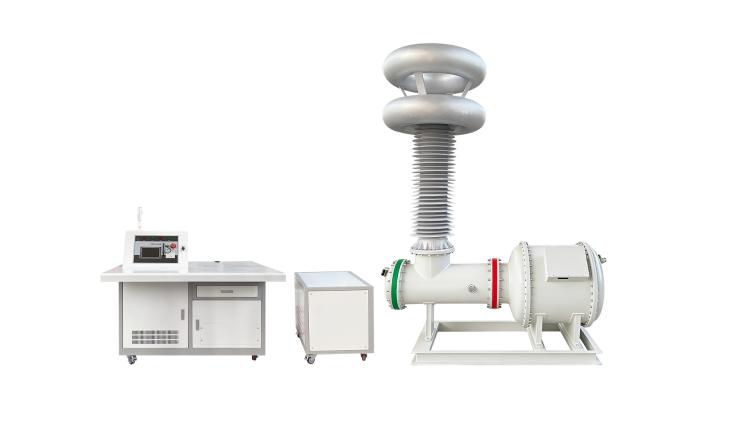

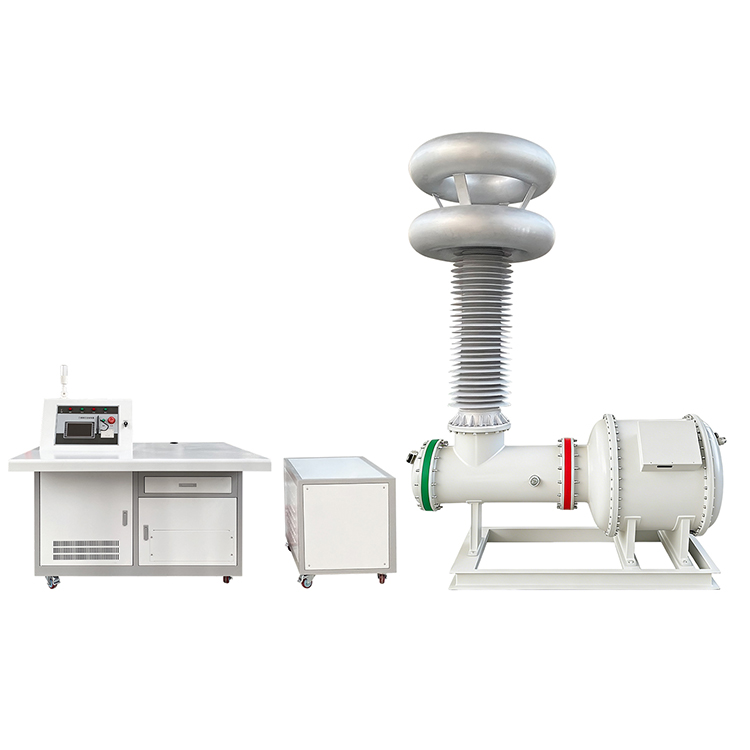

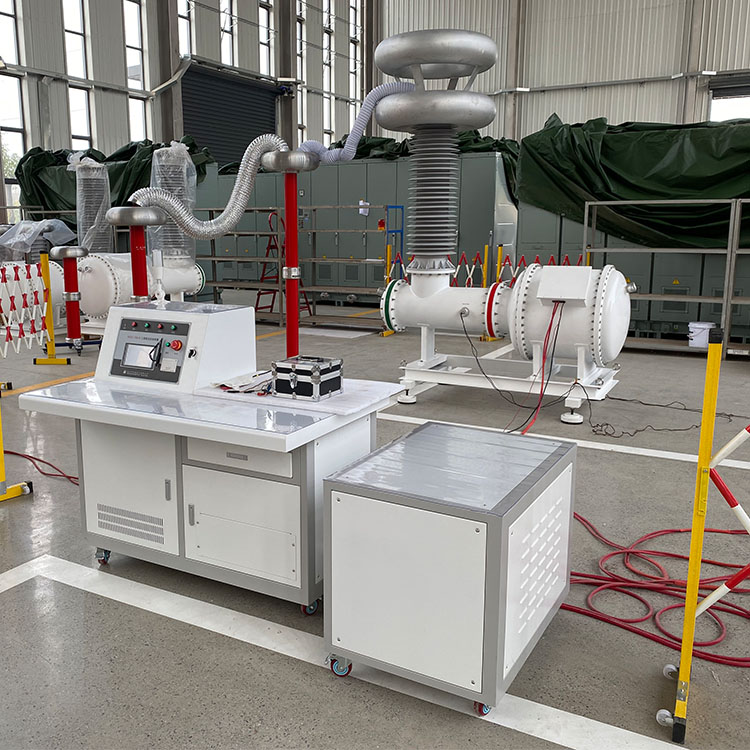

O pacote completo inclui transformador de teste isolado em SF6, capacitor de acoplamento, reator limitador de corrente de alta tensão, reator de compensação de baixa tensão, transformador de isolamento e gabinete de controle totalmente automático. A tecnologia de compensação de baixa tensão reduz o consumo de energia de entrada em até 60%, o que aumenta significativamente a eficiência do teste e reduz os requisitos de fonte de alimentação.

Controlar

O sistema de teste de tensão suportável CA sem descarga parcial é equipado com uma unidade de controle com tela de toque colorida de 7 polegadas que suporta modos de operação automático e manual. Os operadores podem definir cinco segmentos de tensão separados, ajustar a velocidade de reforço e o tempo de retenção livremente. As funções automáticas abrangem elevação de tensão, comutação de compensação, temporização, alívio de pressão após teste, armazenamento de dados, pesquisa de registros e impressão de relatórios de teste.

Segurança

Para garantir uma operação estável e segura, o equipamento emite tensão de onda senoidal suave com distorção de forma de onda abaixo de 5% e ruído de funcionamento abaixo de 65dB. Os mecanismos de proteção contra sobretensão e sobrecorrente estão totalmente equipados. Sua estrutura modular suporta atualizações posteriores, expansível para testes de ultra-alta tensão de até 1200kV.

Características

1、Tecnologia de transformador isolado a gás SF6

2、Design livre de óleo e sem contaminação ambiental

3、Nível de descarga parcial do sistema completo ≤5pC

4、Nível de descarga parcial do transformador ≤3pC

5、Tensão de saída nominal de até 250kV

6、Capacidade nominal 50kVA

7、A compensação de potência reativa reduz a corrente de entrada em até 60%

8、Modos de teste automático e manual

9、Configurações de tensão e temporização programáveis ​​de cinco estágios

10、Taxa de rampa de tensão ajustável

11、Regulação de tensão inteligente e comutação de compensação

12、Armazenamento de dados históricos e impressão de relatórios

13、Saída de onda senoidal estável com distorção ≤5%

14、Baixo ruído operacional ≤65dB

15、Proteção contra sobretensão de alta tensão

16、Proteção de sobrecorrente de corrente de cauda

17、Adequado para descarga parcial e testes de tensão suportável CA

Aplicativos

1、Teste de tensão suportável AC do transformador

2、Teste de Descarga Parcial GIS

3、Teste de Isolamento de Aparelhagem

4、Teste de cabos de alta tensão

5、Teste de Bucha

6、Teste de Isolador

7、Teste de aceitação de fábrica (FAT)

8、Testes de Laboratório de Alta Tensão

9、Teste de tipo de equipamento elétrico

10、Programas de Manutenção Preventiva

Vantagens do Weshine

Weshine Electric é um fabricante profissional de equipamentos de teste de alta tensão e sistemas de medição de descarga parcial. Nossos sistemas de teste de tensão suportável CA sem descarga parcial da série VS-W combinam tecnologia avançada de isolamento SF6, desempenho de descarga parcial ultrabaixo, automação inteligente e proteção de segurança confiável. Projetadas para aplicações exigentes de laboratório e de campo, as soluções Weshine ajudam os clientes a melhorar a precisão dos testes, garantir a conformidade regulatória e aumentar a confiabilidade do equipamento a longo prazo.
