Teste de resistência do enrolamento do transformador

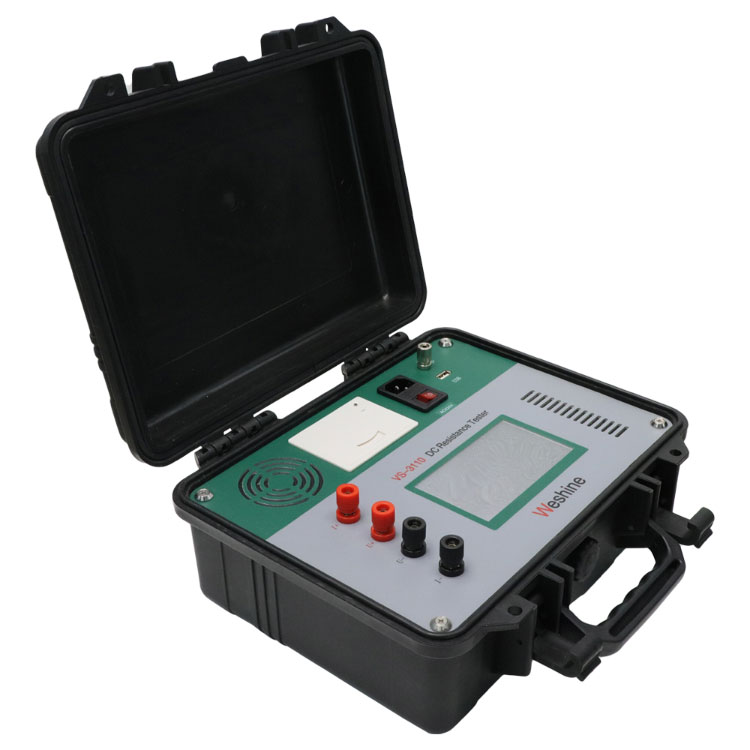

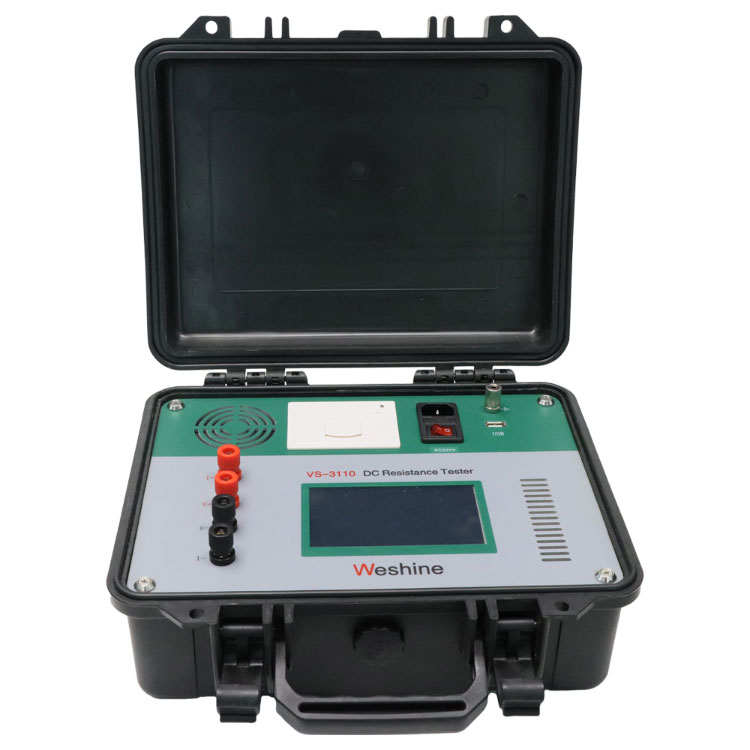

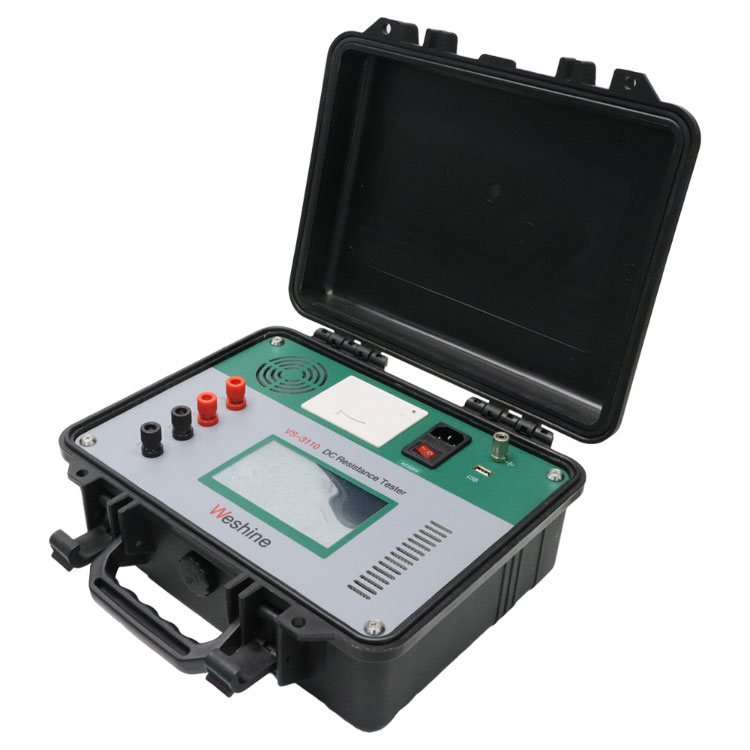

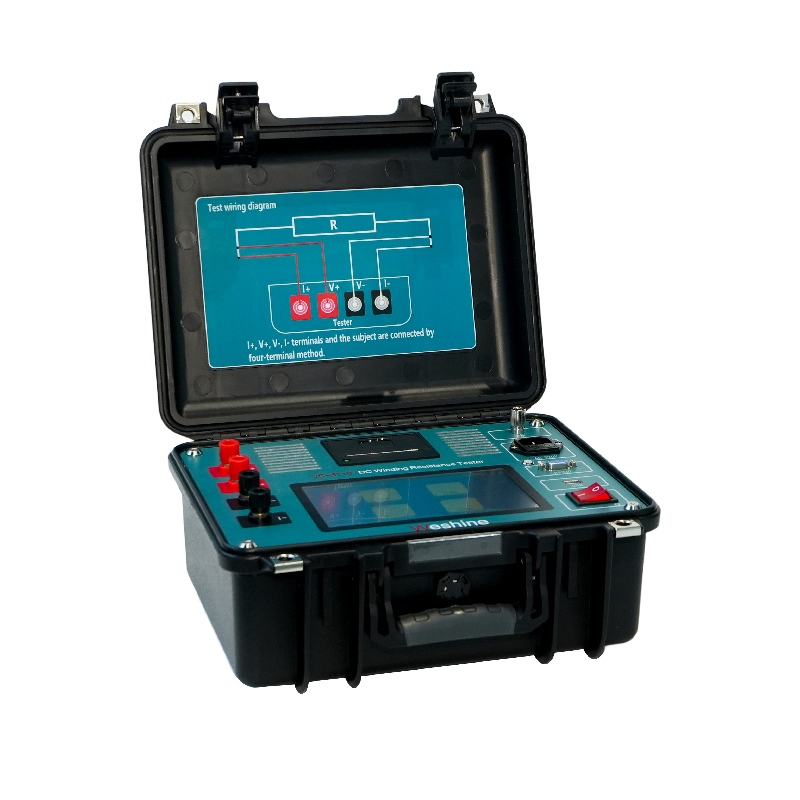

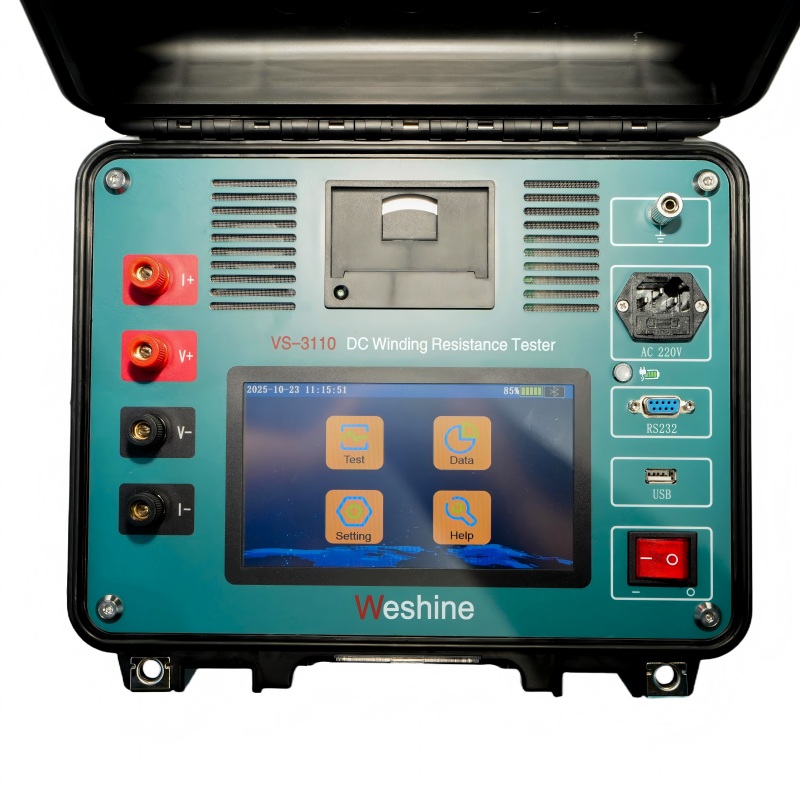

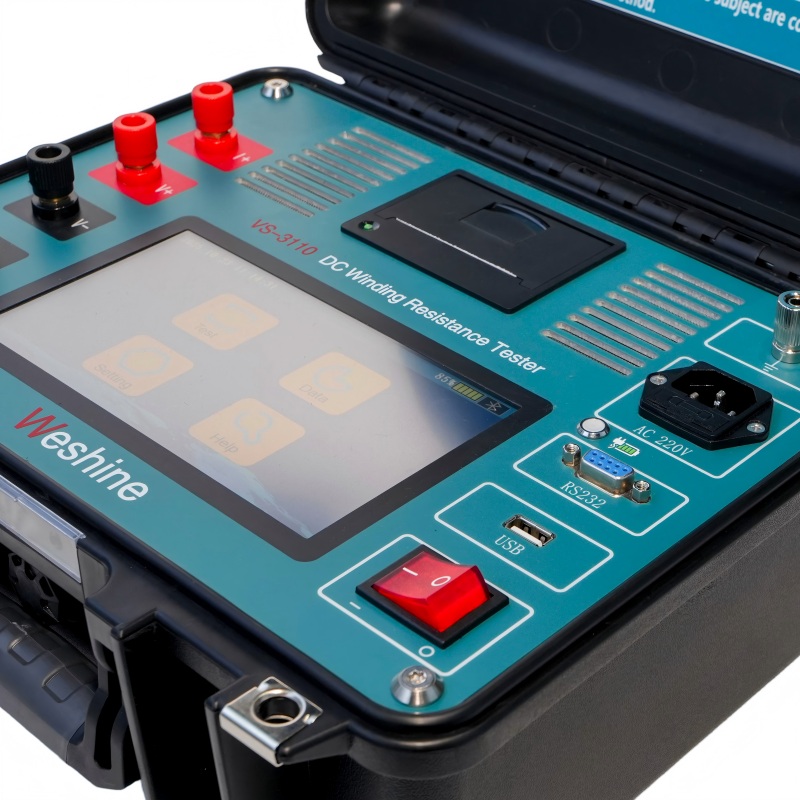

Weshine, um fabricante profissional na China, fornece O Testador de resistência de enrolamento de transformador VS-3110 é um instrumento de teste elétrico profissional projetado para testes precisos de resistência de enrolamento de transformador. Também conhecido como testador de resistência de transformador DC ou ohmímetro de transformador, este instrumento foi desenvolvido para medir a resistência de vários enrolamentos magnéticos e conexões elétricas de baixa resistência.

O teste de resistência do enrolamento do transformador é um importante método de diagnóstico usado para verificar a condição elétrica dos enrolamentos do transformador, verificar as conexões internas e avaliar a integridade dos comutadores de derivação. Ao medir com precisão os valores de resistência CC, os engenheiros podem identificar possíveis problemas relacionados às conexões dos enrolamentos e às condições dos condutores durante a fabricação, instalação, comissionamento e manutenção do transformador.

Por que o teste de resistência do enrolamento do transformador é importante?

O teste de resistência do enrolamento do transformador é um dos testes elétricos de rotina mais importantes usados ​​para verificar a integridade do enrolamento, detectar conexões soltas, identificar defeitos do comutador de derivação e avaliar as condições do condutor.

Ao comparar os valores de resistência entre as fases e os registros históricos de manutenção, os engenheiros podem identificar anormalidades antes que elas se transformem em falhas do transformador.

Os problemas típicos detectados incluem:

Conexões de enrolamento soltas

Comutadores danificados

Juntas soldadas de má qualidade

Voltas de enrolamento em curto

Condutores envelhecidos

Alta resistência de contato

Principais recursos

1. Medição precisa da resistência do enrolamento do transformador

O VS-3110 foi especialmente projetado para medição precisa de resistência CC de enrolamentos de transformadores. Com uma faixa de teste de 200 μΩ a 50 kΩ e precisão de medição de ±0,2%, ele fornece dados confiáveis ​​de resistência para inspeção e manutenção de transformadores.

2. Saída de corrente de teste de 10 A

O instrumento fornece uma corrente de saída máxima de 10 A, permitindo medição de resistência estável para aplicações em enrolamentos de transformadores.

A corrente de teste apropriada ajuda a obter valores de resistência precisos e suporta procedimentos de teste eficientes para diferentes tipos de enrolamentos elétricos.

3. Medição de entrada de potencial duplo

A função de entrada de potencial duplo permite que o testador meça:

Dois enrolamentos primários

Dois enrolamentos secundários

Um enrolamento primário e um enrolamento secundário

Este design melhora a eficiência dos testes, permitindo funções de medição simultâneas.

4. Função de leitura dupla e injeção dupla

A função de leitura dupla e injeção dupla fornece um método de teste prático para engenheiros que precisam realizar medições de resistência de enrolamento com eficiência.

Ajuda a melhorar a produtividade dos testes de campo, mantendo a precisão da medição.

10 Um testador de resistência do transformador para resistência do enrolamento Teste de Transformador

O testador de resistência do transformador de 10 A, também chamado de testador de resistência de transformador DC ou ohmímetro de transformador, feito para enrolamento teste de resistência do transformador, é um equipamento portátil de campo operado em linha instrumento projetado especificamente para medir com segurança e precisão o resistência de todos os tipos de enrolamentos magnéticos. Ele testa transformadores, girando enrolamentos de motor, reatores shunt e medições de baixa resistência de conexões, contatos e circuitos de controle.

A entrada de duplo potencial pode medir o resistência de dois enrolamentos primários, dois enrolamentos secundários ou um primário e um enrolamento secundário ao mesmo tempo. Esta leitura dupla e injeção dupla A função é uma maneira eficaz de concluir o teste a tempo.

Weshine®Teste de resistência do enrolamento do transformadorParâmetro (Especificação)

Aplicação Típica

O propósito do Weshine®  Teste de resistência do enrolamento do transformadoré:

-Verifique a integridade do enrolamento do transformador

-Verifique a integridade do comutador (se qualquer)

-Verifique as conexões internas

-Calcular a perda do condutor causada por DC resistência (p=I²R）

A especificação de cada transformador será ser determinado através de teste de tipo, teste de rotina, teste especial e outros testes.

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine tem inventou vários testadores de resistência de transformador conforme mostrado no formulário:

Com base em questões da cadeia de suprimentos: por favor entre em contato com seu Distribuidor Autorizado Weshine preferido para obter preços atuais e prazos de entrega.

Certificados de Qualidade

Sempre acreditamos que todo o sucesso de nossa empresa está diretamente relacionada à qualidade dos produtos que fornecemos. Enrolamento teste de resistência do transformador atende aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000:14001 e em nosso rigoroso sistema de controle de qualidade.
