Testador de resistência de enrolamento de transformador Weshine® para teste de resistência de enrolamento CC com certificado CE, alta qualidade e precisão, inventado e produzido de acordo com os padrões nacionais, solução completa de teste elétrico disponível. Contate-nos para mais detalhes sobre o Teste de Resistência DC da Weshine!
Weshine® Testador de resistência de enrolamento de transformador para teste de resistência DC de enrolamento de transformador com certificado CE, alta qualidade e precisão, inventado e produzido de acordo com os padrões nacionais, solução completa de teste elétrico disponível. Contate-nos para mais detalhes sobre o Teste de Resistência DC da Weshine!
INFORMAÇÃO DO PRODUTO |
|||
Nome do Produto |
TESTE DE RESISTÊNCIA DE ENROLAMENTO DE TRANSFORMADOR PARA TESTE DE RESISTÊNCIA DE ENROLAMENTO DC |
||
Faixa de teste |
200 µΩ ~ 50 kΩ |
Corrente de saída |
10A |
Fonte de energia |
AC220V |
Precisão |
0,2% |
Resolução |
0,0001 µΩ |
Certificados |
CE; CEM; DVE; ISO; CEI; |
Dimensões |
250x150x130mm |
Número do modelo |
VS-3102A |

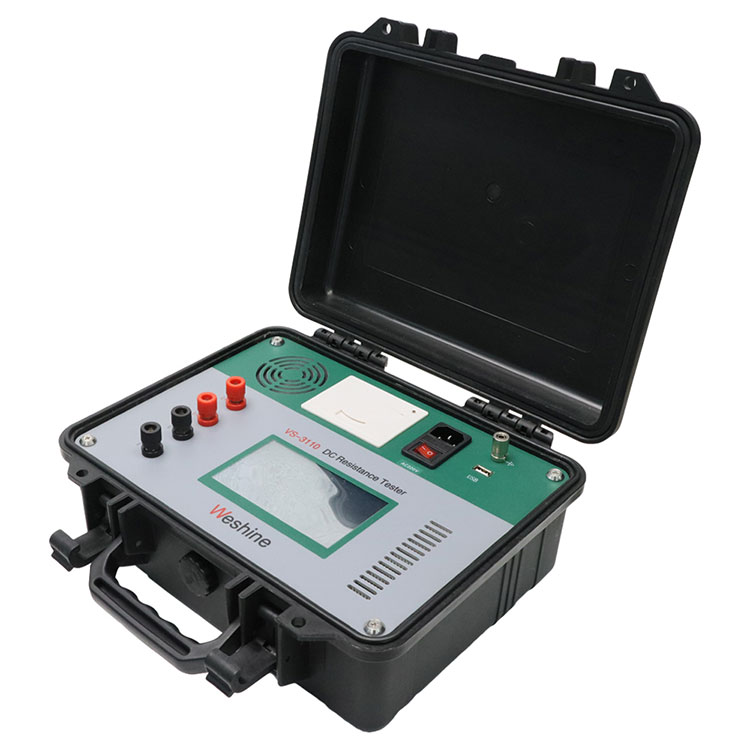

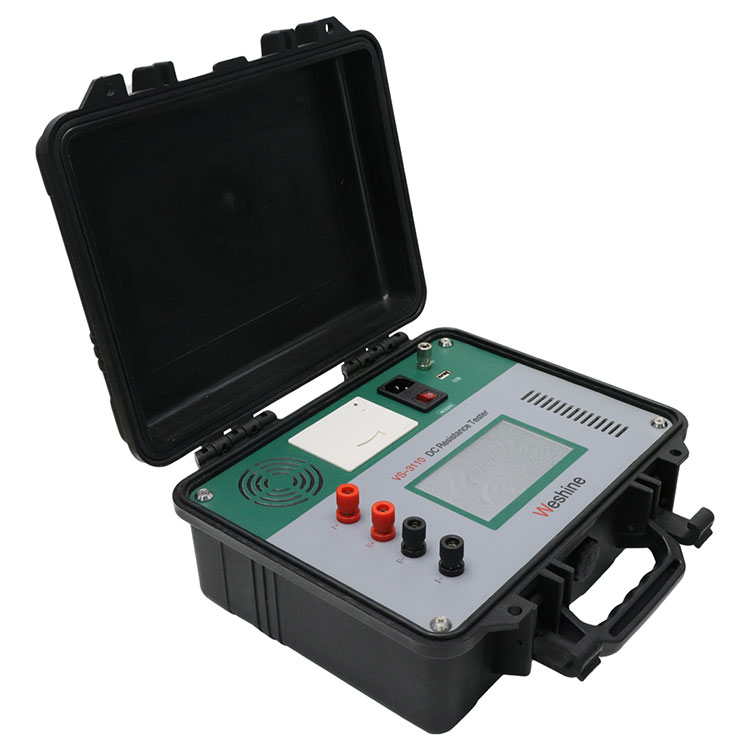

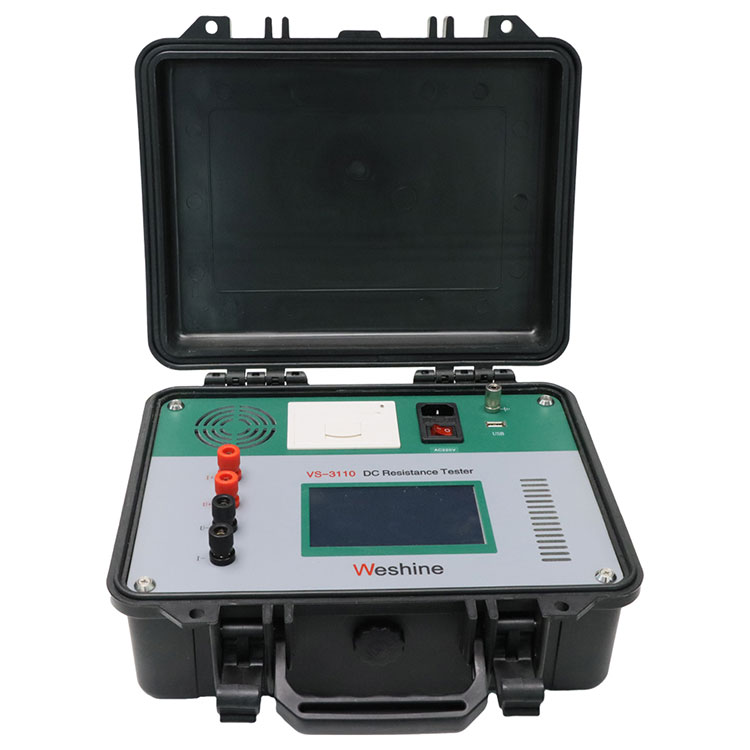

A deterioração da resistência de isolamento do transformador é uma das causas mais comuns de falha do transformador: um transformador com defeito é uma substituição cara em um sistema elétrico com potencial para um longo tempo de inatividade. Se você não conseguir manter seu transformador com testes regulares de resistência CC do enrolamento de isolamento (como pode ser realizado pelo testador de resistência CC do enrolamento do transformador Weshine® (série VS-3110) do equipamento de teste de transformador), é provável que ele falhe antes de atingir seu funcionamento máximo. vida.
O testador de resistência do transformador, também chamado de testador de resistência do enrolamento do transformador, feito para teste de resistência do enrolamento CC, é um instrumento portátil de campo operado em linha, projetado especificamente para medir com segurança e precisão a resistência de todos os tipos de enrolamentos magnéticos. Testador de resistência de enrolamento de transformador para teste de resistência de enrolamento CC testa transformadores, enrolamentos de motor rotativos, reatores de derivação e medições de baixa resistência de conexões, contatos e circuitos de controle.
A entrada de potencial duplo pode medir a resistência de dois enrolamentos primários, dois enrolamentos secundários ou um enrolamento primário e um secundário ao mesmo tempo. Esta função de leitura dupla e injeção dupla é uma maneira eficaz de concluir o teste a tempo.
Por meio de um teste de resistência do enrolamento CC do transformador de uma bucha do transformador de alta tensão para outra, o teste de resistência do transformador pode revelar uma grande quantidade de informações sobre o transformador. Além do óbvio enrolamento do transformador com falha (isto é, um enrolamento aberto ou uma espira em curto), problemas mais sutis podem ser detectados. A corrente CC, além de fluir através do enrolamento, também flui através da chave de ajuste da relação sem carga (DETC), da chave de ajuste da relação sob carga (comutador de derivação em carga ou OLTC), bem como inúmeras conexões soldadas e mecânicas . Assim, a integridade de todos esses componentes pode ser verificada com o uso de instrumentos de teste de resistência de transformadores. A aplicação de corrente de teste CC através de chaves OLTC em transição (mudanças de tap) valida a operação adequada do tipo make-before-break. Por experiência, sabe-se que o comutador de tempo em carga apresenta o maior risco de operação incorreta, pois opera dentro de um transformador.
Aplicação típica
O objetivo do testador de resistência de enrolamento de transformador Weshine® para teste de resistência de enrolamento CC é:
-Verifique a integridade do enrolamento do transformador
-Verifique a integridade do comutador (se houver)
-Verifique as conexões internas
-Calcule a perda do condutor causada pela resistência DC (p=I²R)
A especificação de cada transformador será determinada através de testes de tipo, testes de rotina, testes especiais e outros testes.
Weshine® tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine® inventou vários conjuntos de testes de resistência de enrolamento CC conforme mostrado no formulário:
INFORMAÇÕES PARA PEDIDO DE CONJUNTO DE TESTE DE RESISTÊNCIA DE ENROLAMENTO CC |
||||||
Gato. Não. |
Corrente máxima de teste |
Faixa máxima de teste |
Precisão |
Lith. bateria |
Magnetização do enrolamento |
Desmagnetização automática |
VS-3102A |
10A |
50 kΩ |
±0,2% |
√ |
|
|
VS-3102S |
10A |
50 kΩ |
√ |
|
|
|
VS-3110 |
10A |
50 kΩ |
|
|
|
|
VS-3120 |
20A |
50 kΩ |
|
|
|
|
VS-3140 |
40A |
50 kΩ |
|
|
|
|
VS-3150 |
50A |
50 kΩ |
|
|
|
|
VS-3310 |
10A |
400Ω |
|
√ |
|
|
10A |
400Ω |
|
√ |
√ |
||
VS-3320 |
20A |
200Ω |
|
√ |
|
|
VS-3320A |
20A |
200Ω |
|
√ |
√ |
|
VS-3340 |
40A |
200Ω |
|
√ |
|
|
VS-3340A |
40A |
200Ω |
|
√ |
√ |
Com base em questões da cadeia de suprimentos: entre em contato com seu distribuidor autorizado Weshine® preferido para obter preços e prazos de entrega atuais.
A Weshine® sempre acreditou que todo o sucesso da nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos. O conjunto de testes de resistência DC atende aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000: 14001 e em nosso rigoroso sistema de controle de qualidade.
Para obter mais informações sobre as soluções de serviço da Weshine, entre em contato com nosso representante de vendas on-line 24 horas por dia, 7 dias por semana, para obter orçamentos da Weshine®.
