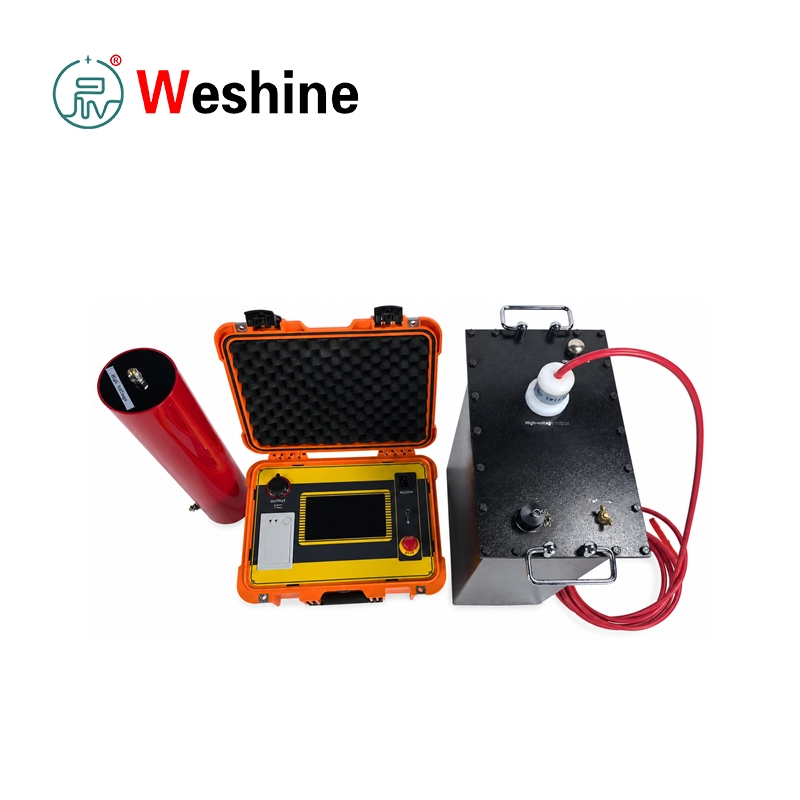

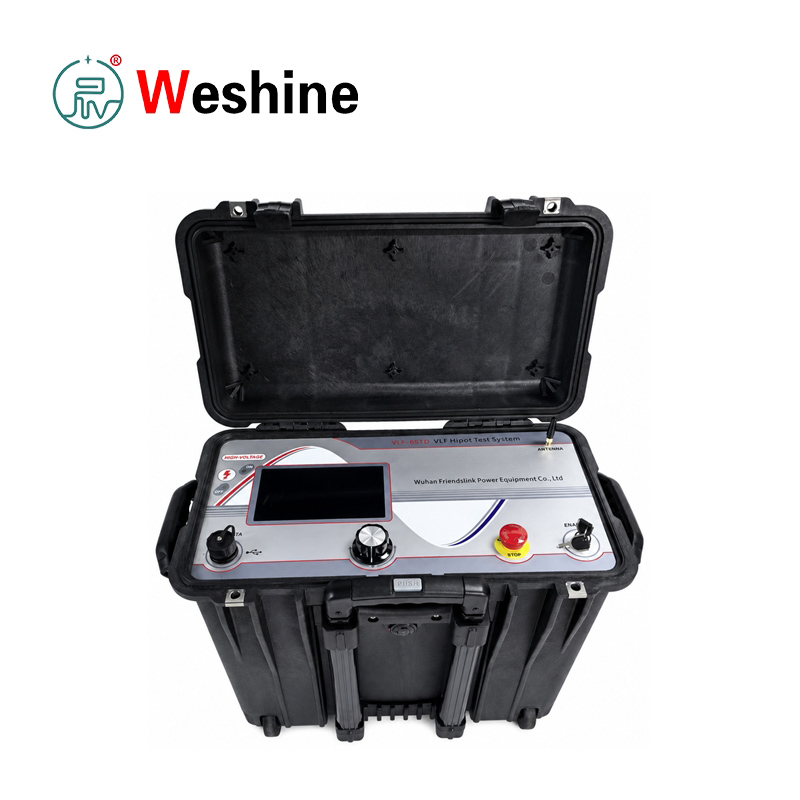

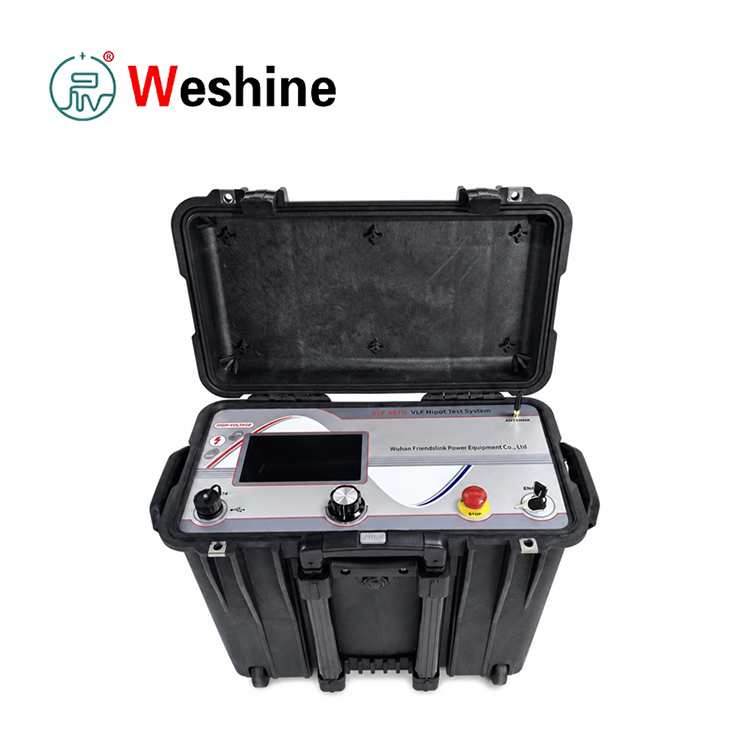

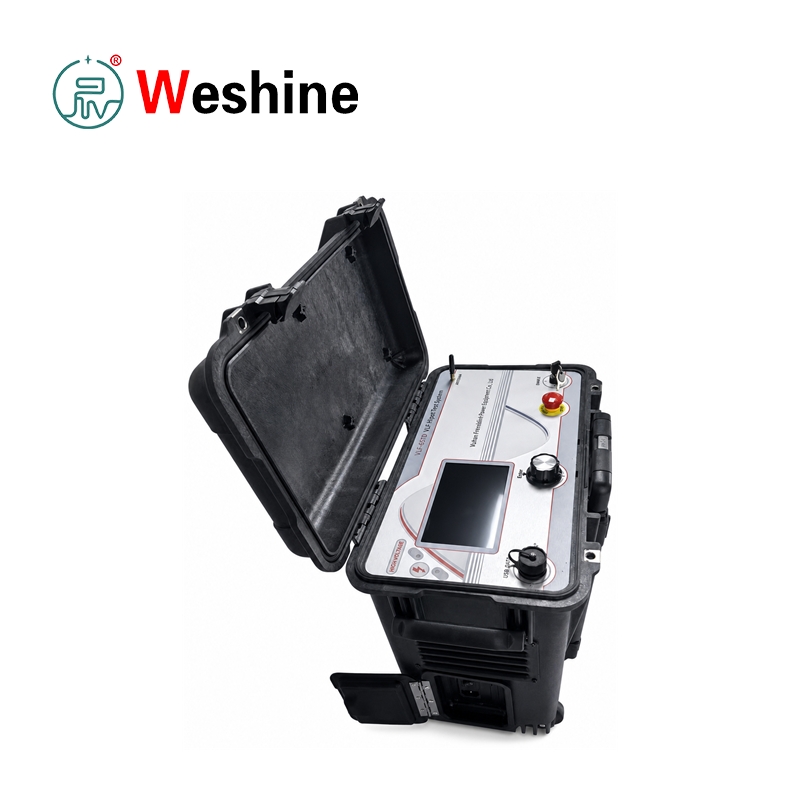

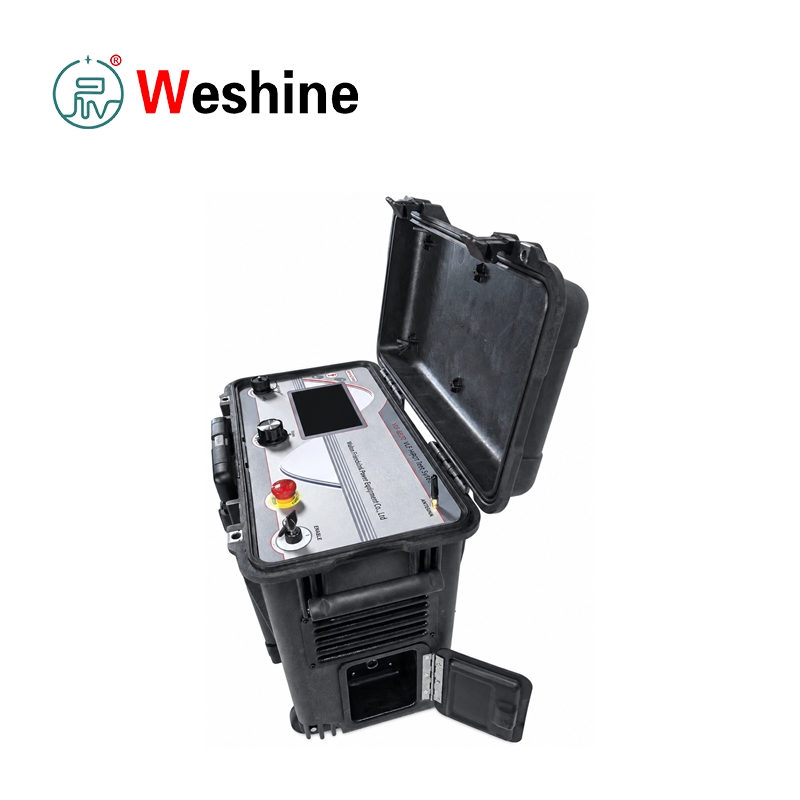

Sistema de teste VLF Tan Delta

O durável sistema de teste VLF Tan Delta oferecido pela Weshine, um fabricante profissional na China, é projetado para diagnóstico de isolamento e testes de resistência de cabos de energia de média tensão. Ele integra resistência de tensão CA VLF e medição de perda dielétrica em uma unidade compacta. O equipamento atende às normas CENELEC HD 620 S1:1996 e HD 621 S1:1996, aplicáveis ​​a cabos PE, XLPE e cabos isolados em papel.

Durante a manutenção de rotina dos cabos, defeitos de isolamento invisíveis, incluindo envelhecimento da árvore de água, contaminação, danos mecânicos e deterioração parcial, não podem ser detectados por uma simples inspeção visual. O teste de onda senoidal VLF de 0,1 Hz aplica tensão CA ao isolamento do cabo, exigindo muito menos capacidade de energia do que o equipamento de teste tradicional de 50 Hz, facilitando muito os testes de campo de cabos longos de média tensão.

Este sistema de teste VLF Tan Delta oferece saída de onda senoidal VLF para testes de resistência e medição direta de tan delta. A leitura Tan Delta reflete o fator de perda dielétrica do isolamento do cabo, que avalia os graus de envelhecimento e deterioração. A unidade executa automaticamente testes de perda sob vários níveis de tensão seguindo um procedimento fixo: 0,5 ciclos U0, ciclos U0 e 1,5 ciclos U0. Após terminar todas as rodadas, os dados do teste são salvos e o cabo está totalmente descarregado.

Duas configurações padrão estão disponíveis: modelos de pico de 34 kV e 45 kV. A unidade de 34 kV gera onda senoidal de até 24 kV RMS (pico de 34 kV); a unidade de 45 kV atinge 31,8 kV RMS (pico de 45 kV). A saída de tensão CC também está integrada, variando de ±1~34 kV para a versão de 34 kV e de ±1~45 kV para a versão de 45 kV. Os modos de teste de onda retangular e CC também são suportados.

Para manutenção do revestimento do cabo, a máquina de teste suporta inspeção do revestimento e localização de falhas com saída máxima de 10 kV. A medição da corrente de fuga no modo CC ajuda a avaliar a qualidade geral do isolamento do cabo. A detecção de falha integrada corta instantaneamente a alta tensão quando ocorre um flashover ou falha no cabo, oferecendo proteção total.

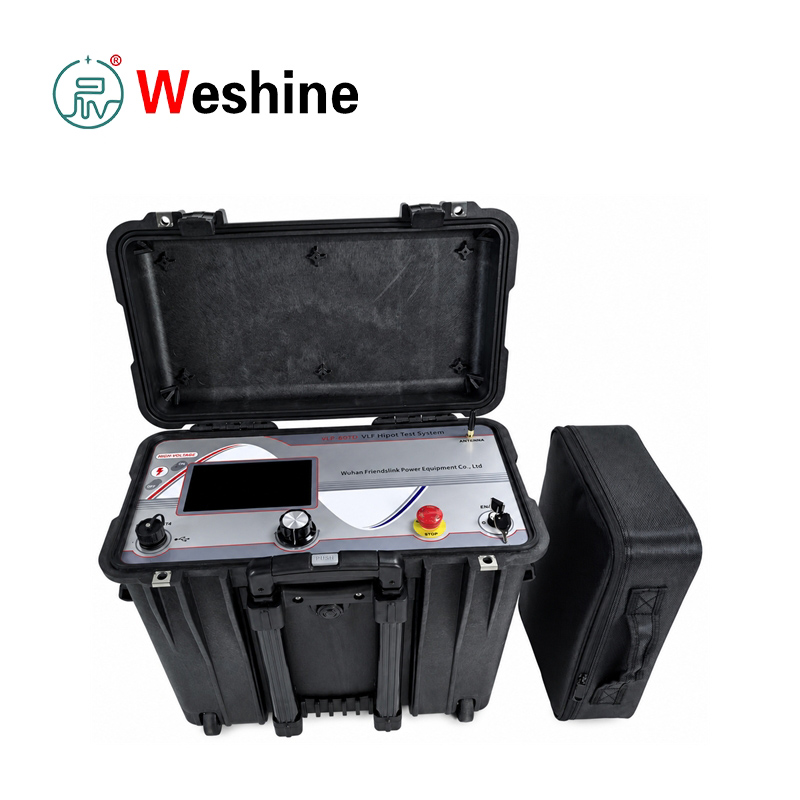

O conjunto completo inclui host de teste principal, cabo de alta tensão, fio de aterramento, cabo de alimentação, unidade flash USB e bolsa de acessórios. A porta USB 2.0 permite exportação de dados e atualização de firmware. Todos os registros de teste são armazenados localmente e podem ser exportados para USB para geração de relatórios no PC. O software correspondente suporta a abertura simultânea de arquivos de dados das fases A/B/C e gera relatórios detalhados com valores de teste e curvas de perda dielétrica.

A segurança é a principal prioridade. Alta tensão será gerada durante a operação, portanto, apenas técnicos treinados profissionalmente poderão operar. Os operadores devem seguir rigorosamente cinco regras básicas de segurança: cortar energia, bloquear a reenergização, verificar tensão zero, aterrar e curto-circuito, isolar componentes energizados adjacentes. Os testes de alta tensão necessitam de dois ou mais funcionários no local para supervisão.

Guia do produto

O testador de cabos integrado funciona aplicando tensão senoidal controlável de 0,1 Hz nos cabos testados. Em comparação com os testes convencionais de CA de 50 Hz, a tecnologia de frequência ultrabaixa reduz bastante a demanda de corrente para cargas de cabos capacitivos, permitindo a inspeção de campo portátil de cabos de média tensão.

Antes de conectar o cabo, siga rigorosamente as cinco regras de segurança de alta tensão. Certifique-se de que o cabo de teste esteja desligado, isolado, com tensão verificada, aterrado e em curto-circuito. Todas as partes vivas próximas devem ser cobertas ou separadas. Somente operadores treinados podem operar o equipamento com pelo menos um supervisor presente.

Conecte os acessórios em ordem fixa: primeiro conecte o cabo de aterramento ao terminal de aterramento do host e, em seguida, conecte ao aterramento de proteção da estação; conecte o cabo de alta tensão à porta de saída de alta tensão; conecte o condutor interno do cabo de alta tensão à fase ou bainha do cabo por meio de acessórios correspondentes; fixe a blindagem do cabo de alta tensão em uma barra de aterramento próxima; finalmente conecte o cabo de alimentação.

Para testes de resistência VLF, selecione forma de onda, tensão nominal, frequência e duração do teste. Tensão de pico em tempo real, corrente, forma de onda de saída, frequência definida e valores RMS são exibidos na tela. O temporizador inicia automaticamente quando a tensão atinge o valor predefinido.

Para diagnóstico tan delta, ative a função de perda dielétrica e insira a tensão nominal de fase U0 do cabo. A máquina iniciará ciclos de teste automáticos e cada medição completa leva aproximadamente 3 minutos e 30 segundos. Ele registra capacitância do cabo, resistência, perda dielétrica média e valores de perda em tempo real abaixo de 0,5 U0, 1,0 U0 e 1,5 U0.

Após a conclusão do teste, os dados são salvos automaticamente e o cabo é completamente descarregado. Os usuários podem navegar pelos registros históricos, exportar registros únicos ou múltiplos para USB 2.0 e gerar relatórios imprimíveis por meio de software de suporte. A ferramenta exibe curvas de perda e dados independentes para três fases do cabo.

Ao executar testes de bainha ou identificação de falhas, confirme se a bainha do cabo não está aterrada em ambas as extremidades, sem aterramento indireto através de juntas ou fixações. A saída máxima para inspeção de bainha e detecção de falhas é de 10 kV.

Características

1. Suporta testes de resistência CA de onda senoidal VLF

2. Função de medição tan delta de perda dielétrica completa

3．Duas opções de tensão de pico: 34 kV e 45 kV

4. Saída de onda senoidal: máximo de 24 kV RMS ou 31,8 kV RMS

5. Saída de tensão CC integrada para testes extras de isolamento

6. Modo de teste de tensão de onda retangular disponível

7. Função de medição de corrente de fuga em modo DC

8．Saída máxima de 10 kV para teste de bainha e identificação de falhas de bainha

9．Sequências de teste de perda dielétrica automática em 0,5 U0, U0 e 1,5 U0

10. Tensão de pico em tempo real e exibição de corrente durante a operação

11．Visualização da forma de onda de saída em tempo real na tela

12．Corte automático de alta tensão em caso de quebra de tensão

13．Armazenamento interno local para todos os logs de teste

14．Exportação de dados de teste via interface USB 2.0

15．Software de suporte para saída de relatório de teste personalizado

16．Função de atualização de firmware via unidade USB

17. Interface multilíngue (inglês e chinês simplificado)

18．Equipado com botão de parada de emergência e trava de saída de alta tensão

19. Projeto de proteção contra tensão reversa

20. Design de caixa protetora portátil para testes de cabos em campo externo

Cenários de aplicação

Utilidades Elétricas

Os operadores de rede adotam a unidade de teste para comissionamento de cabos de média tensão, manutenção regular, diagnóstico tan delta, inspeção de revestimento e avaliação de isolamento em redes de distribuição e subestações.

Fabricantes de transformadores

As fábricas de transformadores e equipamentos elétricos utilizam o testador para testes de isolamento de cabos e componentes que exigem tensão VLF e medição de perda dielétrica.

Usinas Elétricas

As centrais elétricas contam com equipamentos para inspeção de cabos de estações, manutenção de cabos de geradores auxiliares, testes de revestimento e diagnóstico de isolamento durante interrupções de manutenção.

Ferrovias

As redes ferroviárias de fornecimento de energia instalam cabos de média tensão em subestações de tração e linhas de transmissão. A máquina suporta testes de resistência de cabos e análise tan delta durante as janelas de manutenção.

Plantas Industriais

Oficinas de mineração, petroquímica, siderurgia e manufatura utilizam-no para testes de aceitação de novos cabos, manutenção periódica e investigação de falhas de revestimento.

Universidades

Faculdades e institutos de pesquisa aplicam o dispositivo de teste para ensinar teorias de teste de cabos VLF, cálculo de perda dielétrica, análise de envelhecimento de isolamento e padrões de operação de segurança de alta tensão.

Laboratórios de testes

Laboratórios profissionais de alta tensão e cabos adotam este sistema de teste VLF Tan Delta para realizar testes de resistência VLF, medição tan delta, inspeção de revestimento e serviços de diagnóstico de cabos de terceiros.

Manutenção de cabos

As equipes de serviço de cabos usam o equipamento para inspeção de cabos isolados em XLPE, PE e papel, diagnóstico de envelhecimento de árvores de água, localização de falhas na bainha e elaboração de relatórios de teste.

Itens de teste aplicáveis

1. Teste de resistência do cabo de onda senoidal VLF

2. Teste de perda dielétrica tan delta do cabo de média tensão

3. Diagnóstico de envelhecimento do isolamento do cabo XLPE

4．PE cabo suportar inspeção de tensão

5. Teste de desempenho de cabos isolados em papel

6．Avaliação da deterioração da árvore de água do cabo

7．Teste de bainha de cabo de até 10kV

8．Identificação de falhas na bainha do cabo

9. Teste de resistência à tensão CC

10. Teste de tensão de onda retangular

11. Medição de corrente de fuga em modo DC

12.Novos testes de aceitação de transferência de cabos

13. Testes de manutenção preventiva de rotina de cabos

14．Geração de relatório de teste integrado trifásico

15．Armazenamento de log local e exportação de dados USB

Caso do cliente

Campo da Indústria:Serviço de manutenção de cabos de média tensão

Problema no projeto

Uma equipe de manutenção da rede elétrica precisava avaliar vários alimentadores de cabos XLPE antigos. Testes de resistência simples só puderam verificar a resistência à ruptura, enquanto a equipe também exigiu dados de perda dielétrica para avaliar o envelhecimento do isolamento e identificar cabos com possíveis defeitos na árvore de água.

Fluxo de operação de teste

Os técnicos isolaram o cabo alvo, seguiram cinco especificações de segurança, aterraram todo o conjunto, conectaram o cabo de alta tensão e o fio blindado conforme as instruções e, em seguida, ligaram a unidade de teste. Eles selecionaram o modo de teste tan delta, preencheram a tensão de fase nominal do cabo U0, liberaram a parada de emergência e o bloqueio de alta tensão e, em seguida, iniciaram o teste automático. A unidade mediu a perda dielétrica abaixo de 0,5 U0, U0 e 1,5 U0, armazenou dados e descarregou o cabo após a conclusão.

Resultado do teste

A equipe verificou os registros históricos e exportou todos os dados para uma unidade USB. O software correspondente gerou relatórios de comparação de fase com valores de perda dielétrica e curvas de tendência. Os cabos com indicadores de perda normais permaneceram em serviço, enquanto os cabos gravemente deteriorados foram agendados para monitorização de acompanhamento.

Vantagens da aplicação

A equipe concluiu a inspeção de tensão suportável e o diagnóstico de envelhecimento com um dispositivo portátil. Ciclos de teste automáticos, exportação USB e geração de relatórios melhoram muito a rastreabilidade dos dados e reduzem a carga de trabalho manual de papelada.

Perguntas frequentes

P: Quais funções este equipamento de teste realiza?

R: Ele completa o teste de resistência VLF do cabo de média tensão, medição de perda dielétrica tan delta, inspeção de bainha, identificação de falhas de bainha, teste de resistência DC, teste de onda retangular e detecção de corrente de fuga.

P: Qual é a diferença entre o teste de resistência VLF e o teste tan delta?

A: O teste de resistência VLF verifica se o isolamento do cabo pode suportar a tensão CA especificada; O teste tan delta mede o fator de perda dielétrica para avaliar o envelhecimento do isolamento e o grau de deterioração.

P: Quais configurações de tensão são opcionais?

R: Dois modelos: pico de 34 kV e pico de 45 kV. O modelo de 34 kV produz onda senoidal de até 24 kV RMS/pico de 34 kV; o modelo de 45 kV atinge 31,8 kV RMS/pico de 45 kV.

P: Com que frequência o tan delta é medido?

R: A medição Tan delta é realizada em frequência ultrabaixa de 0,1 Hz.

P: Qual faixa de capacitância do cabo suporta testes tan delta?

A: modelo de 34 kV: 1 nF ~ 8 μF; Modelo de 45 kV: 1 nF ~ 5 μF.

P: O equipamento pode exportar registros de teste?

R: Sim. Os logs de teste são armazenados internamente e exportáveis ​​via USB 2.0. Os arquivos exportados podem ser abertos com software dedicado para gerar relatórios de teste formais.

P: Ele suporta identificação de falhas de bainha?

R: Sim, a máquina de teste suporta inspeção de bainha e localização de falhas com saída máxima de 10 kV.

P: Principais notas de segurança durante a operação?

R: Somente profissionais treinados podem operar a unidade. O cabo de teste deve estar desligado, aterrado e totalmente isolado antes da fiação. O teste de alta tensão requer supervisão no local, e a parada de emergência e o bloqueio de alta tensão devem ser usados ​​corretamente.
