Gerador de alta tensão de frequência ultrabaixa

Como fabricante profissional na China, a Weishine gostaria de fornecer a você um gerador de alta tensão de frequência ultrabaixa de alta qualidade, que é projetado para testes de resistência CA de isolamento elétrico onde equipamentos convencionais de teste de frequência de energia exigiriam capacidade excessiva. Nos testes preventivos de isolamento, o teste de resistência de alta tensão é um dos métodos mais importantes para verificar se o isolamento do equipamento pode suportar com segurança a tensão de teste especificada. Para objetos de teste de grande capacitância, como cabos de alimentação XLPE, capacitores de potência, grandes geradores e motores, o teste de resistência CA de 50 Hz geralmente requer um grande transformador de teste ou conjunto de teste ressonante. Um sistema de teste de frequência ultrabaixa de 0,1 Hz reduz a capacidade de potência de teste necessária e torna os testes de campo mais práticos. O design compacto e portátil reduz o custo geral de aquisição para equipes de engenharia de campo.

A unidade de teste gera alta tensão CA controlada de frequência ultrabaixa. As frequências de saída disponíveis são 0,1 Hz, 0,05 Hz, 0,02 Hz e 0,01 Hz. A frequência mais baixa permite que o instrumento teste cargas capacitivas maiores, mantendo ao mesmo tempo o tamanho do equipamento de teste e a demanda de energia gerenciáveis. Segundo o manual, o sistema é especialmente adequado para equipamentos elétricos com grande capacitância equivalente, incluindo cabos de potência, capacitores, geradores de médio e grande porte e motores.

Componentes do produto

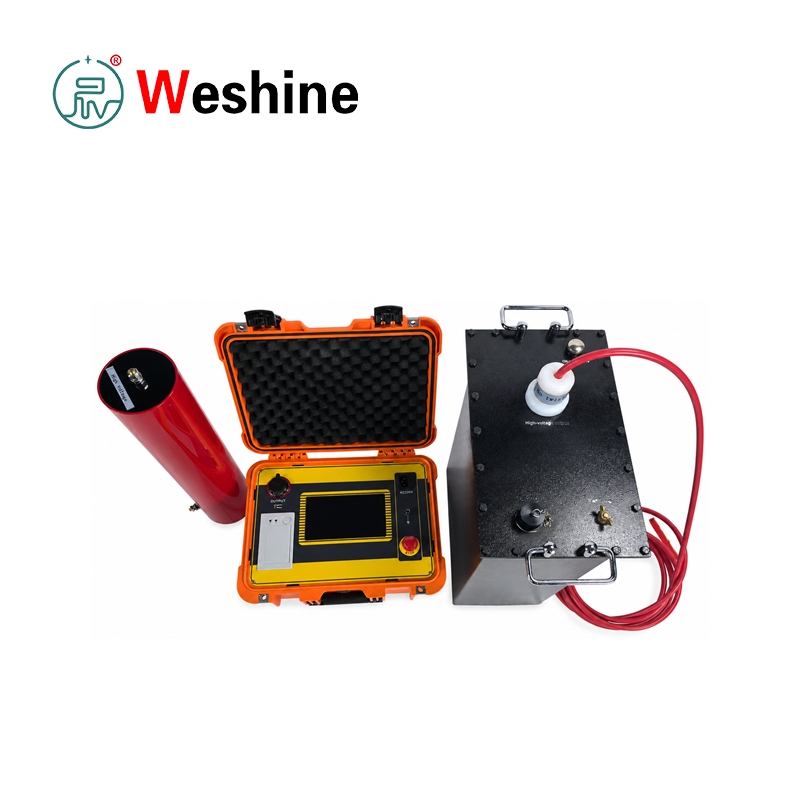

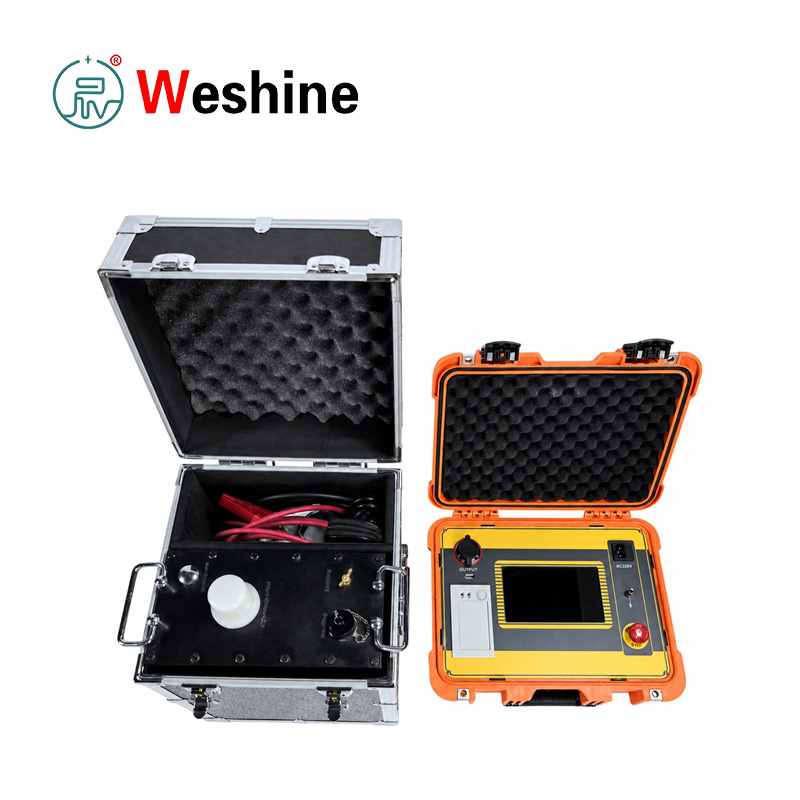

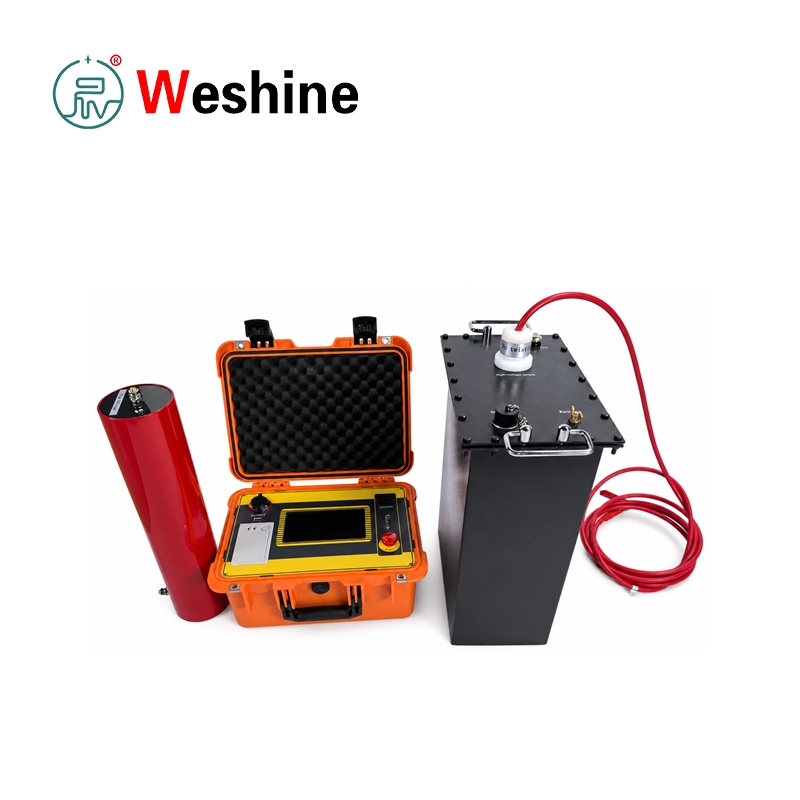

O sistema consiste em duas partes principais: um controlador e um amplificador de alta tensão.

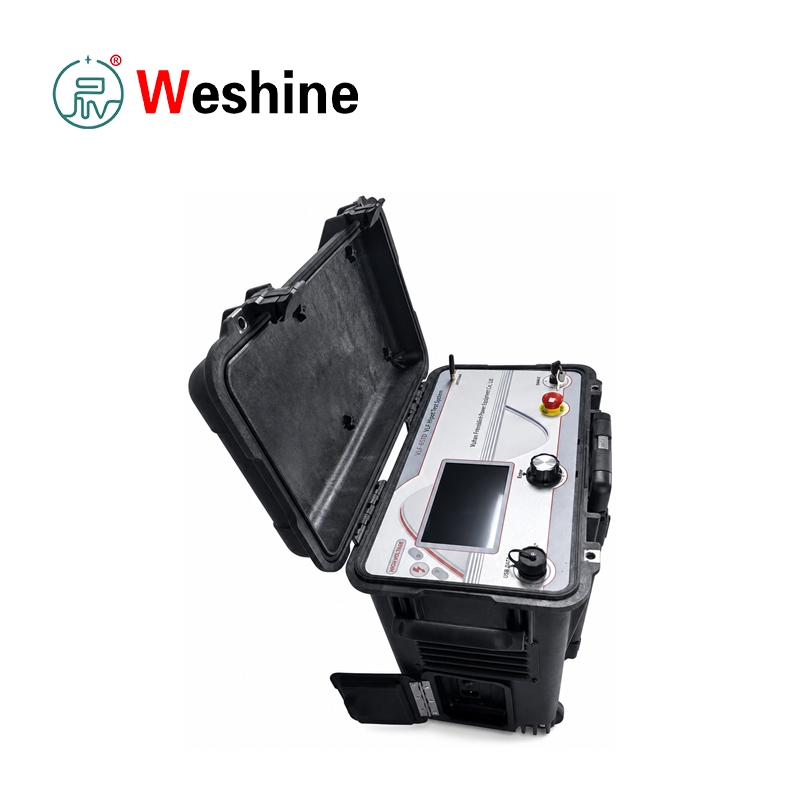

O controlador inclui uma tela de toque capacitiva de 7 polegadas, botão liga/desliga, entrada CA 220 V, terminal de aterramento, porta de comunicação USB, impressora e botão de parada de emergência.

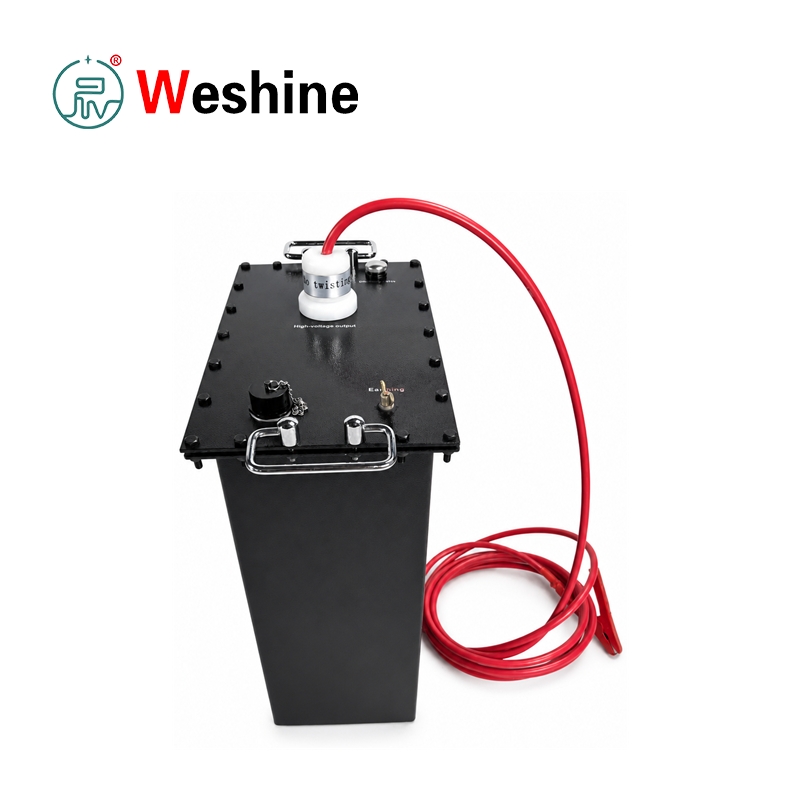

O booster produz a saída de alta tensão e é conectado ao controlador através do cabo de controle de baixa tensão fornecido. A saída de alta tensão é conectada ao objeto de teste usando o cabo de alta tensão e acessórios de aterramento fornecidos.

A operação é automatizada

Após a fiação, o usuário define a frequência de saída, a duração do teste, a tensão de teste, o limite de sobrecorrente lateral de alta tensão e o limite de sobretensão na tela de toque. Quando o teste é iniciado, o instrumento realiza autoverificação de carga, aumento automático de tensão, saída de amplitude constante, temporização, desligamento normal e descarga automática. O instrumento pode parar por temporizador ou por parada manual. Ele também fornece proteção contra desligamento anormal por meio de proteção contra sobretensão e sobrecorrente.

Este gerador de alta tensão de frequência ultrabaixa adota controle de feedback negativo de circuito fechado de alta e baixa tensão. O manual afirma que a saída não produz efeito de aumento capacitivo. Múltiplas funções de proteção incluem proteção contra sobretensão, proteção contra sobrecorrente lateral de alta tensão e proteção contra sobrecorrente lateral de baixa tensão, com tempo de ação de proteção não superior a 10 ms. O controlador e o gerador de alta tensão são conectados por meio de controle de baixa tensão e o controle óptico é usado para uma operação mais segura. Design de hardware durável, longa vida útil para uso em projetos de longo prazo e testes repetidos.

Os resultados dos testes podem ser impressos diretamente como um relatório de teste. Os dados históricos são salvos automaticamente após a parada normal do temporizador, parada manual, parada de proteção contra sobretensão ou parada de proteção de sobrecorrente. O instrumento pode armazenar até 64 registros de medição; registros mais antigos são excluídos automaticamente quando o limite de armazenamento é excedido. O sistema também suporta configuração de data e hora, comutação de interface em chinês e inglês, armazenamento automático, impressão automática e comunicação USB com software de gerenciamento superior.

O equipamento de teste está em conformidade com DL/T 849.4-2004, Condições Técnicas Gerais para Geradores de Alta Tensão de Frequência Ultrabaixa. O manual também faz referência ao método de teste VLF de 0,1 Hz para cabos de alimentação isolados de 35 kV e abaixo de XLPE. No uso em campo, a capacitância do objeto de teste não deve exceder a carga capacitiva nominal da configuração do instrumento selecionado. Se a capacitância do objeto de teste for inferior a 0,05 μF, um capacitor auxiliar de 0,05 μF pode ser conectado em paralelo para suportar a saída normal.

Parâmetro do produto

Guia do produto

Princípio de funcionamento do dispositivo de teste VLF

O dispositivo de teste VLF portátil funciona substituindo um teste suportável de frequência de energia de 50 Hz por um teste CA de frequência ultrabaixa.

Para objetos de teste capacitivos, a corrente é proporcional à frequência, capacitância e tensão. Ao reduzir a frequência para 0,1 Hz ou menos, a capacidade de potência de teste necessária é bastante reduzida, mantendo a finalidade prática dos testes de resistência de isolamento CA.

Conexão do equipamento antes do teste

Antes de testar, conecte:

de acordo com o diagrama de fiação do manual.

O terminal de aterramento deve ser conectado ao terra. A entrada CA está conectada a uma fonte de alimentação de 220 V, 50 Hz.

Se for usado um gerador portátil, a tensão e a frequência de saída do gerador devem ser estáveis.

Configuração de parâmetros e preparação de testes

Ligue o controlador e entre na tela de configuração de parâmetros.

Defina os seguintes parâmetros:

As frequências disponíveis incluem:

A duração do teste pode ser definida de 0 a 99 minutos.

Os valores de tensão e corrente mostrados pelo instrumento são valores de pico.

Processo de teste automático

Após pressionar Iniciar, o instrumento realiza a autoverificação.

O processo de teste inclui:

1. Carregar autoverificação
2. Aumento automático de tensão
3. Saída de amplitude constante
4. Suportar o tempo
5. Desligamento e descarga automáticos

Se nenhuma carga for detectada, o controlador exibirá um aviso de ausência de carga.

Depois de atingir a tensão definida, o instrumento mantém a saída de amplitude constante e inicia o processo de temporização suportável.

Quando o tempo definido é atingido, o sistema interrompe a saída de alta tensão e descarrega automaticamente o objeto de teste.

Modos de desligamento e gerenciamento de dados

O instrumento suporta:

Desligamento normal

Desligamento anormal

Em cada modo de desligamento, os dados de teste são armazenados como dados históricos.

Os usuários podem:

Guia de teste de cabos

Para testes de cabos:

1. Desconecte todos os equipamentos elétricos conectados ao cabo antes de testar.
2. Meça a resistência de isolamento com um megôhmetro.
3. Execute o teste de resistência VLF somente depois que a verificação do isolamento for aceitável.

O manual especifica:

Duração do teste:

Guia de teste de motor síncrono

Para testes de motores síncronos, o manual recomenda testes fase a fase.

Método de teste:

O tempo de teste é geralmente o mesmo do teste de resistência à frequência de potência, geralmente:

Durante os testes, os operadores devem observar:

Descarga de segurança após teste

Após o desligamento, use a haste de descarga para descarregar totalmente o objeto de teste antes de remover quaisquer cabos.

Esta etapa é essencial, principalmente para equipamentos capacitivos como:

Características

1. Suporta testes de resistência CA de frequência ultrabaixa de 0,1 Hz.

2. Suporta seleção de frequência de saída de 0,05 Hz, 0,02 Hz e 0,01 Hz.

3. Fornece aumento automático de tensão, saída de amplitude constante, temporização, desligamento e descarga.

4. Mede e exibe a saída de alta tensão e a corrente de teste como valores de pico.

5. Fornece proteção contra sobretensão para a saída de alta tensão.

6. Fornece proteção contra sobrecorrente lateral de alta tensão e lateral de baixa tensão.

7．Corta automaticamente a saída quando a tensão ou corrente excede o limite definido.

8．Tempo de ação de proteção não superior a 10 ms.

9. Fornece operação com tela de toque capacitiva de 7 polegadas.

10. Exibe dados de teste e forma de onda de saída na tela de toque.

11.Inclui armazenamento automático de dados históricos para até 64 registros.

12．Fornece impressora integrada para impressão de relatórios de teste.

13. Suporta comunicação USB com software de gerenciamento superior.

14. Inclui comutação de interface em chinês e inglês.

15. Fornece controle de feedback negativo de alta tensão e baixa tensão em circuito fechado.

16. Suporta testes de resistência CA de objetos de teste de grande capacitância.

17．Inclui haste de descarga e cabo de aterramento para descarga segura pós-teste.

18．Fornece botão de parada de emergência no controlador.

19.Suporta operação interna e externa.

20. Inclui capacitor de compensação para objetos de teste de pequena capacitância.

Cenários de aplicação

Utilidades Elétricas

As concessionárias de energia usam o equipamento de teste VLF para testes de resistência de cabos de energia de média tensão, motores grandes, geradores, capacitores e outros equipamentos elétricos de grande capacitância durante manutenção preventiva e testes de aceitação.

Fabricantes de transformadores

Os fabricantes de transformadores e equipamentos elétricos podem usar o conjunto de teste em áreas de teste onde sistemas de isolamento de grande capacitância exigem verificação de resistência CA em frequência reduzida.

Usinas Elétricas

As usinas de energia usam o instrumento para testes de resistência de enrolamentos de estator de geradores, motores grandes, cabos de serviço de estação e sistemas de isolamento relacionados durante o comissionamento, revisão e manutenção de rotina.

Ferrovias

Os sistemas de fornecimento de energia ferroviária utilizam cabos de média tensão e equipamentos rotativos. A unidade de teste oferece suporte a testes de resistência em campo durante interrupções programadas para manutenção.

Plantas Industriais

Instalações industriais como mineração, petroquímica, siderurgia e fábricas podem usar o instrumento para testes de resistência de isolamento de cabos e motores em sistemas de distribuição de energia de plantas.

Universidades

Universidades e centros de treinamento podem usar o sistema para ensinar princípios de teste de resistência VLF, cálculo de corrente capacitiva, procedimentos de teste de cabos e práticas de segurança de alta tensão.

Laboratórios de testes

Os laboratórios de alta tensão podem contar com o gerador de alta tensão de frequência ultrabaixa para testes de resistência CA de objetos de teste capacitivos, amostras de cabos, motores e sistemas de isolamento que exigem tensão de frequência ultrabaixa controlada.

Manutenção de cabos

As equipes de manutenção de cabos usam o dispositivo de teste para testes de aceitação de cabos XLPE, testes preventivos, verificações de acompanhamento de falhas e verificação de isolamento após instalação ou reparo.

Aplicações

Teste de resistência CA VLF de 1．0,1 Hz.

2. O cabo de alimentação XLPE resiste a testes.

Teste de isolamento de cabo de 3．35 kV e abaixo.

4. Teste de resistência do capacitor de potência.

5．Testes de isolamento de geradores médios e grandes.

6. Enrolamento do estator do motor resiste a testes.

7．Teste de transferência de cabos.

8．Testes de manutenção preventiva de cabos.

9．Verificação de isolamento de equipamentos de grande capacitância.

10. Teste de resistência CA de campo com capacidade de potência de teste reduzida.

11．Testes automáticos de alta tensão cronometrados.

12. Testes de resistência protegidos contra sobretensão e sobrecorrente.

13．Armazenamento de registros de testes históricos.

14．Geração de relatório de teste impresso.

15. Triagem das condições de isolamento antes da energização.

Caso do cliente

Indústria: Empreiteiro de manutenção de cabos.

Problema: Uma empresa de manutenção precisava realizar testes de aceitação em um cabo XLPE de média tensão recém-instalado. O equipamento convencional suportável CA de frequência de energia era difícil de transportar e exigia maior capacidade de energia devido à capacitância do cabo. A equipe precisava de uma solução portátil de resistência CA adequada para testes de cabos em campo.

Processo de teste:Os técnicos desconectaram todos os equipamentos conectados ao cabo e primeiro verificaram cada fase com um megôhmetro. Depois de confirmar a resistência de isolamento aceitável, eles conectaram o controlador, o booster, o cabo de saída de alta tensão, o cabo de aterramento e a haste de descarga de acordo com a fiação de teste. A tensão de teste foi definida de acordo com a tensão de fase do cabo e o valor de sobrecorrente foi calculado a partir da capacitância do cabo, frequência de teste e tensão. A equipe selecionou a saída de 0,1 Hz, definiu a duração do teste necessária e iniciou o aumento automático de tensão.

Resultado: O instrumento completou aumento automático de tensão, saída de amplitude constante, temporização, desligamento e descarga. Nenhuma descarga destrutiva, som anormal, fumaça, odor, tensão instável ou corrente anormal foi observada durante o período de resistência. Os dados do teste foram armazenados e impressos para registro do projeto.

Benefícios: O empreiteiro concluiu o teste de resistência do cabo CA com um sistema de campo menor e mais prático. Proteção automática, temporização, descarga, armazenamento e impressão ajudaram a reduzir a operação manual e melhoraram a documentação de teste.

Perguntas frequentes

Para que é usado o gerador de alta tensão de frequência ultrabaixa? É usado para testes de resistência VLF AC de equipamentos elétricos de grande capacitância, especialmente cabos de alimentação, capacitores de potência, geradores e motores.

Por que usar testes VLF de 0,1 Hz em vez de testes de resistência CA de 50 Hz? Objetos de teste de grande capacitância requerem alta corrente a 50 Hz. Reduzir a frequência de teste para 0,1 Hz reduz bastante a capacidade de teste necessária, tornando os testes de resistência CA de campo mais práticos.

Quais frequências de saída estão disponíveis? A unidade de teste suporta configurações de frequência de saída de 0,1 Hz, 0,05 Hz, 0,02 Hz e 0,01 Hz.

Qual é a carga capacitiva máxima? A carga máxima é 0,5 μF a 0,1 Hz, 1,1 μF a 0,05 Hz, 2,2 μF a 0,02 Hz e 5,5 μF a 0,01 Hz.

Quais funções de proteção estão incluídas? O instrumento inclui proteção contra sobretensão, proteção contra sobrecorrente lateral de alta tensão, proteção contra sobrecorrente lateral de baixa tensão, parada de emergência e descarga automática após desligamento.

O conjunto de testes pode imprimir relatórios de teste? Sim. A impressora integrada pode imprimir os dados de teste atuais e os dados históricos mostrados na tela.

Quantos registros históricos podem ser armazenados? O instrumento pode armazenar até 64 registros históricos de testes. Os registros anteriores aos 64 últimos são excluídos automaticamente.

Quais precauções de segurança são necessárias após o teste? Após o desligamento, use a haste de descarga para descarregar totalmente o objeto de teste antes de remover quaisquer cabos. Os testes de alta tensão devem ser realizados apenas por pessoal treinado seguindo os procedimentos de segurança de alta tensão.

Vantagens do Weshine

A Weshine Electric fornece equipamentos de testes elétricos para concessionárias de energia, empreiteiros, plantas industriais, laboratórios e equipes de manutenção de cabos. Para testes de resistência VLF, Weshine se concentra na operação prática em campo, saída estável de alta tensão, proteção automática, acessórios completos e documentação de teste clara. Os instrumentos são fornecidos com registros de inspeção de fábrica e orientações de operação para apoiar o uso confiável após a entrega.

Weshine pode ajudar os clientes com seleção de modelo, configuração de tensão de teste de cabo, avaliação de capacitância de carga e requisitos de teste personalizados. Se você procura equipamento de teste estável e de longo prazo, nosso gerador de alta tensão de frequência ultrabaixa pode satisfazer totalmente suas diversas demandas de testes no local. Com experiência em engenharia, controle de qualidade, suporte técnico, soluções de teste confiáveis ​​e serviço internacional, a Weshine ajuda os usuários a realizar testes de cabos e isolamento de grande capacitância com eficiência e segurança. Logística global rápida, múltiplas opções de pagamento para compradores no exterior.
