Descrição do produto

Compre equipamento de teste de proteção de relé trifásico de qualidade da Weishine, um fabricante profissional na China, projetado para inspecionar relés de proteção, unidades de proteção de microprocessador, circuitos secundários, equipamentos de automação e sistemas completos de proteção de rede elétrica. Os relés devem responder com precisão sob falhas de linha, tensão anormal, sobrecorrente, ações de religamento, disparos de proteção diferencial e movimentos do circuito de controle, portanto, testes regulares são essenciais para uma operação segura e coordenada do sistema de energia.

O que é testador de proteção de relé trifásico?

Um testador de proteção de relé trifásico é um dispositivo de teste profissional projetado para verificar o desempenho e as características operacionais de relés de proteção, unidades de proteção baseadas em microprocessadores, circuitos secundários, equipamentos de automação e esquemas de proteção de sistemas de energia.

O testador gera corrente secundária controlável, tensão, frequência, ângulo de fase, harmônico, CC e sinais de comutação para simular condições normais e anormais do sistema de energia. Ao aplicar esses sinais simulados aos dispositivos de proteção testados, os engenheiros podem verificar as configurações do relé, valores de pickup, tempo de operação, lógica de disparo e resposta do contato.

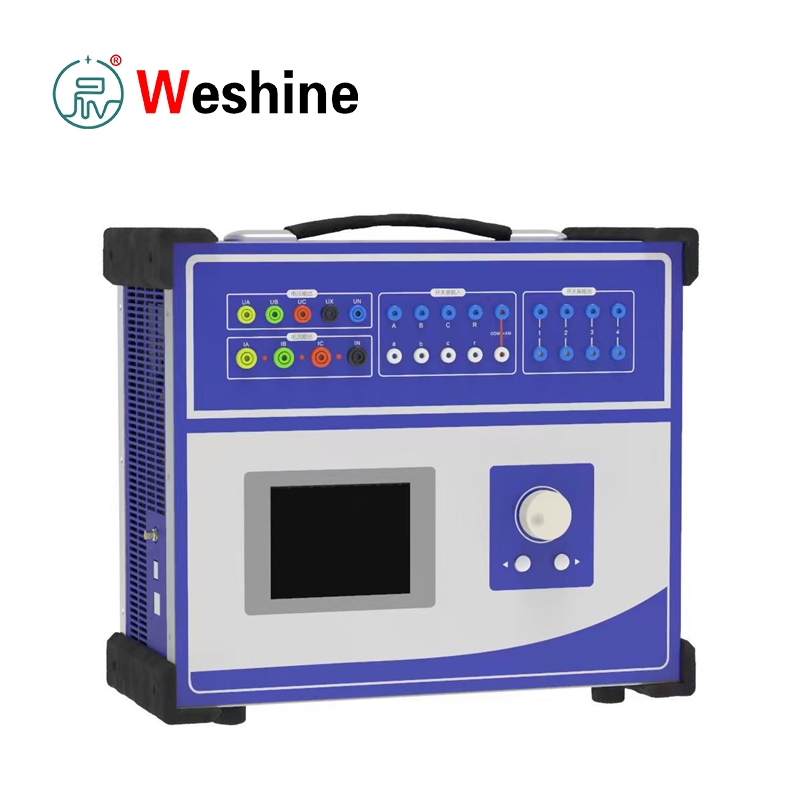

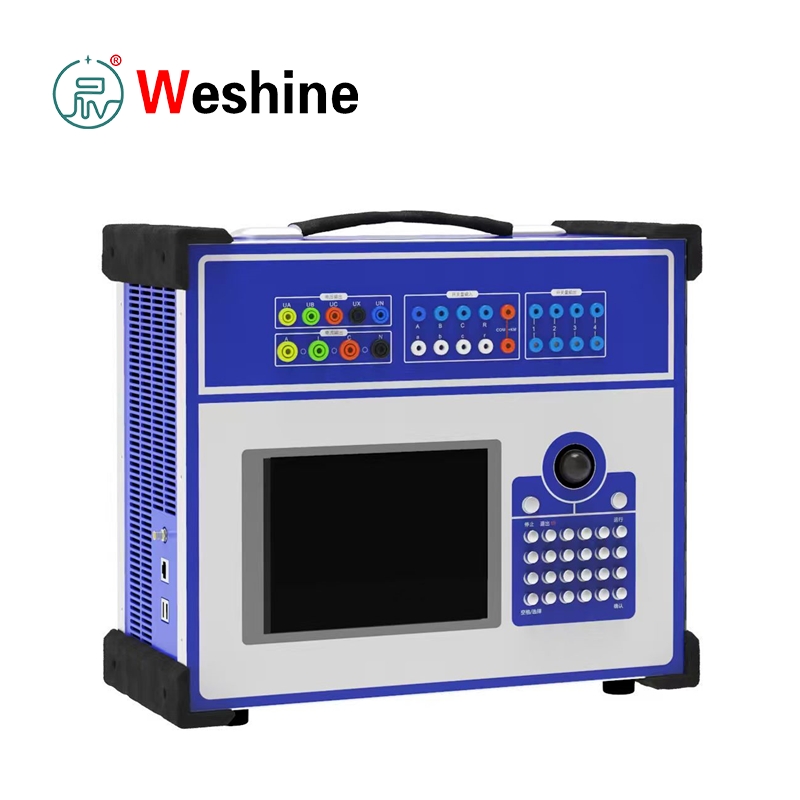

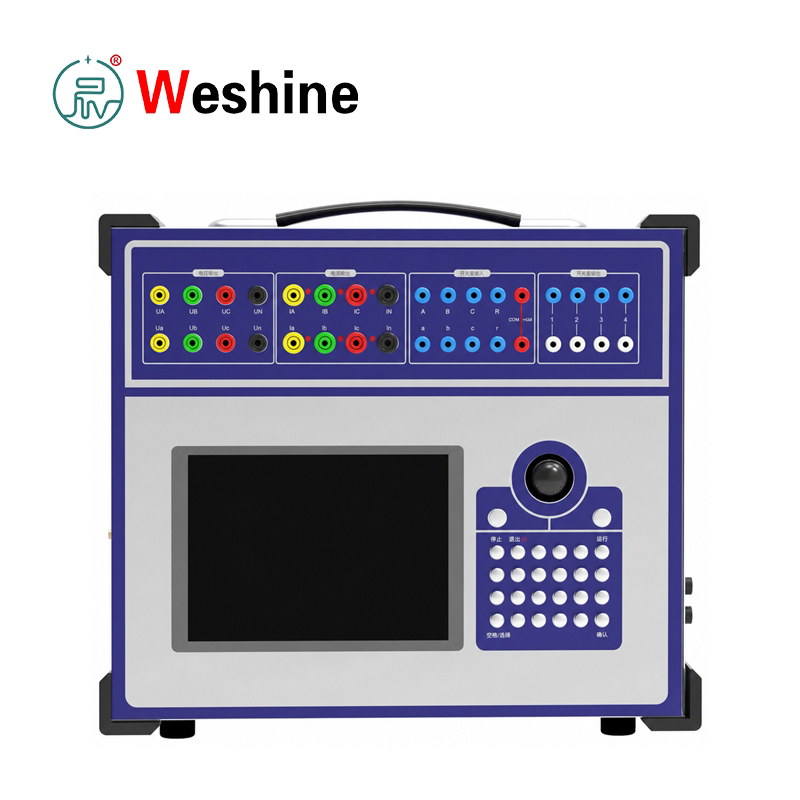

Three Phase Relay Protection Tester

Saída de corrente e tensão multicanal

O testador de proteção de relé trifásico é equipado com 4 canais de tensão e 3 canais de corrente para testes abrangentes de proteção de relé. Os canais de tensão suportam testes de tensão de fase, tensão de linha, tensão de sequência zero, desequilíbrio de tensão, perda de tensão, mudança de frequência e sincronismo.

Os três canais de corrente podem operar de forma independente para testes de corrente de fase individual ou conectados em paralelo para fornecer saída de corrente de curta duração de até 120A. Ele suporta testes de relés de sobrecorrente, relés de falta à terra, proteção de tempo inverso, proteção diferencial, proteção de distância, lógica de religamento, proteção de subtensão e relés de frequência.

Controle de Computadores Industriais e Operação de Campo

Construído em uma plataforma de computador industrial, o testador integra um display integrado e um painel de operação local para testes de campo independentes, sem um computador externo. Os parâmetros e resultados do teste podem ser visualizados diretamente na tela, tornando-o adequado para comissionamento e manutenção no local.

O equipamento também pode ser conectado a um PC com software compatível para suportar funções avançadas de testes, gerenciamento de dados e geração automática de relatórios de testes.

Corrente flexível, tensão e saída CC

O testador oferece uma ampla gama de recursos de saída, incluindo:

Saída de corrente CA:0 ~ 40A por canal, saída de curto prazo de até 120A com três canais em paralelo

Saída de tensão CA:Tensão de fase de 0 ~ 120 V e tensão de linha de 0 ~ 240 V

Saída CC:Corrente CC, tensão CC e fonte de alimentação auxiliar CC ajustável

Estas funções suportam testes de relés CC e permitem que dispositivos de proteção e circuitos secundários sejam energizados durante o comissionamento em campo.

Medição de Frequência, Harmônica e Temporização

O testador integra frequência variável e saída de sinal harmônico para simular diferentes condições operacionais do sistema de energia, incluindo variação de frequência e ambientes harmônicos de múltiplas ordens. Isto permite que os técnicos avaliem o desempenho do relé sob diferentes condições de sinal secundário, em vez de apenas sob a frequência de energia padrão.

Os módulos de entrada e saída de comutação integrados suportam detecção de contato de disparo, monitoramento de contato de relé, simulação de disjuntor, verificação de sinal de inicialização e medição de tempo de ação. A faixa de temporização atinge 0,1 ms a 9.999 s, permitindo medição precisa do tempo de operação do relé, atraso de disparo, intervalos de religamento e resposta lógica de proteção.

Faixa de aplicação e proteção de segurança

O testador de proteção de relé trifásico é adequado para testar relés eletromagnéticos, relés estáticos, dispositivos de proteção digital, relés microprocessados, dispositivos de religamento e sistemas de proteção de transformadores, linhas, motores e geradores.

É amplamente utilizado em subestações, usinas de energia, salas de distribuição de fábricas, redes de fornecimento de energia ferroviária e laboratórios de relés profissionais.

Múltiplas funções de proteção estão integradas, incluindo proteção contra sobrecarga de saída, autodiagnóstico de falhas, intertravamento de saída e projeto de alimentação de partida suave. Estas funções ajudam a proteger o testador e o equipamento conectado durante a operação em campo. O equipamento deve ser operado por técnicos treinados e familiarizados com a segurança do circuito secundário, procedimentos de fiação padrão e fluxos de trabalho de teste de relés.

O equipamento está em conformidade comGB/T 7261-2008eDL/T 624-2010. Os operadores precisam cumprir os códigos locais de teste de relés, as regras de comissionamento da estação de energia e os padrões de segurança no local durante o uso.

Especificações do sistema		Saída de corrente CA		Saída de corrente CC
Item	Especificação	Item	Especificação	Item	Especificação
Modelo do produto	VS-JB900	Precisão de saída	Classe 0.2	Precisão de saída	Classe 0,5
Tipo de produto	Testador de proteção de relé trifásico	Saída de corrente de fase, RMS	0 a 40 A	Saída de corrente de fase	0 a ±10 A por fase
Plataforma de controle	Tipo de computador industrial	Saída de corrente paralela trifásica, RMS	0 a 120 A	Saída paralela trifásica	0 a ±30 A
Configuração de saída	Tensão quadrifásica, corrente trifásica	Corrente de fase permitida de longo prazo, RMS	10A	Tensão máxima de carga de saída	20 V
Testes aplicáveis	Proteção de relé, circuito secundário, teste de dispositivos de automação	Potência máxima de saída de corrente de fase	420 VA
Modo de operação	Operação autônoma; conexão de computador suportada de acordo com a configuração	Potência máxima de saída em corrente paralela trifásica	900 VA
Padrões de referência	GB/T 7261-2008, DL/T 624-2010	Tempo de trabalho permitido em corrente paralela trifásica máxima	10s
		Faixa de frequência fundamental	20 a 1000Hz
		Ordem harmônica	1º a 20º

Saída de tensão CA		Saída de tensão CC		Quantidade e tempo de mudança
Item	Especificação	Item	Especificação	Item	Especificação
Precisão de saída	Classe 0.2	Precisão de saída	Classe 0,5	Troca de entrada	10 canais
Saída de tensão de fase, RMS	0 a 120V	Amplitude de saída de tensão de fase	0 a ±160 V	Entrada de contato seco	1 a 20 mA, 24 V
Saída de tensão de linha, RMS	0 a 240V	Amplitude de saída de tensão de linha	0 a ±320 V	Entrada de contato potencial, lógica 0	0 a +6V
Tensão de fase/potência de saída de tensão de linha	80 VA/100 VA	Tensão de fase/potência de saída de tensão de linha	70 VA/140 VA	Entrada de contato potencial, lógica 1	+11 V a +250 V
Faixa de frequência fundamental	20 a 1000Hz			Saída de comutação	8 pares
Ordem harmônica	1º a 20º			Capacidade de contato CC	220 V/0,2 A
				Capacidade de contato CA	220 V/0,5 A
				Faixa de medição de tempo	0,1ms a 9999s
				Precisão de medição de tempo	0,1ms

Condições Ambientais		Características Físicas
Item	Especificação	Item	Especificação
Temperatura operacional	-10°C a +50°C	Dimensões da unidade principal	400 × 300 × 180 milímetros
Temperatura de armazenamento	-25°C a +70°C	Peso da unidade principal	Aproximadamente 18kg
Umidade relativa	5% a 95%, sem condensação

Guia de operação do produto

O testador de proteção de relé trifásico gera corrente secundária controlável, tensão, frequência, ângulo de fase, harmônico, CC e sinais de comutação para simular condições normais e defeituosas da rede e, em seguida, alimenta sinais para o dispositivo de proteção testado. Ele monitora ações de contato, saídas de disparo, sinais de retorno e feedback lógico, registrando automaticamente o tempo de ação e os valores de configuração operacional.

Antes de testar, confirme o modelo do relé, a corrente secundária nominal, a tensão secundária nominal, a demanda de energia CC, o tipo de contato de disparo e os parâmetros de proteção predefinidos. Verifique os diagramas de fiação do dispositivo de proteção, isole os circuitos de teste de acordo com as regras de segurança e, em seguida, conecte as saídas de corrente, saídas de tensão, comute as portas de E/S e os terminais de alimentação auxiliar CC adequadamente.

Etapas de teste do relé de sobrecorrente:Defina a corrente de saída, o ângulo de fase, a frequência e a duração do teste. Aumente a corrente gradualmente de acordo com os procedimentos de teste padrão, registre o valor de pickup, o valor de dropout e o tempo de operação. Para testes trifásicos de alta corrente, coloque três canais de corrente em paralelo para atingir a saída máxima de 120A de curto prazo.

Etapas de teste do relé de tensão:Conecte os canais de tensão e configure a tensão de fase ou de linha conforme necessário. A unidade simula subtensão, sobretensão, tensão de sequência zero, desequilíbrio de tensão e deslocamento de fase; A função de mudança de frequência serve para rejeição de carga de subfrequência e calibração do relé de frequência.

Testes de proteção de distância, direcional, diferencial e religamento: Ajustar tensão, corrente, ângulo de fase e contatos de comutação seguindo esquemas lógicos de proteção. O equipamento rastreia o movimento dos contatos do relé e mede o tempo de disparo; as portas de saída do interruptor simulam contatos auxiliares do disjuntor ou sinais lógicos externos quando necessário.

Teste de relé CC e circuito auxiliar:Use a saída de tensão/corrente CC dentro das faixas nominais. Quando a alimentação CC no local não estiver disponível ou for necessária alimentação de teste isolada, ative a fonte de alimentação auxiliar CC ajustável integrada.

Depois de terminar todos os testes, compare os valores de ação medidos e os dados de temporização com as configurações de proteção predefinidas. Arquive registros de testes seguindo regulamentos internos de gerenciamento de manutenção e comissionamento.

Recursos principais

1．Tensão padrão de 4 fases e canais de saída de corrente independentes de 3 fases

2. Saída de corrente CA de canal único até 40A

3.Três canais de corrente paralelos suportam saída máxima de 120A de curto prazo

4. Faixa de saída de tensão de fase CA: 0 ~ 120V

5. Faixa de saída de tensão de linha CA: 0 ~ 240V

6. Saída de corrente CC integrada para todos os cenários de teste de proteção de relé

7. Saída de tensão CC integrada para simulação do estado do circuito secundário

8. Saída de fonte de alimentação auxiliar DC ajustável independente

9. Faixa de tempo de ação do relé: 0,1ms ~ 9999s

10. Alterne os canais de entrada para monitoramento do status do contato do relé em tempo real

11．Alternar canais de saída para simular disjuntores e sinais de contato externos

12. Saída de sinal harmônico para testar as características de resposta harmônica dos dispositivos de proteção

13. Saída de sinal de frequência variável para inspeção de relé de frequência

14．Tela de exibição integrada para mostrar claramente todos os parâmetros e resultados de teste

15. O controle do computador industrial permite uma operação independente totalmente offline

16. Porta USB reservada para leitura de dados e suporte à ligação de software

17．Intertravamento automático de saída sob status de trabalho anormal para evitar danos ao equipamento

18. Funções integradas de autoverificação de falhas e proteção de hardware multicamadas

19. Compatível com calibração de proteção de microprocessador, relés estáticos e relés eletromagnéticos

20．Ferramenta completa para comissionamento em campo, manutenção diária e testes de laboratório

Cenários de aplicação

1. Equipes de operação e manutenção da rede elétrica

Realizar comissionamento de novas subestações, calibração periódica de proteção, inspeção de circuito secundário, teste de circuito de disparo e manutenção completa do esquema de proteção.

2. Fabricantes de transformadores

Realizar inspeção de fábrica de gabinetes de proteção, verificação de relé diferencial, verificação de interface de proteção de temperatura e testes de aceitação de fábrica para painéis de proteção.

3. Usinas Elétricas

Calibração completa da proteção do gerador, proteção do transformador principal, proteção do motor, sistema de energia auxiliar e proteção do painel durante o comissionamento da unidade e manutenção de interrupção.

4. Indústria Ferroviária

As subestações de tração ferroviária e as redes de distribuição são equipadas com dispositivos de proteção de relés. O equipamento cuida da manutenção de rotina do relé, verificação da proteção do alimentador e revisão da lógica de disparo do disjuntor.

5. Grandes Empresas Industriais

Siderurgia, mineração, petroquímica e fábricas utilizam-no para manutenção regular de relés de média tensão, testes de proteção de motores e inspeção de circuitos de proteção de subestações de fábrica.

6. Universidades e instituições de formação profissional

Aplique a máquina para ensinar teorias de proteção de relés, operações de teste de injeção secundária, simulação de condições de falha e treinamento prático de coordenação de proteção.

7. Laboratórios de testes terceirizados

Calibração completa de relés, verificação de desempenho de equipamentos de proteção, inspeção de aceitação de entrada e prestação de serviços de comissionamento externo.

8. Equipes de manutenção de cabos

Após a substituição ou reparo do cabo, verifique a proteção do alimentador, a proteção contra falha à terra, a lógica de religamento e os circuitos de controle secundário correspondentes.

Itens de teste disponíveis

1．Inspeção geral de desempenho de dispositivos de proteção baseados em microprocessadores

2．Calibração e verificação de relés eletromagnéticos

3．Testes de desempenho de relés estáticos

4．Valor de pickup e teste de limite de tempo para relés de sobrecorrente

5．Inspeção completa dos relés de falha à terra

6．Calibração de relés de proteção de subtensão e sobretensão

7．Testes de desempenho de relés de frequência

8．Teste de simulação funcional para proteção direcional

9．Calibração completa da proteção diferencial

10．Simulação de condições de trabalho para proteção de distância

11．Inspeção funcional de dispositivos de religamento automático

12．Verificação do circuito de disparo do disjuntor

13．Comissionamento completo do circuito secundário no local

14．Testes de aceitação de fábrica para painéis de proteção

15. Medição precisa do tempo de ação do relé

Caso prático de aplicação

Campo Industrial: Atualização e comissionamento de subestações de média tensão

Desafio do Projeto: Uma equipe de construção assumiu o comando de um projeto de reforma de uma subestação. Seus painéis de proteção internos continham funções lógicas de sobrecorrente, falta à terra, subtensão, religamento e disparo do disjuntor. O projeto exigia uma única máquina que pudesse gerar corrente trifásica, tensão quadrifásica e suportar simulação de contato e temporização de alta precisão. É aqui que o testador de proteção de relé trifásico oferece capacidade de teste completa.

Fluxo de teste completo: Os técnicos conectaram o dispositivo aos terminais de entrada de corrente do relé, terminais de entrada de tensão, contatos de disparo e circuitos lógicos externos. Eles primeiro testaram os valores de pickup e dropout da corrente CA e, em seguida, registraram o tempo de ação da proteção sob a corrente de falta simulada. Canais de tensão simularam estados de subtensão e recuperação de tensão; a saída da chave simulou mudanças de estado do contato auxiliar do disjuntor, enquanto a entrada da chave capturou sinais de disparo e retorno de forma síncrona.

Resultado do projeto: Todos os valores de configuração do relé corresponderam ao esquema de projeto de comissionamento. Os dados de tempo de viagem e ação foram arquivados em documentos de operação e manutenção. Todos os desvios de fiação e configuração foram corrigidos antes da entrada oficial dos painéis de proteção em operação.

Vantagens da aplicação: Sinais de simulação secundária padronizados são gerados por uma única máquina, com dados de temporização rastreáveis para arquivamento. Não são necessárias fontes de corrente, fontes de tensão, temporizadores ou simuladores de contato separados, reduzindo drasticamente a quantidade de ferramentas no local. Reduza o custo geral de aquisição para empresas de engenharia.

Perguntas frequentes

1、Para que é usado o testador de proteção de relé trifásico?

É usado para testes de injeção secundária de relés de proteção, dispositivos de proteção microprocessados, circuitos de disparo, dispositivos de religamento e painéis de proteção.

2、Quantas saídas de tensão e corrente o VS-JB900 fornece?

Ele fornece tensão trifásica padrão e saída de corrente trifásica.

3、Qual é a saída máxima de corrente CA?

Cada fase pode produzir de 0 a 40 A RMS. Quando três canais de corrente são conectados em paralelo, a saída pode atingir 0 a 120 A RMS para testes de curta duração.

4、Qual é a faixa de saída de tensão CA?

A faixa de saída da tensão de fase é de 0 a 120 V RMS e a faixa de saída da tensão de linha é de 0 a 240 V RMS.

5、O testador pode medir o tempo de ação do relé?

Sim. A faixa de medição de tempo é de 0,1 ms a 9.999 s, com precisão de 0,1 ms.

6、O testador de proteção de relé trifásico suporta saída DC?

Sim. Ele suporta saída de corrente CC, saída de tensão CC e uma saída de energia auxiliar CC independente para testes de relé e circuito secundário.

7、Que tipos de relés podem ser testados?

O testador pode ser usado para sobrecorrente, falta à terra, tensão, frequência, diferencial, distância, direcional, religamento e outros dispositivos de proteção.

8.Quais padrões são aplicáveis?

Os padrões de referência para este tipo de testador de proteção de relé incluem GB/T 7261-2008 e DL/T 624-2010. Os usuários também devem seguir os procedimentos locais de teste de proteção do relé.

Pontos Fortes Corporativos – Weshine Electric

Como fabricante profissional, oferecemos suporte a OEM e atacado a granel. A Weshine Electric desenvolve e fornece instrumentos de teste de energia para operadores de redes elétricas, subestações, empreiteiros elétricos, laboratórios de testes, departamentos de energia ferroviária e todos os tipos de usuários industriais. Para cenários de testes de proteção de relés, nos concentramos em saída de sinal secundário estável, operação de campo conveniente e fluxos de trabalho de teste padronizados, combinados com suporte técnico pós-venda confiável.

Oferecemos aos clientes orientação na seleção de equipamentos, treinamento prático de operação para vários testes de relés, planejamento de esquemas de testes de circuitos secundários e soluções de testes personalizadas para demandas especiais de inspeção. Cada unidade passa por inspeção completa de qualidade de fábrica, com tutoriais de operação e serviço pós-venda global disponível. Com anos de experiência em suporte de engenharia de energia, oferecemos soluções completas de teste de relés para ajudar os clientes a aumentar a eficiência do comissionamento e inspeção de relés e garantir a operação estável de todo o sistema de proteção de energia. Envio global rápido, condições de pagamento flexíveis para compradores em massa.
