Conjunto de teste de relé

Dados os diferentes requisitos funcionais dos sistemas de proteção de rede, os recursos de teste exigem um nível mais alto de hardware e software de teste sofisticado para analisar a operação de todo o sistema de proteção (ou componentes de proteção individuais) em situações da "vida real". Melhorias semelhantes na simplificação da interface do usuário e do controle de software dos instrumentos de teste são ainda necessárias para atender a esses recursos de teste em expansão. Fique tranquilo, não importa o quão complexo seja, todos os aspectos do teste de relé podem ser facilmente tratados com a linha abrangente de conjunto de teste de relé da Weshine® (série VS-JB900). Além disso, quer você esteja testando relés eletromecânicos tradicionais ou dispositivos modernos em rede IEC 61850, nossos produtos robustos fornecem a alta potência de que você precisa enquanto ainda são portáteis para testes práticos.

Enviar consulta Baixar PDF

Descrição do produto

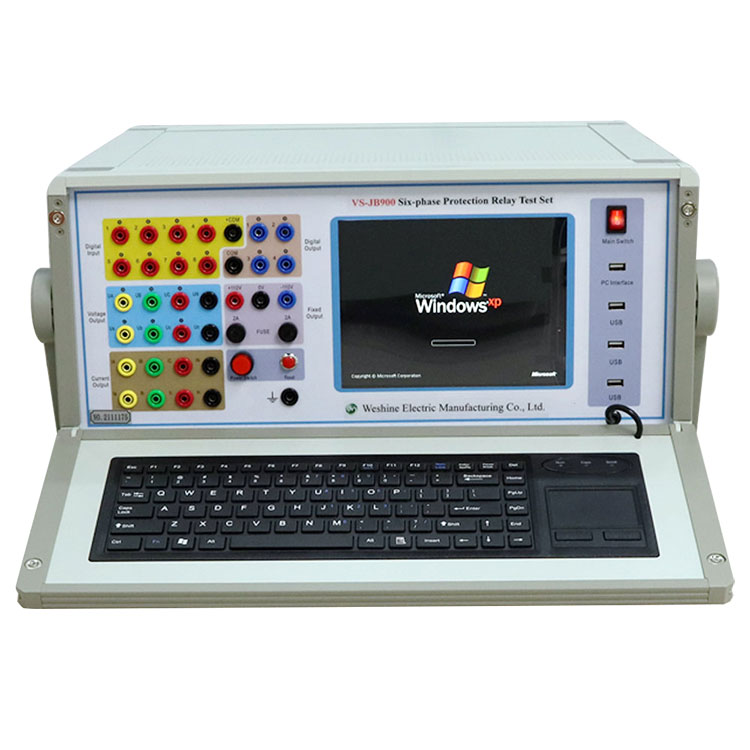

WeshineConjunto de teste de relé

Weshine desenvolveu o primeiro Weshine protetor orientado por softwareConjunto de teste de reléem 2013, e continuamos a oferecer modelos que variam de controle de computador (com uma interface de usuário de tela sensível ao toque integrada e abrangente) a equipamentos de teste portáteis e operados manualmente em estilo de laboratório para atender a todos os requisitos. UMAConjunto de teste de relérequerimento. As soluções de teste de relé podem ser uma proposta cara quando o software é cobrado separadamente, mas com as soluções Weshine, o software necessário para testar a maioria dos relés está incluído no conjunto de teste para que você não incorra em custos adicionais.

Nossa rica herança na fabricação de relés e soluções de teste de injeção primária se beneficia da extensa experiência em testes de relés da empresa. Essa experiência também impulsiona o sucesso do nosso sistema de suporte global - estamos aqui para ajudá-lo onde quer que você esteja!

1. Atende a todos os requisitos de testes de campo.Conjunto de teste de relécom tensão padrão de 6 fases, saída de corrente de 6 fases, tensão 125V/fase, corrente 30A/fase, 6 fases em paralelo pode até 180A. Microcomputador processador de sinal digital. Não apenas testa os relés e protetores tradicionais, mas também testa os modernos relés de microcomputadores, especiais para proteção diferencial de transformadores e equipamentos de transferência.

2. Todos os indicadores técnicos atendem totalmente ao padrão DL/T624-1997: Condição técnica do dispositivo de teste do computador de relé.

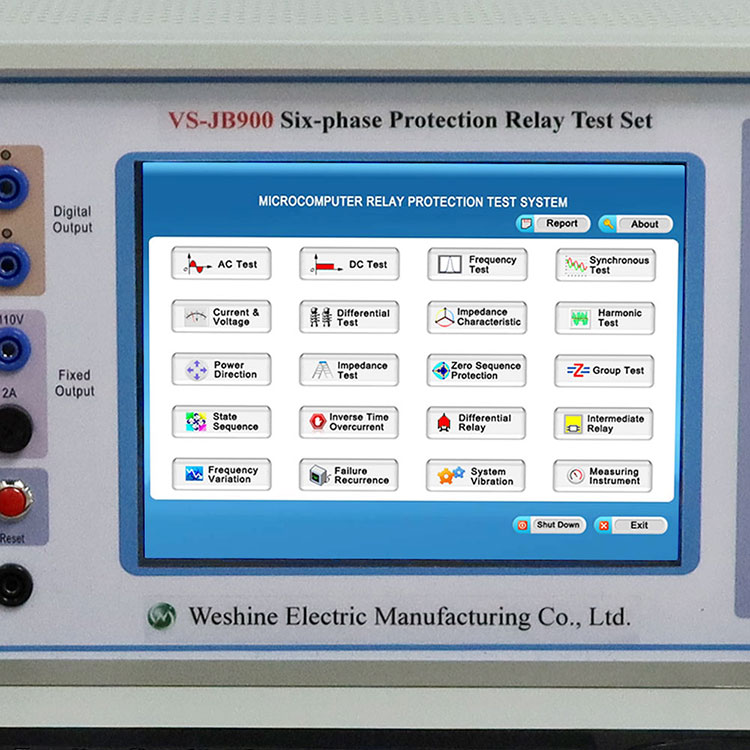

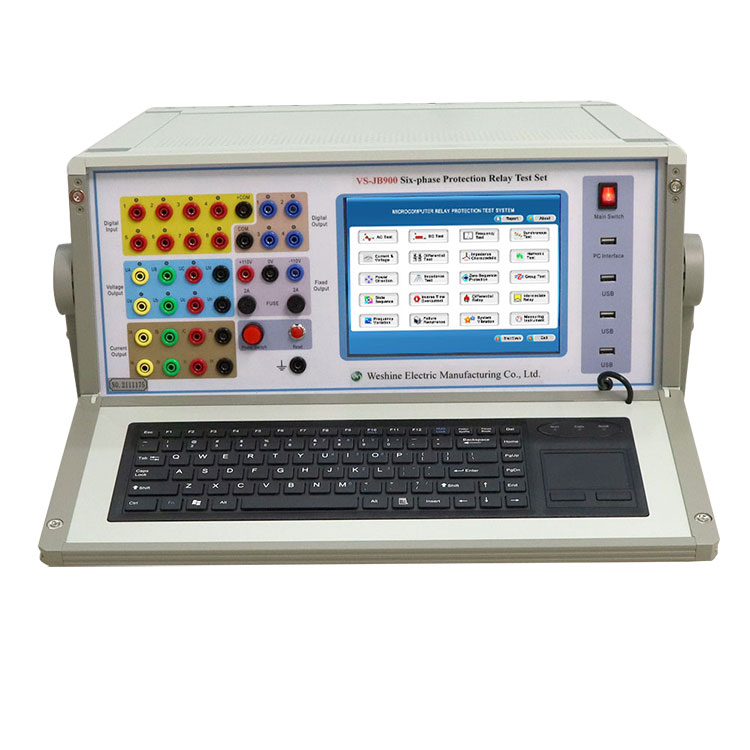

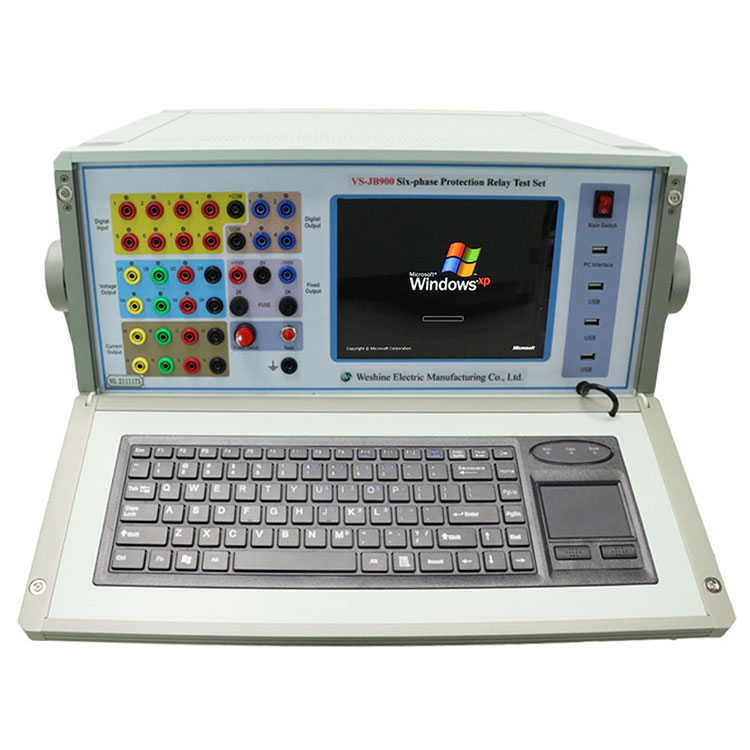

3. Interface operacional clássica do Windows XP, interface homem-máquina amigável, fácil e rápida de operar; Computador de controle industrial incorporado de alto desempenho e resolução de 8,4 polegadas de tela de cores verdadeiras TFT de 800 × 600 que fornece informações visuais ricas, inclui a condição de trabalho atual e todos os tipos de informações de ajuda.

4. O sistema Windows XP vem com a função de restauração; evitar falhas do sistema causadas por desligamento ilegal ou mau funcionamento, etc.

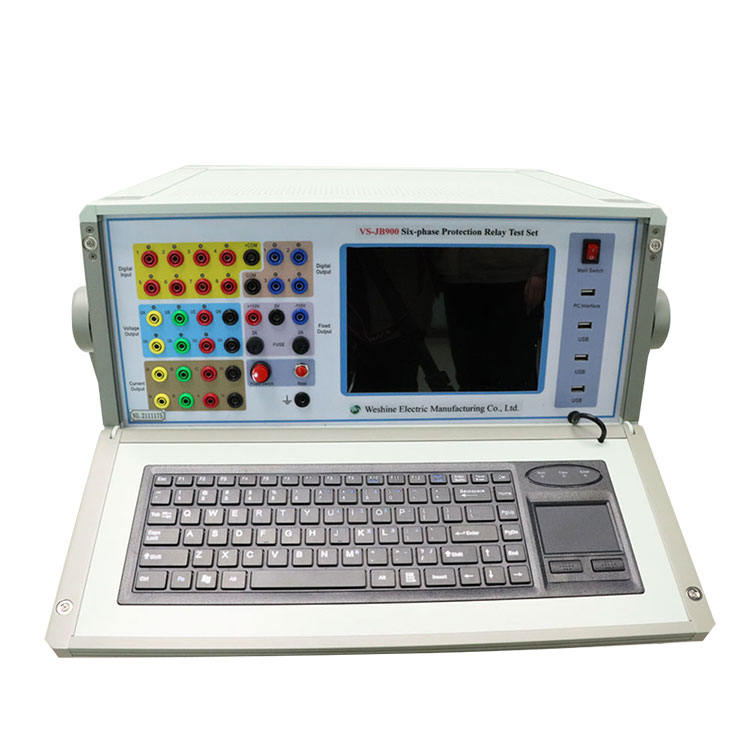

5. Equipado com teclado industrial ultrafino e mouse óptico, conclua uma variedade de operações usando teclado ou mouse da mesma forma que um PC comum.

6. A placa de controle principal é a arquitetura DSP FPGA, saída DAC de 16 bits, gera onda senoidal de alta densidade 2000 pontos cada círculo para onda fundamental, o que melhora muito a qualidade da onda e a precisão do instrumento de teste.

7. Usando amplificador linear de alta fidelidade. Ambos para garantir a precisão de uma corrente baixa, mas também garantir a estabilidade da corrente alta.

8. USB conecta diretamente com o PC, sem qualquer cabo adaptador, fácil de usar.

9. Pode ser conectado a um computador portátil (opcional). Computadores portáteis e máquinas industriais usam o mesmo software, sem necessidade de reaprender os métodos de operação.

10. Com uma fonte de tensão auxiliar CC separada, tensão de saída 110V(1A), 220V(0,6A), fornece relés ou dispositivos de proteção que requerem alimentação CC.

11. O software com função de autocalibração, que evita calibrar a precisão ajustando os relés após abrir a caixa, melhora muito a estabilidade da precisão.

INFORMAÇÃO DO PRODUTO
Nome do Produto	PROTEÇÃO DE SEIS FASESConjunto de teste de relé
Canais de	6	Canais de Corrente	6
	FONTE DE CORRENTE CA
	0 ~ 30 A/fase, precisão 0,5%
	FONTE DE CORRENTE DC
	0 ~ ±20 A / fase,
	FONTE DE TENSÃO CA
	Tensão de fase: 0 ~ 125 V/fase; Tensão da linha: 0 ~ 250 V
	FONTE DE TENSÃO CC
	Tensão de fase:
Poder	Potência máxima de saída de cada Fase: 300 VA
	Potência máxima de saída de 6 correntes paralelas: 900 VA
	Tempo de trabalho máximo permitido de 6 correntes paralelas:
Terminais de entrada	8 pares	Terminais de saída	4 pares
Padrões	DL/T624-1997...	certificados	CE; EMC; LVD; ISO; CEI;
Dimensões	455mm530mm220mm	Número do modelo	VS-JB900C

WeshineConjunto de teste de reléParâmetro (Especificação)

1. Fonte de corrente CA

Faixa de corrente: 6x (0~30A)/fase, precisão 0,5%.

Saída de corrente paralela de 6 fases: 180A

Valor de trabalho da corrente de fase por muito tempo permitido: 10A

Potência: 300VA/fase

Potência máxima de saída de 6 fases em paralelo: 900VA

Tempo máximo permitido de trabalho de 6 fases em paralelo: 10S

Faixa de frequência: 0~1000Hz; precisão: 0,001 Hz

Tempo harmônico: 2~20; fase: 0--360°; precisão: 0,1°

2. Fonte de corrente DC

Faixa de corrente: 20A/fase, potência: 300VA/fase, precisão:0,5%

3. Fonte de tensão CA

Saída de tensão de fase: 6x( 0~125V)/fase, precisão: 0,5%

Saída de tensão de linha: 0~250V

Potência de saída de tensão de fase / tensão de linha: 70VA / 100VA

Faixa de frequência: 0~1000Hz precisão: 0,001Hz

Tempo harmônico: 2~20; fase: 0--360°; precisão: 0,1°

4. Fonte de tensão CC

Faixa de saída de tensão de fase: 0ï½±150V

Faixa de saída de tensão de linha: 0ï½±300V

Potência de saída de tensão de fase / tensão de linha: 90VA / 180VA

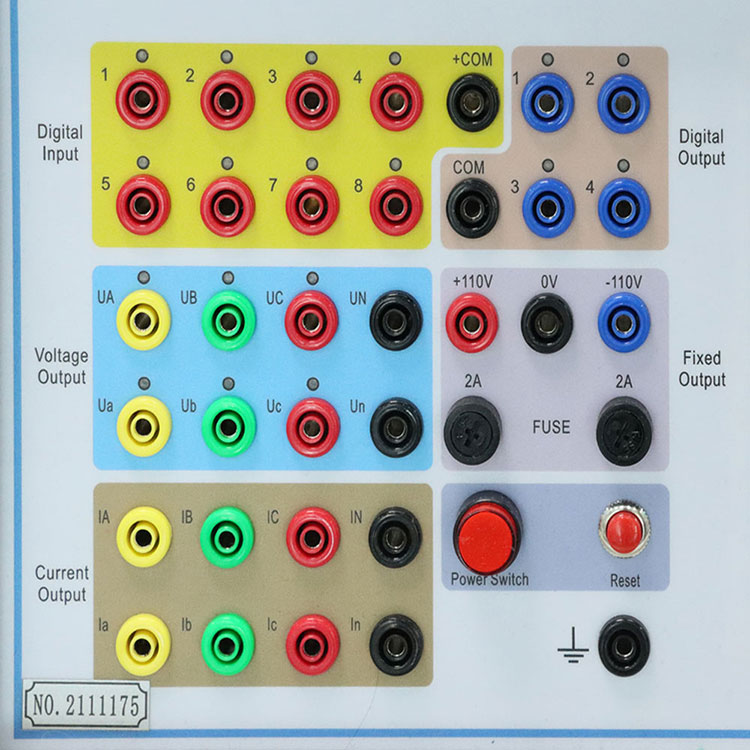

5. Terminal de comutação

Terminais de entrada do interruptor: 8 pares

Contato morto: 1-20mA, saída ativa de 24V dentro do dispositivo.

Inversão potencial: 0--6V DC nível baixo

Terminais de saída do interruptor: 4 pares, contato morto, capacidade de ruptura: 110V/2A, 220V/1A

6. Faixa de medição de tempo

Faixa: 1ms-9999s; Precisão: 1ms

7. Dimensão

Dimensão: 455 (mm) × 530 (mm) × 220 (mm)

Peso: 30Kg.

8. Poder

AC220V±10%

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine inventou váriosConjunto de teste de relécomo mostrado como formulário:

INFORMAÇÕES PARA PEDIDO DEConjunto de teste de relé
Gato. Não.	Corrente AC (A) e Precisão	Corrente DC (A) e Precisão	Tensão CA (V) e Precisão	Tensão DC (V) e Precisão
VS-JB-III	0 a 5,0 a 50, 0 a 100, 0,5%	0 a ±20, 0,5%	0 a 250, 0,5%	0 a ±250, 0,5%
VS-JB900B	0 a 40, 0,5%	0 a ±30, 0,5%	0 a 125, 0,5%	0 a ±150, 0,5%
VS-JB900C	0 a 30, 0,5%	0 a ±20, 0,5%	0 a 125, 0,5%	0 a ±150, 0,5%
VS-JB901	0 a 40, 0,2%	0 a ±10, 0,2%	0 a 125, 0,5%	0 a ±150, 0,2%
VS-JB902	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,2%
VS-JB902S	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,5%
VS-JB903	0 a 40, 0,2%	0 a ±10, 0,5%	0 a 125, 0,5%	0 a ±150, 0,2%
VS-JB904	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,2%

Gato. Não.	Número de Voltagem	Número de corrente	Operativo Sistema	Instrumento Estrutura	Dimensão (milímetros)	Peso (kg)
VS-JB-III	2	2		SCM	450 x 280 x 275	18
VS-JB900B	4	3	Ganhe XP	IPC	455 x 530 x 220	30
VS-JB900C	6	6	Ganhe XP	IPC	455 x 530 x 220	49
VS-JB901	4	3	Ganhe XP	IPC	410 x 190 x 420	12.5
VS-JB902	4	3	Ganhe XP	IPC	328 x 168 x 250	11
VS-JB902S	6	6	Ganhe XP	IPC	390 x 280 x 170	15
VS-JB903	4	3	Ganhe XP	IPC	410 x 190 x 420	18
VS-JB904	6	6	Ganhe XP	IPC	410 x 190 x 420	18

Com base nos problemas da Cadeia de Suprimentos: Entre em contato com o seu Distribuidor Weshine Autorizado preferido para preços atuais e prazos de entrega.
