Kit de teste de relé

Descrição do produto

Dados os diferentes requisitos funcionais dos sistemas de proteção da rede, as capacidades de teste requerem um nível mais elevado de hardware e software de teste sofisticado para analisar a operação de todo o sistema de proteção (ou componentes de proteção individuais) em situações da “vida real”. Melhorias semelhantes na simplificação da interface do usuário e no controle de software dos instrumentos de teste são ainda necessárias para atender a essas capacidades de teste em expansão. Fique tranquilo, não importa o quão complexo seja, todos os aspectos do teste de relé podem ser facilmente tratados com a linha abrangente de kits de teste de relé da Weshine® (série VS-JB900). Além disso, quer você esteja testando relés eletromecânicos tradicionais ou dispositivos modernos em rede IEC 61850, nossos produtos robustos oferecem a alta potência necessária e ainda são portáteis para testes práticos.

Introdução do produto

Kit de teste de relé Weshine®

Weshine® desenvolveu o primeiro kit de teste de relé de proteção acionado por software em 2013, e continuamos a oferecer modelos que vão desde controle por computador (com uma interface de usuário simples e abrangente com tela de toque integrada) até dispositivos de teste portáteis e operados manualmente em estilo de laboratório. para atender a todos os requisitos. Um requisito do kit de teste de relé. As soluções de teste de relés podem ser uma proposta cara quando o software é cobrado separadamente, mas com as soluções Weshine®, o software necessário para testar a maioria dos relés está incluído no conjunto de testes, portanto você não incorrerá em custos adicionais.

Nossa rica herança na fabricação de relés e soluções de teste de injeção primária se beneficia da extensa experiência da empresa em testes de relés. Esta experiência também impulsiona o sucesso do nosso sistema de suporte global - Weshine® está aqui para ajudá-lo onde quer que você esteja!

INFORMAÇÃO DO PRODUTO

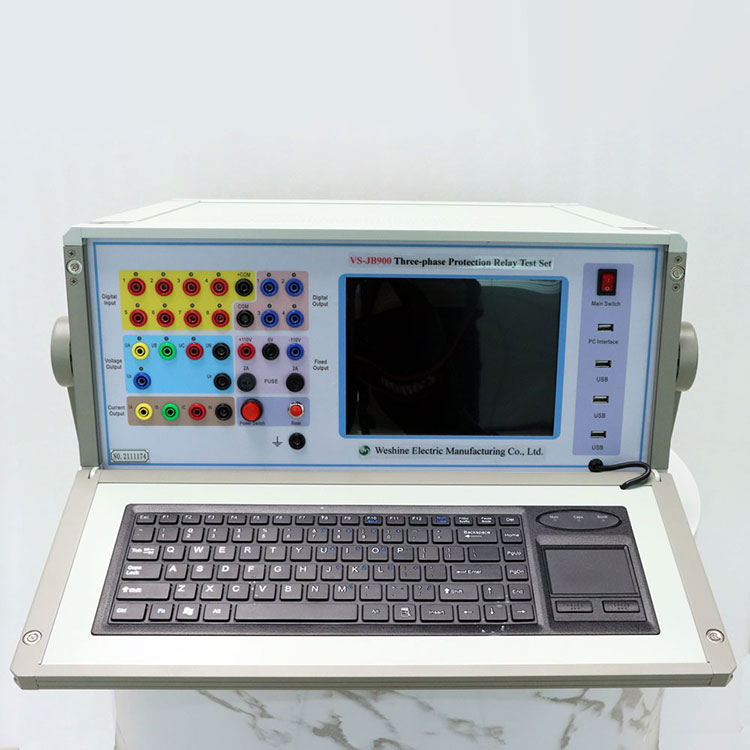

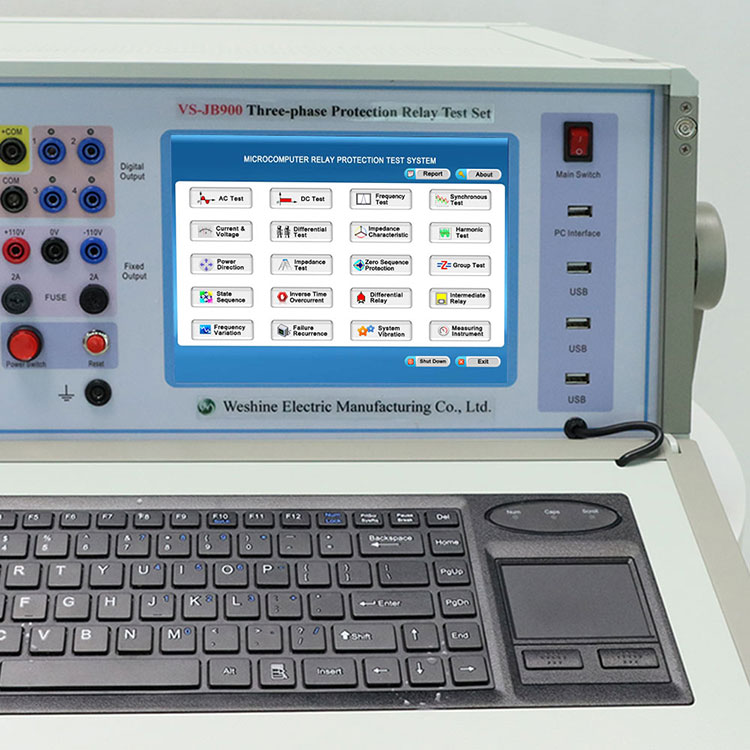

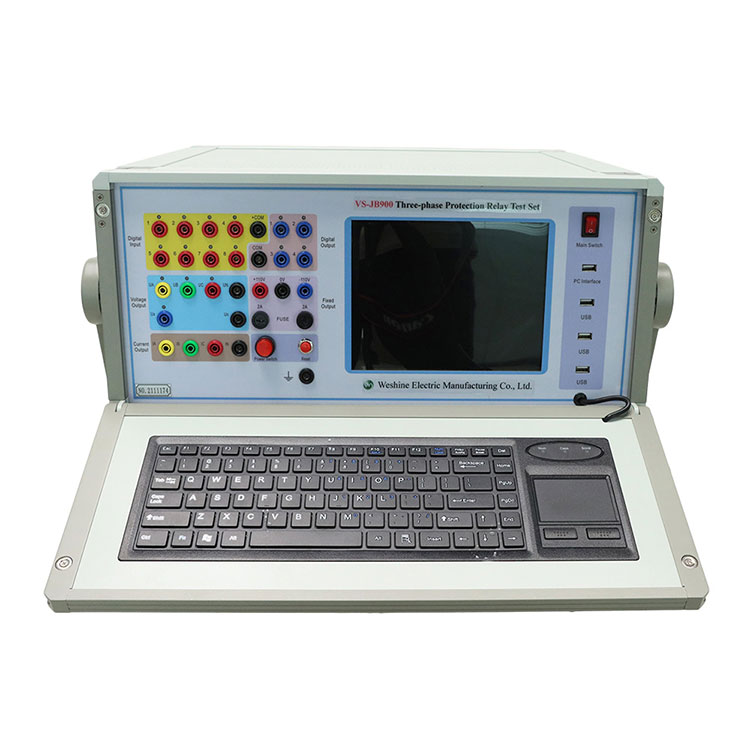

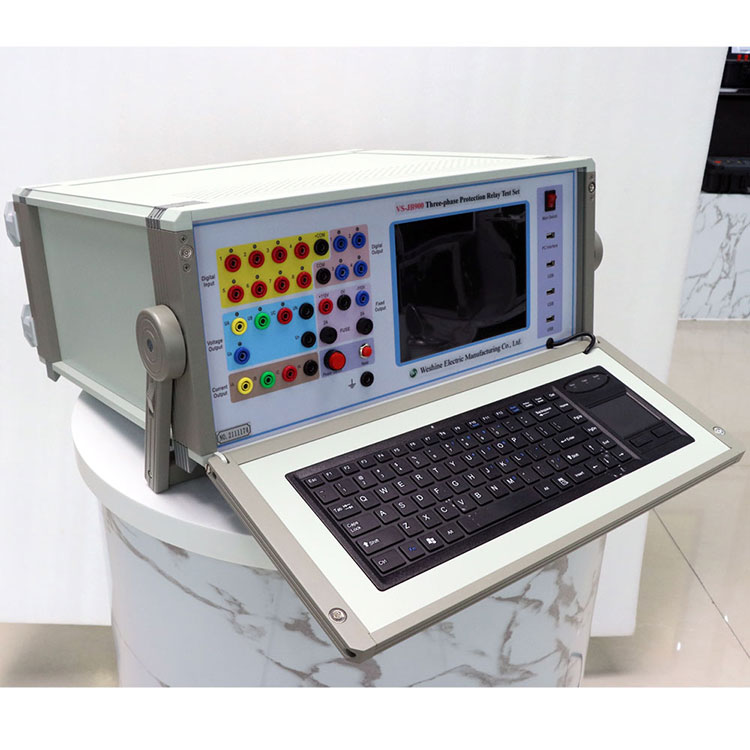

Nome do Produto	CONJUNTO DE TESTE DE RELÉ DE PROTEÇÃO TRIFÁSICO
Canais de Tensão	4	Canais de Atual	3
	FONTE DE CORRENTE CA
	0 ~ 40 A/fase, precisão 0,5%
	FONTE DE CORRENTE DC
	0 ~ ±30 A/fase, precisão: 0,5%
	FONTE DE TENSÃO CA
	Tensão de fase:0 ~ 125 V/fase; Tensão de linha: 0 ~ 250 V
	FONTE DE TENSÃO CC
	Tensão de fase: 0~±150 V; Tensão da linha: 0~±300 V
Poder	Potência máxima de saída de cada fase: 420 VA
	Potência máxima de saída de 3 correntes paralelas: 900 VA
	Tempo máximo de trabalho permitido de 3 correntes paralelas: 10 s

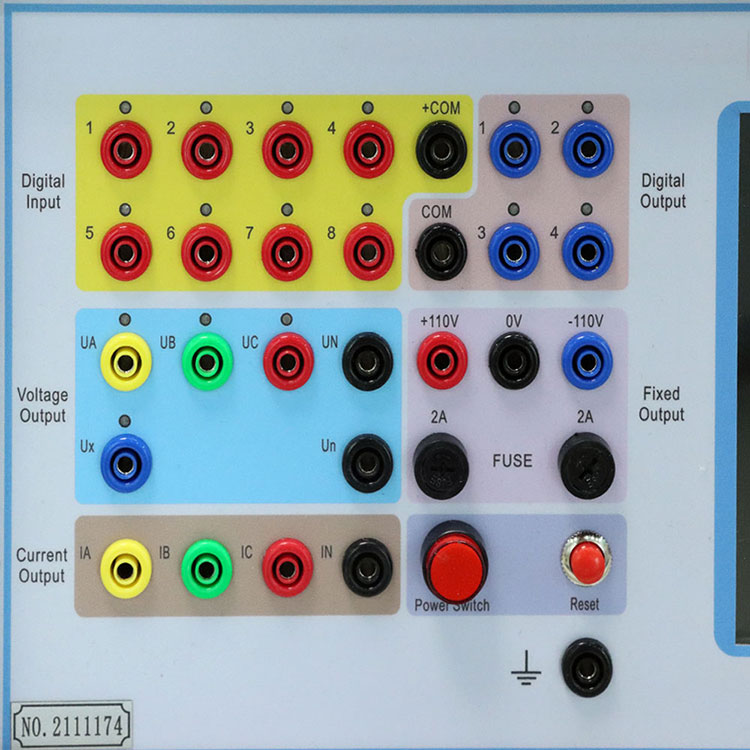

Terminais de entrada	8 pares	Terminais de saída	4 pares
Padrões	DL/T624-1997...	Certificados	CE; CEM; DVE; ISO; CEI;
Dimensões	455mm530mm220mm	Número do modelo	VS-JB900B

Seleções

Weshine® tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine® inventou vários kits de teste de relé conforme mostrado no formulário:

INFORMAÇÕES PARA PEDIDO DE Kit de teste de relé
Gato. Não.	Corrente CA (A) e Precisão	Corrente DC (A) e Precisão	Tensão CA (V) e Precisão	Tensão CC (V) e Precisão
VS-JB-III	0 a 5,0 a 50, 0 a 100, 0,5%	0 a ±20, 0,5%	0 a 250, 0,5%	0 a ±250, 0,5%
VS-JB900B	0 a 40, 0,5%	0 a ±30, 0,5%	0 a 125, 0,5%	0 a ±150, 0,5%
VS-JB900C	0 a 30, 0,5%	0 a ±20, 0,5%	0 a 125, 0,5%	0 a ±150, 0,5%
VS-JB901	0 a 40, 0,2%	0 a ±10, 0,2%	0 a 125, 0,5%	0 a ±150, 0,2%
VS-JB902	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,2%
VS-JB902S	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,5%
VS-JB903	0 a 40, 0,2%	0 a ±10, 0,5%	0 a 125, 0,5%	0 a ±150, 0,2%
VS-JB904	0 a 30, 0,2%	0 a ±10, 0,5%	0 a 125, 0,2%	0 a ±150, 0,2%

Gato. Não.	Número de tensão	Número de Corrente	Operativo Sistema	Instrumento Estrutura	Dimensão (milímetros)	Peso (kg)
VS-JB-III	2	2	\	SCM	450x280x275	18
VS-JB900B	4	3	Ganhe XP	CIP	455x530x220	30
VS-JB900C	6	6	Ganhe XP	CIP	455x530x220	49
VS-JB901	4	3	Ganhe XP	CIP	410x190x420	12.5
VS-JB902	4	3	Ganhe XP	CIP	328 x 168 x 250	11
VS-JB902S	6	6	Ganhe XP	CIP	390 x 280 x 170	15
VS-JB903	4	3	Ganhe XP	CIP	410x190x420	18
VS-JB904	6	6	Ganhe XP	CIP	410x190x420	18

Com base em questões da cadeia de suprimentos: entre em contato com seu distribuidor autorizado Weshine® preferido para obter preços e prazos de entrega atuais.

Certificados de Qualidade

Weshine® tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine® inventou vários kits de teste de relé conforme mostrado no formulário:

envio

Para obter mais informações sobre as soluções de serviço da Weshine, entre em contato com nosso representante de vendas on-line 24 horas por dia, 7 dias por semana, para obter orçamentos da Weshine®.
