Teste PT CT

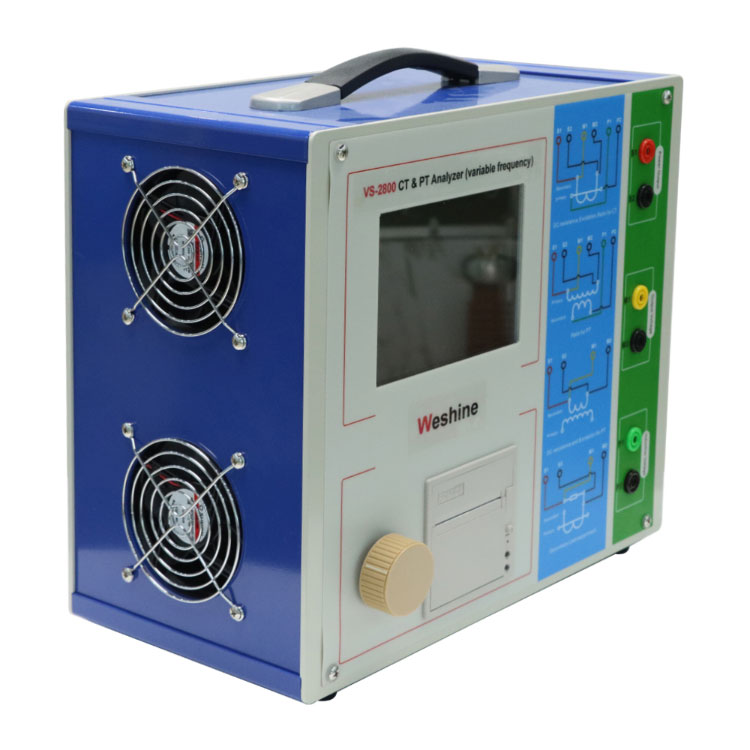

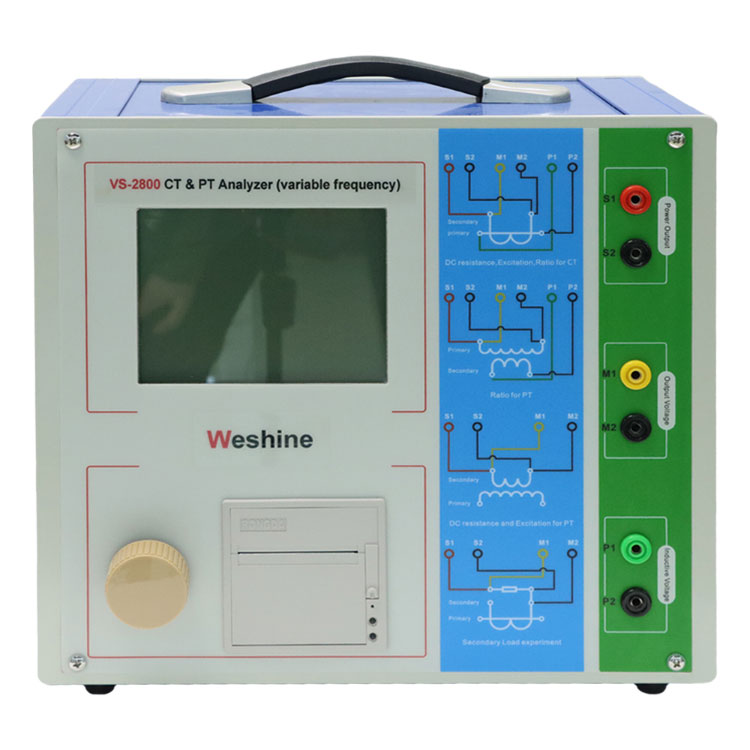

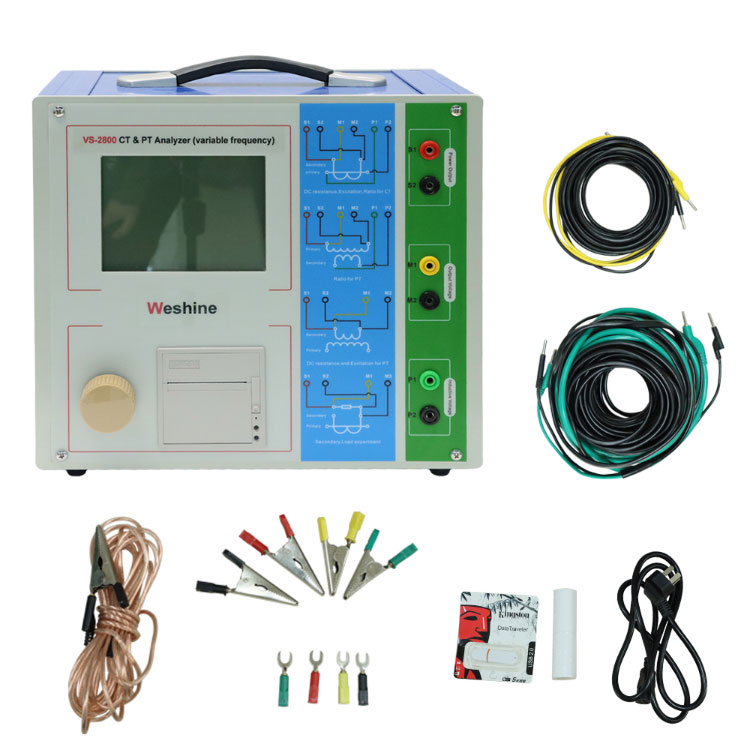

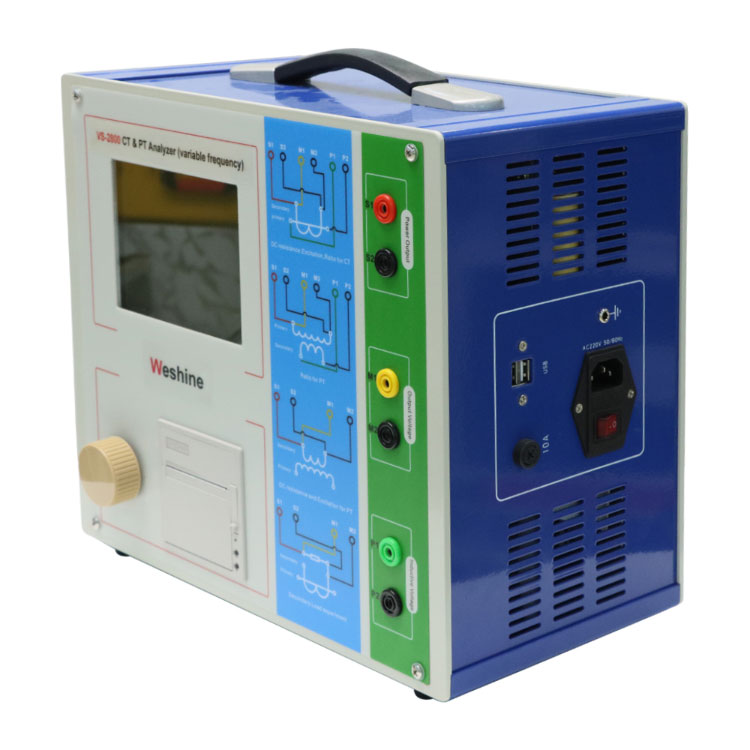

Weshine®, o CT PT Analyzer inventado para o PT CT Test, é um novo produto criado após adotar amplamente as sugestões dos clientes e pesquisas teóricas aprofundadas. É baseado no testador integrado de transformadores automáticos da série FA, amplamente aclamado e aplicado, produzido por nossa empresa. Usando DSP e braço de alto desempenho, tecnologia de fabricação avançada garante desempenho de produto estável e confiável, funções completas, alto grau de automação, alta eficiência, que está no nível de liderança na China. É uma indústria profissional de equipamentos de teste para testes de transformadores de instrumentos.
Enviar consulta Baixar PDF
Descrição do produto
CT PT Analyzer para teste de PT CT
Completo, não apenas satisfaz os requisitos de teste de vários TCs (incluindo classe TP), como as características de excitação (ou seja, características volt-ampère), relação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e deslocamento de fase, mas também pode ser usado para testes de vários TPs, incluindo características de excitação da unidade eletromagnética, relação, polaridade, resistência do enrolamento secundário, erro de relação e deslocamento de fase.
Forneça automaticamente parâmetros CT, VT, incluindo tensão/corrente do ponto de joelho, curva de erro de 10%, fator limite de precisão (ALF), fator de segurança do instrumento (FS), segunda constante de tempo (Ts), coeficiente de remanência (Kr), saturado e insaturado indutância etc
De acordo com os tipos de transformadores e níveis de automático, escolha qual teste padrão.
Baseado no princípio avançado do método de teste de baixa frequência que pode atender ao teste CT em tensão de joelho de até 30 kV.
O instrumento pode armazenar 2.000 grupos de dados de teste que não serão perdidos quando desligados. Após o término do teste, os dados podem ser copiados para o PC pelo disco USB para análise e serem transformados em relatório WORD.
O teste é simples e conveniente, um clique pode completar testes de resistência secundária CT, excitação, relação e olaridade.
Fácil de transportar, pois pesa menos de 9 kg.
WeshineTeste PT CTParâmetro (Especificação)
|
Nome |
Analisador CT PT paraTeste PT CT |
|
|
Uso |
Classe P/TP CT |
|
|
Resultado |
0~180Vrmsï¼12Armsï¼18Aï¼valor de picoï¼ |
|
|
Relação CT |
Variar |
1~30000 |
|
precisão |
±0,05% |
|
|
Índice PT |
Variar |
1~30000 |
|
precisão |
±0,05% |
|
|
Estágio |
Variar |
±5min |
|
precisão |
0,5min |
|
|
resistência DC |
Variar |
0~300Ω |
|
precisão |
2%±2mΩ |
|
|
Fardo |
Variar |
0~300VA |
|
precisão |
2%±0,2VA |
|
|
Fonte de energia |
AC220V±10%ï¼50Hz |
|
|
Condições ambientais |
|
|
|
Peso e Dimensões |
Dimensões: 340 mm × 300 mm × 150 mm, Peso |
|
Aplicação típica
A descrição do parâmetro de teste CT de WeshineTeste PT CTé:
|
parâmetros |
Descrição |
P |
TPY |
a medida |
relações públicas |
PX |
TPS |
TPX |
TPZ |
|
|
corrente primária nominal |
Usado para calcular a relação de corrente real com precisão |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
carga nominal |
Carga nominal da placa, fator de potência para 0,8 ou 1 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
fator de potência |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
Coeficiente de limite preciso nominalKalf |
As disposições da placa,padrão10,usado para calcular o limite e.m.f. e seu erro composto correspondente |
√ |
|
|
|
|
|
|
|
|
|
Coeficiente de corrente de curto-circuito simétrico nominalKssc |
As disposições da placa, padrão10, usadas para calcular o pico e seus limites correspondentes e.m.f transienterror |
|
√ |
|
|
|
√ |
√ |
√ |
|
|
Constante de tempo primária |
padrão: 100ms |
|
√ |
|
|
|
|
√ |
√ |
|
|
Segunda constante de tempo |
padrão: 3000ms |
|
√ |
|
|
|
|
|
√ |
|
|
Ciclo de trabalho |
C-t1-O ou C-t1-O-tfr-C-t2-Oï¼padrão: ciclo C-t1-O |
|
√ |
|
|
|
|
√ |
|
|
|
t1 |
Limite de tempo atual pela primeira vez, padrão: 100ms |
|
√ |
|
|
|
|
√ |
|
|
|
tal1 |
Tempo necessário para atingir a precisão especificada durante o primeiro ciclo de magnetização, padrão: 40ms |
|
|
|
|
|
|
|
|
|
|
tfr |
Tempo necessário para atingir a precisão especificada durante o segundo ciclo de magnetização, padrão: 500 ms, Escolha C-t1-O-tfr-C-t2-O, Ciclo será mostrado |
|
√ |
|
|
|
|
√ |
|
|
|
t2 |
Limite de tempo atual para a segunda vez, padrão: 100 ms. Escolha C-t1-O-tfr-C-t2-O, Ciclo será mostrado |
|
√ |
|
√ |
|
|
√ |
|
|
|
tal2 |
Segundo o fluxo mantendo limites precisos de tempo, padrão: 40ms |
|
√ |
|
|
|
|
√ |
|
|
|
escolha C-t1-O-tfr-C-t2-O, o ciclo será mostrado |
||||||||||
|
Coeficiente nominal de segurança do instrumento FS |
Regulagem da placa de identificação, padrão: 10 |
|
|
√ |
|
|
|
|
|
|
|
Usado para cálculo do limite de erro composto e sua força eletromotriz correspondente |
||||||||||
|
Coeficientes de cálculo nominal |
|
|
|
|
|
√ |
|
|
|
|
|
Potencial de ponto de inflexão nominal (Ek) |
|
|
|
|
|
√ |
|
|
|
|
|
Ou seja, correspondendo a Ek |
|
|
|
|
|
√ |
|
|
|
|
|
fator de dimensionamento |
|
|
|
|
|
|
√ |
|
|
|
|
Classificação Ual |
A tensão limite quadrática equivalente nominal |
|
|
|
|
|
√ |
|
|
|
|
Ial correspondendo com Ual |
|
|
|
|
|
|
√ |
|
|
A descrição do parâmetro de teste PT de WeshineTeste PT CTé:
|
item experimental |
Descrição |
Diagrama de ligação |
||
|
resistência |
excitação |
Razão |
||
|
√ |
|
|
Meça a resistência do enrolamento secundário do TC |
Fig 2.10, deve ser desconectado se estiver medindo o enrolamento primário. |
|
√ |
√ |
|
Meça a resistência do enrolamento secundário do TC e a característica de excitação |
Fig 2.10, deve ser desconectado se estiver medindo o enrolamento primário. |
|
|
|
√ |
Verifique sua proporção e polaridade |
Fig. 2.11 |
Seleções
Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, a Weshine inventou vários analisadores CT PT paraTeste PT CTcomo mostrado como formulário:
|
INFORMAÇÕES DE PEDIDO DE CT PTANALYZER PARATeste PT CT |
|||||
|
Gato. Não. |
Tensão máxima de teste |
Corrente máxima de teste |
Precisão do Teste de Razão |
Dimensões |
Peso |
|
VS-2800 |
0 a 2500 Vrms |
0 a 1000 A |
±0,2% |
425 x 290 x 310 mm |
30kg |
|
VS-2800A |
0 a 180 Vrms |
0 a 150 A |
±0,1% |
340 x 300 x 150 mm |
9kg |
|
VS-2800B |
0 a 180 Vrms |
0 a 150 A |
±0,05% |
340 x 300 x 150 mm |
9kg |
*Com base nos problemas da Cadeia de Suprimentos: Entre em contato com seu Distribuidor Autorizado Weshine preferido para preços atuais e prazos de entrega.
|
COMO ESCOLHER CT PT ANALYZERFORTeste PT CT? ■VS-2800:Frequência de potência verdadeira, simula o estado de trabalho do transformador. ■VS-2800A:Atualizado com base no VS-2800, usando tecnologia de conversão de frequência, corpo compacto, forte anti-interferência, menor tensão de teste significa mais seguro e confiável. ■VS-2800B:A precisão incomparável do teste de relação de giros atingiu 0,05%, pequena inovação, grande sabedoria. |
Certificados de qualidade
Sempre acreditamos que todo o sucesso de nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos. Analisador CTPT paraTeste PT CTatendem aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001,ISO14000:14001 e nosso rigoroso sistema de controle de qualidade.
