Teste de Transformador de Potencial

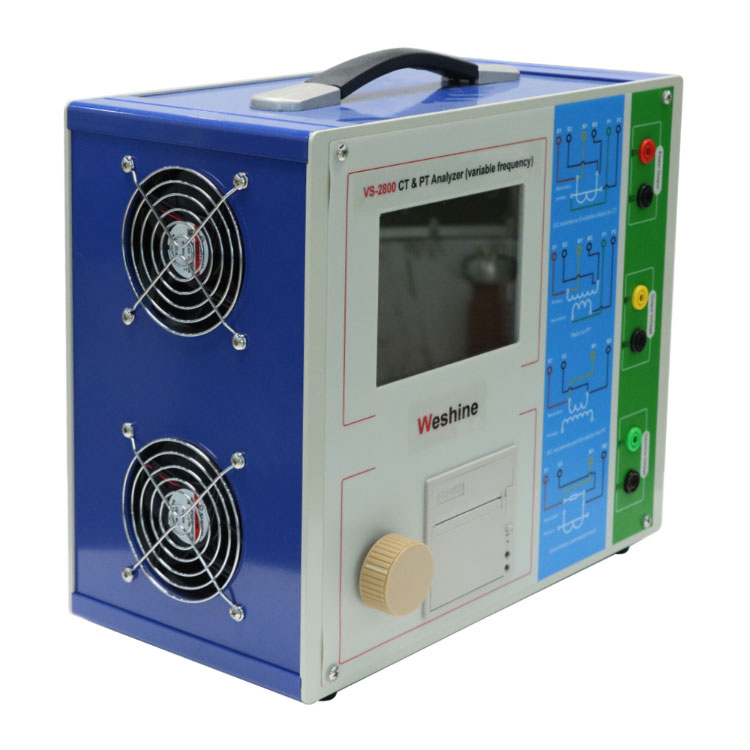

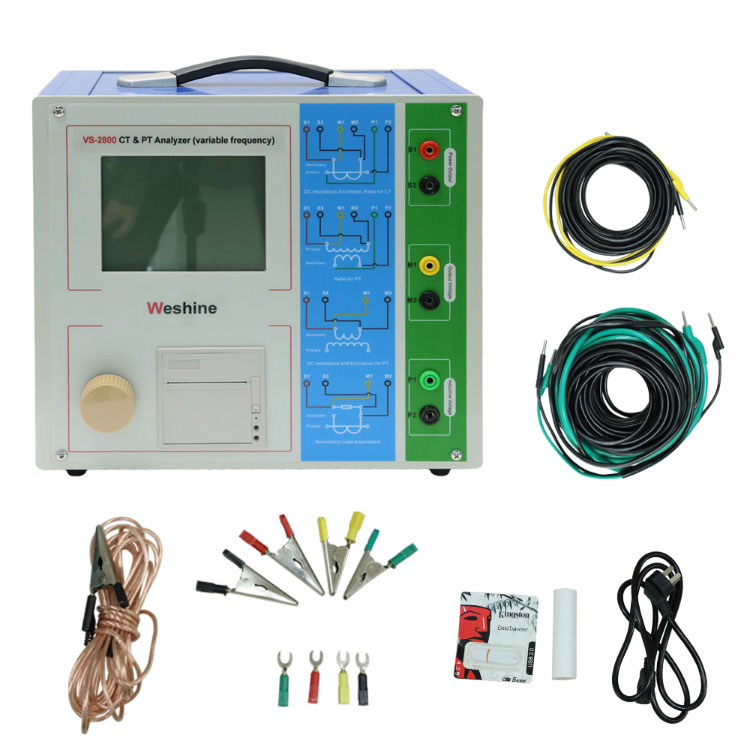

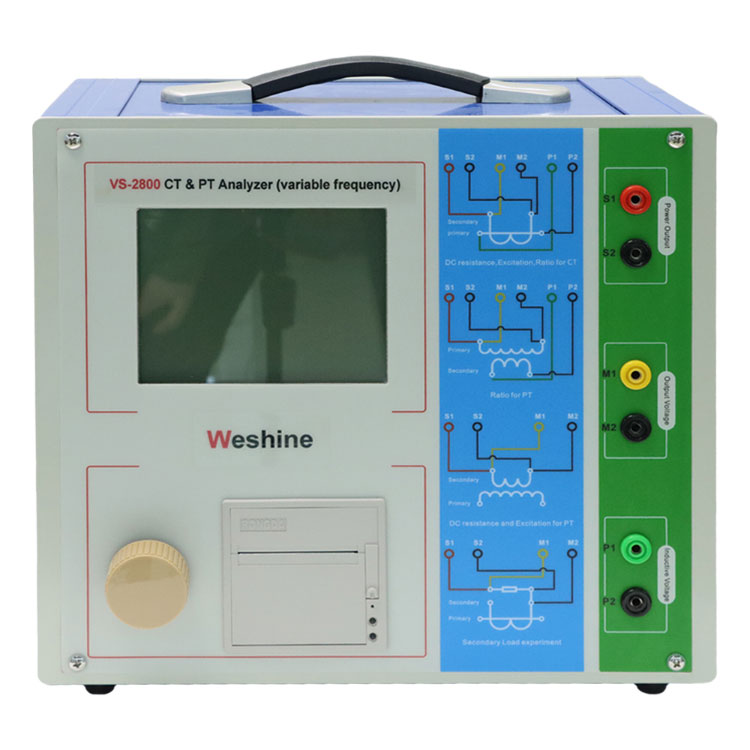

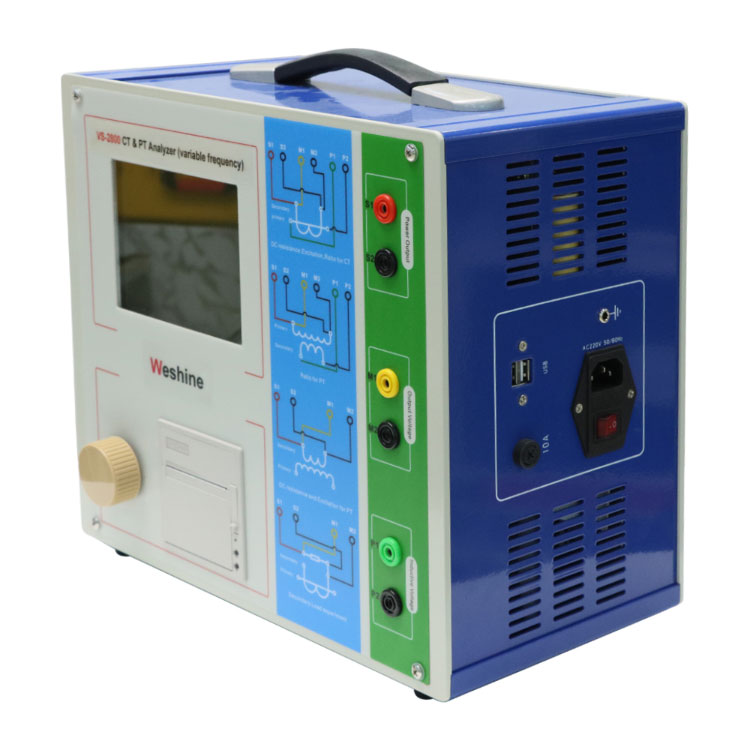

Weshine®, o CT PT Analyzer inventado para testes de transformadores de potencial, é um novo produto criado após adotar amplamente as sugestões dos clientes e pesquisas teóricas aprofundadas. É baseado no testador integrado de transformadores automáticos da série FA, amplamente aclamado e aplicado, produzido por nossa empresa. Usando DSP e braço de alto desempenho, tecnologia de fabricação avançada garante desempenho de produto estável e confiável, funções completas, alto grau de automação, alta eficiência, que está no nível de liderança na China. É uma indústria profissional de equipamentos de teste para testes de transformadores de instrumentos.

Enviar consulta Baixar PDF

Descrição do produto

Analisador CT PT para teste de transformador de potencial

Completo, não apenas satisfaz os requisitos de teste de vários TCs (incluindo classe TP), como as características de excitação (ou seja, características volt-ampère), relação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e deslocamento de fase, mas também pode ser usado para testes de vários TPs, incluindo características de excitação da unidade eletromagnética, relação, polaridade, resistência do enrolamento secundário, erro de relação e deslocamento de fase.

Forneça automaticamente parâmetros CT, VT, incluindo tensão/corrente do ponto de joelho, curva de erro de 10%, fator limite de precisão (ALF), fator de segurança do instrumento (FS), segunda constante de tempo (Ts), coeficiente de remanência (Kr), saturado e insaturado indutância etc

De acordo com os tipos de transformadores e níveis de automático, escolha qual teste padrão.

Baseado no princípio avançado do método de teste de baixa frequência que pode atender ao teste CT em tensão de joelho de até 30 kV.

O instrumento pode armazenar 2.000 grupos de dados de teste que não serão perdidos quando desligados. Após o término do teste, os dados podem ser copiados para o PC pelo disco USB para análise e serem transformados em relatório WORD.

O teste é simples e conveniente, um clique pode completar testes de resistência secundária CT, excitação, relação e olaridade.

Fácil de transportar, pois pesa menos de 9 kg.

WeshineTeste de Transformador de PotencialParâmetro (Especificação)

Nome		Analisador CT PT paraTeste de Transformador de Potencial
Uso		Classe P/TP CT
Resultado		0~180Vrmsï¼12Armsï¼18Aï¼valor de picoï¼
Relação CT	Variar	1~30000
Relação CT	precisão	±0,05%
Índice PT	Variar	1~30000
Índice PT	precisão	±0,05%
Estágio	Variar	±5min
Estágio	precisão	0,5min
resistência DC	Variar	0~300Î©
resistência DC	precisão	2%±2mÎ©
Fardo	Variar	0~300VA
Fardo	precisão	2%±0,2VA
Fonte de energia		AC220V±10%ï¼50Hz
Condições ambientais
Peso e Dimensões		Dimensões: 340 mm × 300 mm × 150 mm, Peso

Aplicação típica

A descrição do parâmetro de teste CT de WeshineTeste de Transformador de Potencialé:

parâmetros	Descrição	P	TPY	a medida	relações públicas	PX	TPS	TPX	TPZ
corrente primária nominal	Usado para calcular a relação de corrente real com precisão	√	√	√	√	√	√	√	√
carga nominal	Carga nominal da placa, fator de potência para 0,8 ou 1	√	√	√	√	√	√	√	√
fator de potência	Carga nominal da placa, fator de potência para 0,8 ou 1	√	√	√	√	√	√	√	√
Coeficiente de limite preciso nominalKalf	As disposições da placa, padrão10, usadas para calcular o limite e.m.f. e seu erro composto correspondente	√
Coeficiente de limite preciso nominalKalf		√
Coeficiente de corrente de curto-circuito simétrico nominalKssc	As disposições da placa, padrão10, usadas para calcular o pico e seus limites correspondentes e.m.f transienterror		√				√	√	√
			√				√	√	√
Constante de tempo primária	padrão: 100ms		√					√	√
Segunda constante de tempo	padrão: 3000ms		√						√
Ciclo de trabalho	C-t1-O ou C-t1-O-tfr-C-t2-Oï¼padrão: ciclo C-t1-O		√					√
t1	Limite de tempo atual pela primeira vez, padrão: 100ms		√					√
tal1	Tempo necessário para atingir a precisão especificada durante o primeiro ciclo de magnetização, padrão: 40ms
tfr	Tempo necessário para atingir a precisão especificada durante o segundo ciclo de magnetização, padrão: 500 ms, Escolha C-t1-O-tfr-C-t2-O, Ciclo será mostrado		√					√
t2	Limite de tempo atual para a segunda vez, padrão: 100 ms. Escolha C-t1-O-tfr-C-t2-O, Ciclo será mostrado		√		√			√
tal2	Segundo o fluxo mantendo limites precisos de tempo, padrão: 40ms		√					√
tal2	escolha C-t1-O-tfr-C-t2-O, o ciclo será mostrado		√					√
Coeficiente nominal de segurança do instrumento FS	Regulagem da placa de identificação, padrão: 10			√
Coeficiente nominal de segurança do instrumento FS	Usado para cálculo do limite de erro composto e sua força eletromotriz correspondente			√
Coeficientes de cálculo nominal						√
Potencial de ponto de inflexão nominal (Ek)						√
Ou seja, correspondendo a Ek						√
fator de dimensionamento							√
Classificação Ual	A tensão limite quadrática equivalente nominal						√
Ial correspondendo com Ual							√

A descrição do parâmetro de teste PT de WeshineTeste de Transformador de Potencialé:

item experimental			Descrição	Diagrama de ligação
resistência	excitação	Razão	Descrição	Diagrama de ligação
√			Meça a resistência do enrolamento secundário do TC	Fig 2.10, deve desconectar se estiver medindo o enrolamento primário.
√	√		Meça a resistência do enrolamento secundário do TC e a característica de excitação	Fig 2.10, deve desconectar se estiver medindo o enrolamento primário.
		√	Verifique sua proporção e polaridade	Fig. 2.11

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, a Weshine inventou vários analisadores CT PT paraTeste de Transformador de Potencialcomo mostrado como formulário:

INFORMAÇÕES DE PEDIDO DE CT PTANALYZER PARATeste de Transformador de Potencial
Gato. Não.	Tensão máxima de teste	Corrente máxima de teste	Precisão do Teste de Razão	Dimensões	Peso
VS-2800	0 a 2500 Vrms	0 a 1000 A	±0,2%	425 x 290 x 310 mm	30kg
VS-2800A	0 a 180 Vrms	0 a 150 A	±0,1%	340 x 300 x 150 mm	9kg
VS-2800B	0 a 180 Vrms	0 a 150 A	±0,05%	340 x 300 x 150 mm	9kg

*Com base nos problemas da Cadeia de Suprimentos: Entre em contato com seu Distribuidor Autorizado Weshine preferido para preços atuais e prazos de entrega.

COMO ESCOLHER CT PT ANALYZERFORTeste de Transformador de Potencial?

■VS-2800:Frequência de potência verdadeira, simula o estado de trabalho do transformador.

■VS-2800A:Atualizado com base no VS-2800, usando tecnologia de conversão de frequência, corpo compacto, forte anti-interferência, menor tensão de teste significa mais seguro e confiável.

■VS-2800B:A precisão incomparável do teste de relação de giros atingiu 0,05%, pequena inovação, grande sabedoria.
