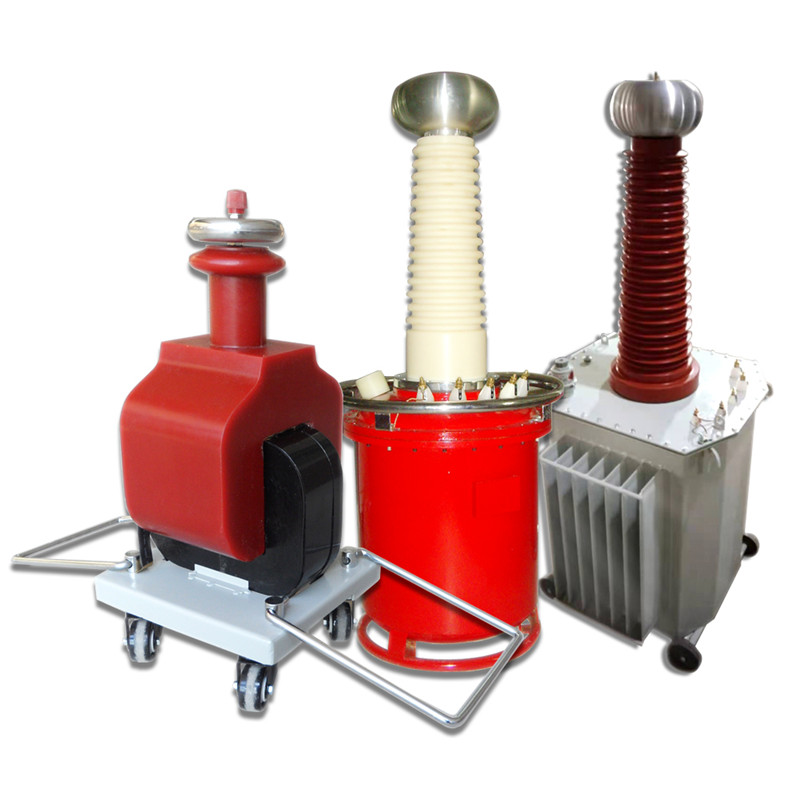

Transformador de Teste Hipot

Weshine® inventou o transformador de teste Hipot para teste de resistência dielétrica, adequado para testes CA de 50/60 Hz de objetos de teste de baixa capacidade. Opcionalmente, essas unidades também podem ser atualizadas para funcionar como conjuntos de teste CC, montando o anexo do retificador na parte superior do transformador. Weshine® Hipot Test Transformer para teste de resistência dielétrica com alta qualidade e precisão, inventado e produzido de acordo com os padrões nacionais, solução completa de teste elétrico disponível. Entre em contato conosco para mais detalhes do transformador de teste Hipot para teste de resistência dielétrica da Weshine®!

Enviar consulta

Descrição do produto

Transformador de teste Hipot para teste de resistência dielétrica

Introdução do produto:

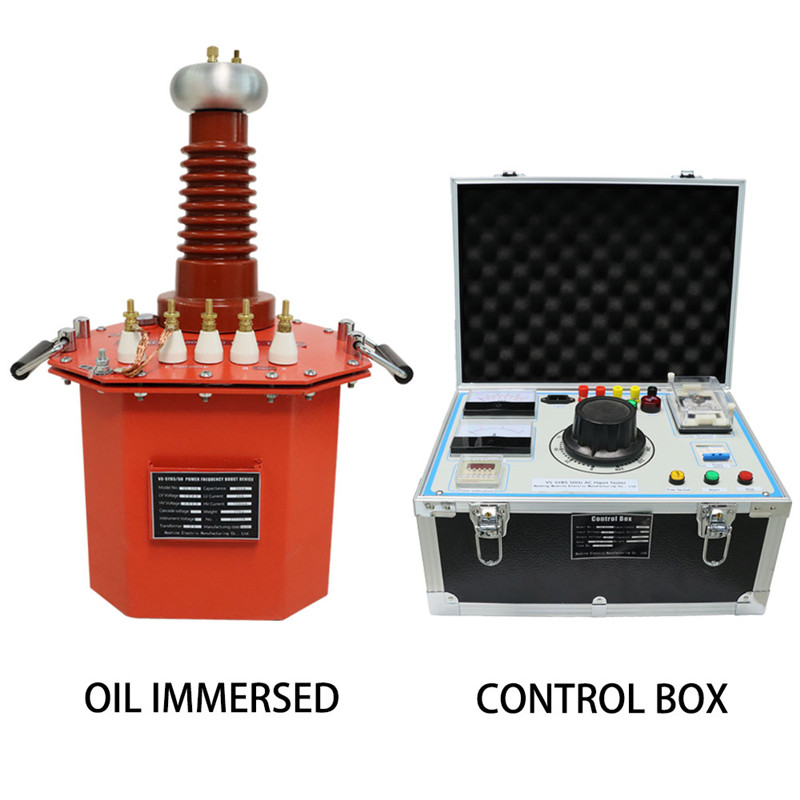

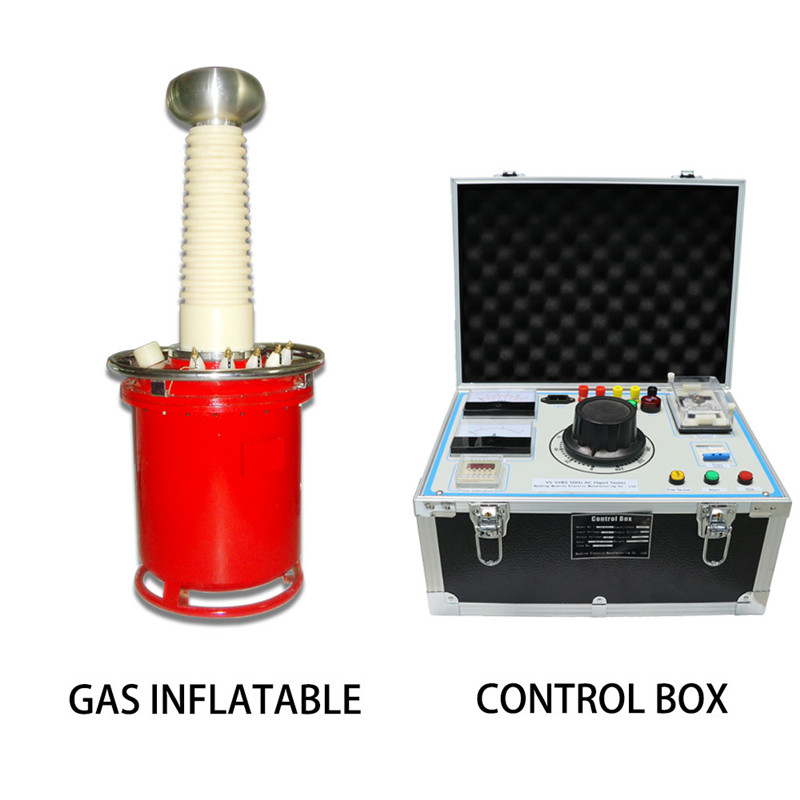

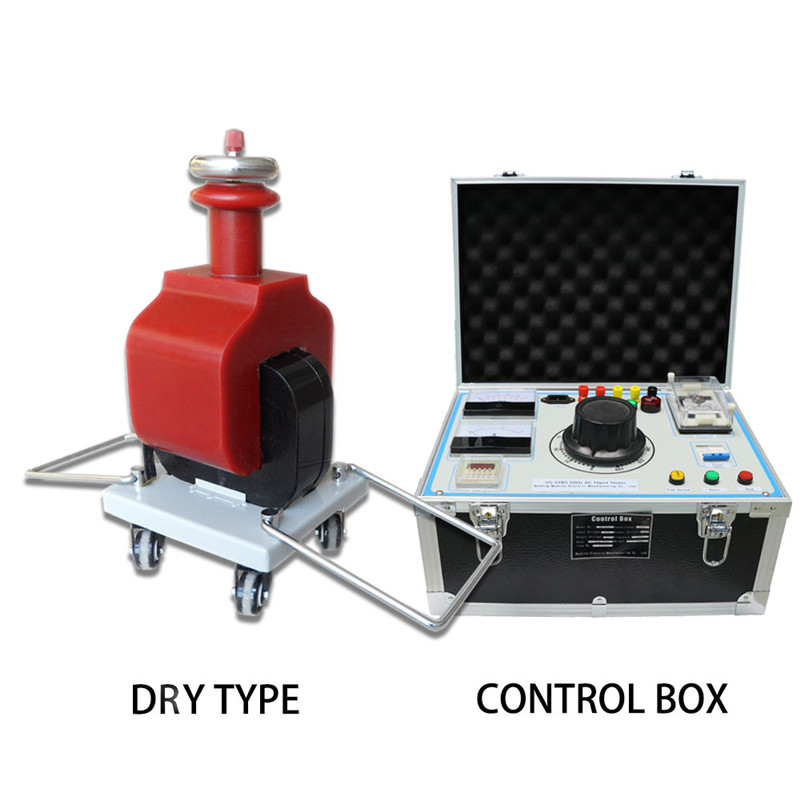

Weshine® Transformador de teste Hipot para teste de resistência dielétrica, o design de duas peças permite que o operador use a unidade a uma distância segura. A unidade de controle é usada para operar o transformador de alta tensão. A unidade consiste em um variac, instrumentos de exibição de corrente/tensão, um temporizador para a duração do teste e um circuito de segurança. O enrolamento de baixa tensão pode ser continuamente excitado de zero até o valor máximo para que uma certa saída esteja disponível por um período pré-determinado. A duração da operação depende da aplicação, variando de alguns minutos a operação contínua.

A tensão de entrada do transformador de teste Hipot para a série de teste de resistência dielétrica é 200V ou 400V, que é conectada à caixa de controle correspondente (tabela), e a tensão de entrada é ajustada ao enrolamento primário (baixa tensão) do transformador de teste através do auto regulador de voltagem. Usando o princípio da indução eletromagnética, a pressão do enrolamento secundário (alta tensão) Sua relação com o número de voltas do enrolamento primário pode obter o mesmo múltiplo da alta tensão de saída, que pode ser ajustada continuamente de zero volts ao valor nominal mais alto . No teste de tensão suportável CC e corrente de fuga, desde que a pilha de silício de alta tensão seja aparafusada na extremidade de saída de alta tensão, a alta tensão CC pode ser obtida e sua amplitude é 1,4 vezes o valor de alta tensão da frequência de energia.

DADOS TÉCNICOS UNIVERSAIS*

Forma de onda da tensão de saída:	onda senoidal
Taxa de distorção da forma de onda de saída:	¤1%.
Perda de carga:	0,2%ï½0,35%
Nível de tensão suportável por indução:	1,1UO/1min.
A impedância de curto-circuito de um único transformador de teste é:
	4,5%ï½12% (±10%)
A precisão ajustável da tensão é de ±1%.
A instabilidade de tensão é inferior a 1%.
Função de proteção contra sobretensão.
Elevação da temperatura da superfície:	ï¼55â
Na capacidade nominal, tempo de operação contínua permitido:
0,5 horas (personalizado por muito tempo)
Forma de onda da tensão de saída:
Abaixo de 10 kVA, a cada 2 horas, permite operação contínua por 0,5 horas
Acima de 15 kVA, a cada 4 horas, permitir operação contínua por 0,5 horas
Com metade da tensão nominal e metade da corrente nominal, a operação contínua é permitida por 4 horas
