Teste de alto potencial CA

A Weshine® inventou o teste de alto potencial CA para teste de resistência dielétrica, adequado para testes CA de 50/60 Hz de objetos de teste de baixa capacidade. Opcionalmente, essas unidades também podem ser atualizadas para funcionar como conjuntos de teste CC, montando o anexo do retificador na parte superior do transformador. Teste de alto potencial Weshine® AC para teste de resistência dielétrica com alta qualidade e precisão, inventado e produzido de acordo com os padrões nacionais, solução completa de teste elétrico disponível. Entre em contato conosco para obter mais detalhes sobre o teste de alto potencial CA para teste de resistência dielétrica da Weshine®!

Enviar consulta

Descrição do produto

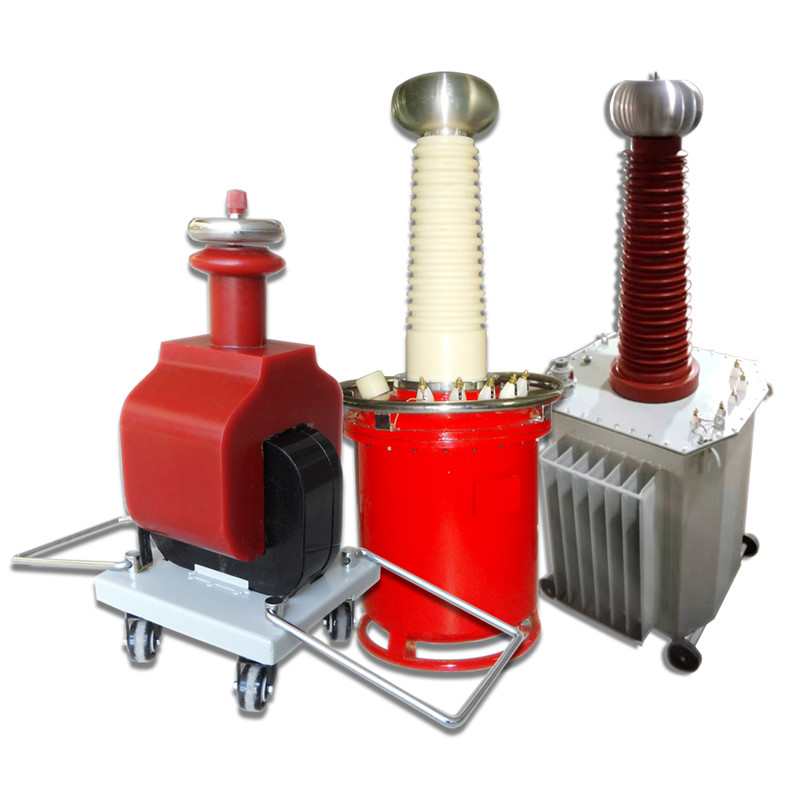

Teste de alto potencial CA para teste de resistência dielétrica

Introdução do produto:

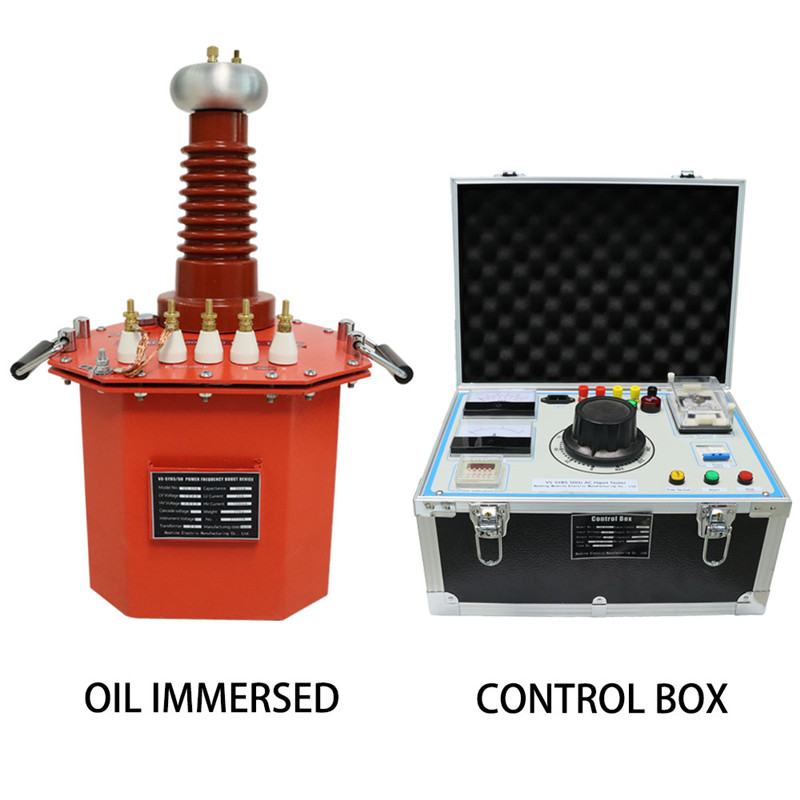

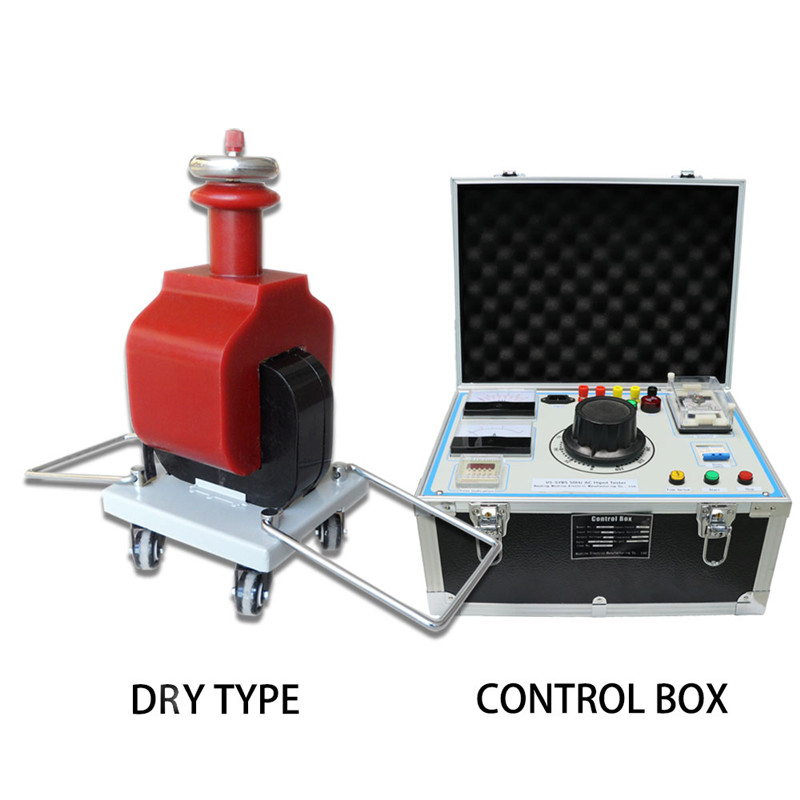

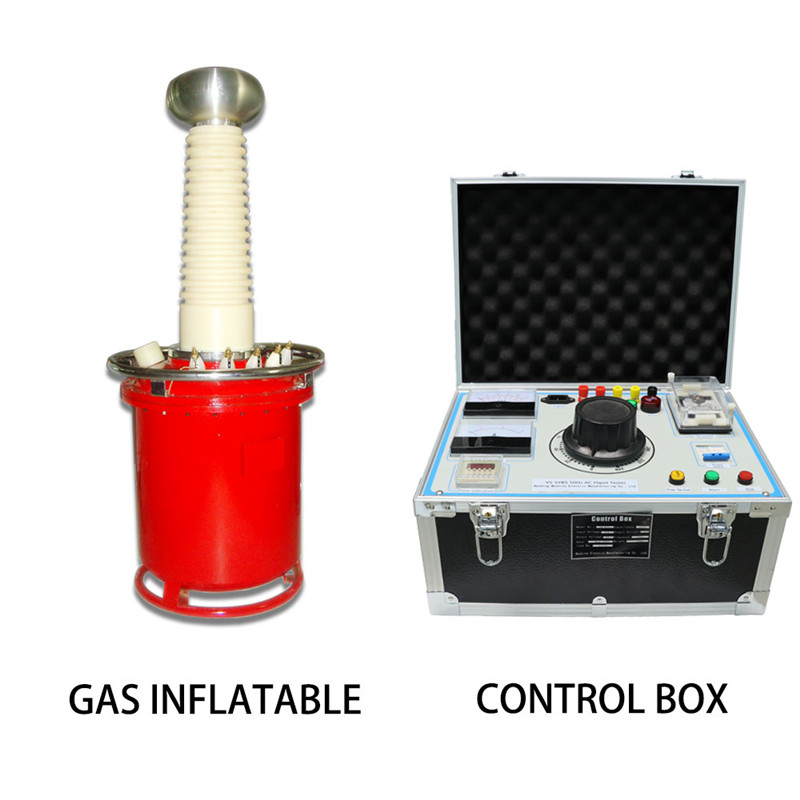

Weshine® Teste de alto potencial CA para teste de resistência dielétrica, o design de duas peças permite que o operador use a unidade a uma distância segura. A unidade de controle é usada para operar o transformador de alta tensão. A unidade consiste em um variac, instrumentos de exibição de corrente/tensão, um temporizador para a duração do teste e um circuito de segurança. O enrolamento de baixa tensão pode ser continuamente excitado de zero até o valor máximo para que uma certa saída esteja disponível por um período pré-determinado. A duração da operação depende da aplicação, variando de alguns minutos a operação contínua.

A tensão de entrada do teste de alto potencial CA para a série de teste de resistência dielétrica é de 200 V ou 400 V, que é conectada à caixa de controle correspondente (tabela), e a tensão de entrada é ajustada ao enrolamento primário (baixa tensão) do transformador de teste através do regulador automático de tensão. Usando o princípio da indução eletromagnética, a pressão do enrolamento secundário (alta tensão) Sua relação com o número de voltas do enrolamento primário pode obter o mesmo múltiplo da alta tensão de saída, que pode ser ajustada continuamente de zero volts ao valor nominal mais alto . No teste de tensão suportável CC e corrente de fuga, desde que a pilha de silício de alta tensão seja aparafusada na extremidade de saída de alta tensão, a alta tensão CC pode ser obtida e sua amplitude é 1,4 vezes o valor de alta tensão da frequência de energia.

DADOS TÉCNICOS UNIVERSAIS*

Forma de onda da tensão de saída:	onda senoidal
Taxa de distorção da forma de onda de saída:	¤1%.
Perda de carga:	0,2%ï½0,35%
Nível de tensão suportável por indução:	1,1UO/1min.
A impedância de curto-circuito de um único transformador de teste é:
	4,5%ï½12% (±10%)
A precisão ajustável da tensão é de ±1%.
A instabilidade de tensão é inferior a 1%.
Função de proteção contra sobretensão.
Elevação da temperatura da superfície:	ï¼55â
Na capacidade nominal, tempo de operação contínua permitido:
0,5 horas (personalizado por muito tempo)
Forma de onda da tensão de saída:
Abaixo de 10 kVA, a cada 2 horas, permite operação contínua por 0,5 horas
Acima de 15 kVA, a cada 4 horas, permitir operação contínua por 0,5 horas
Com metade da tensão nominal e metade da corrente nominal, a operação contínua é permitida por 4 horas
