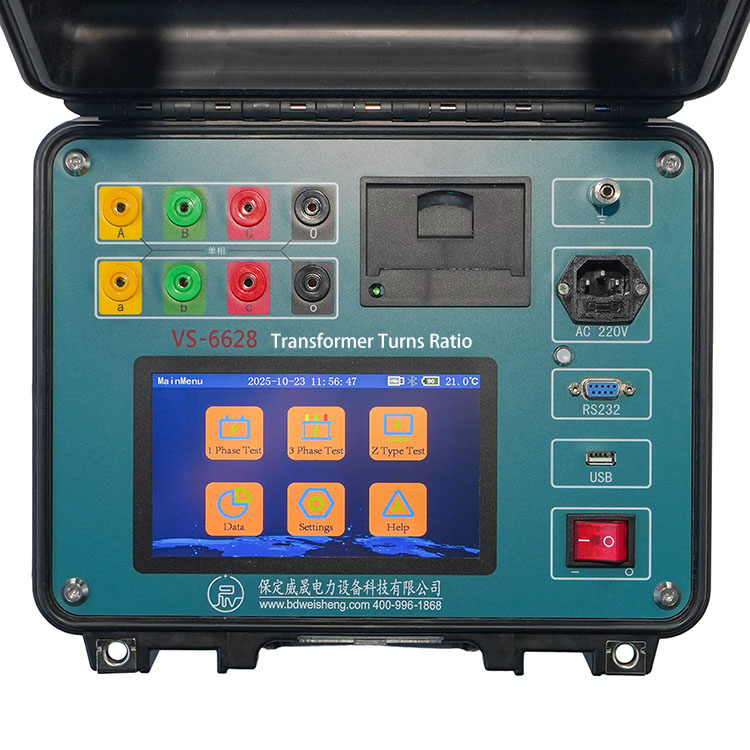

Relação de voltas do transformador e testador de indutância do capacitor

Como fabricante profissional na China, a Weshine gostaria de fornecer um testador de relação de espiras de transformador e indutância de capacitor de qualidade para lidar com detecção de relação de transformador, confirmação de grupo de vetores e verificação de parâmetros elétricos para todos os tipos de trabalhos de teste de sistema de energia.

Ele adota saída de inversor de onda senoidal trifásica completa emparelhada com um módulo de medição de alta precisão. A regulação automática de tensão mais o controle de partida suave e parada suave estabilizam bastante os sinais de teste e reduzem erros de medição.

O testador de relação de espiras do transformador e indutância do capacitor suporta capacidade de teste cego, permite que os técnicos leiam dados de relação e grupo vetorial sem conhecer antecipadamente o layout da fiação do transformador, aumentando significativamente a eficiência de campo e ajudando os clientes a reduzir custos de aquisição ao fazer pedidos em grandes quantidades. Funciona perfeitamente com transformadores PT, CT, monofásicos, trifásicos e tipo Z.

Os usuários podem transferir dados via Bluetooth, porta RS232 ou unidade flash USB. A memória interna armazena até 200 grupos de registros de teste e os registros podem ser exportados como arquivos Word para classificação e edição rápida de relatórios.

Instruções de operação

Os operadores conectam terminais de alta e baixa tensão de acordo com o tipo de transformador. O sistema detecta automaticamente o modo de conexão no modo de teste cego. O dispositivo completa medição de razão, identificação de grupo vetorial e análise de polaridade em um ciclo de operação.

Após a conclusão do teste, os operadores podem extrair dados via links USB ou sem fio para finalizar relatórios de inspeção e análise de dados. Os arquivos Word editáveis ​​também suportam classificação rápida de documentos de licitação exigidos por clientes de compras em lote.

Principais cenários de uso

1、Teste de aceitação de fábrica de transformadores

2、Calibração e análise de laboratório

3、Controle de qualidade de equipamentos elétricos

4、Manutenção de equipamentos de alta tensão

5、Testes de diagnóstico de oficina

As equipes de compras de fábrica podem desfrutar de preços unitários preferenciais e damos as boas-vindas aos clientes para assinar contratos de fornecimento de longo prazo para fornecimento anual estável de equipamentos de teste.

Cenários de aplicação

A weshine electric aplica a relação de espiras do transformador e o testador de indutância do capacitor na fabricação de transformadores, comissionamento de sistemas de energia, manutenção de subestações e inspeção de equipamentos elétricos.

O dispositivo suporta testes de rotina e diagnóstico de falhas para problemas nos enrolamentos do transformador, erros de conexão e falhas de interruptores internos.

Funções principais de teste

1、Teste de relação de giros do transformador

2、Identificação de grupo vetorial

3、Testes de PT e CT

4、Manutenção da subestação

5、Comissionamento do sistema de energia

6、Controle de qualidade da fábrica de transformadores

Vantagens do Weshine

A weshine electric projeta o testador de relação de espiras do transformador e indutância do capacitor com saída de onda senoidal trifásica completa para melhorar a precisão e estabilidade da medição. O dispositivo suporta testes cegos para simplificar a operação em campo em condições de fiação complexas.

weshine electric integra exportação de dados em vários formatos para melhorar a eficiência dos relatórios. A conexão reversa integrada e a proteção contra curto-circuito protegem o testador e os operadores no local durante todas as tarefas de teste de energia, tornando este modelo a melhor escolha para fornecimento centralizado de equipamentos e trazendo pedidos repetidos consistentes de fabricantes elétricos globais.
