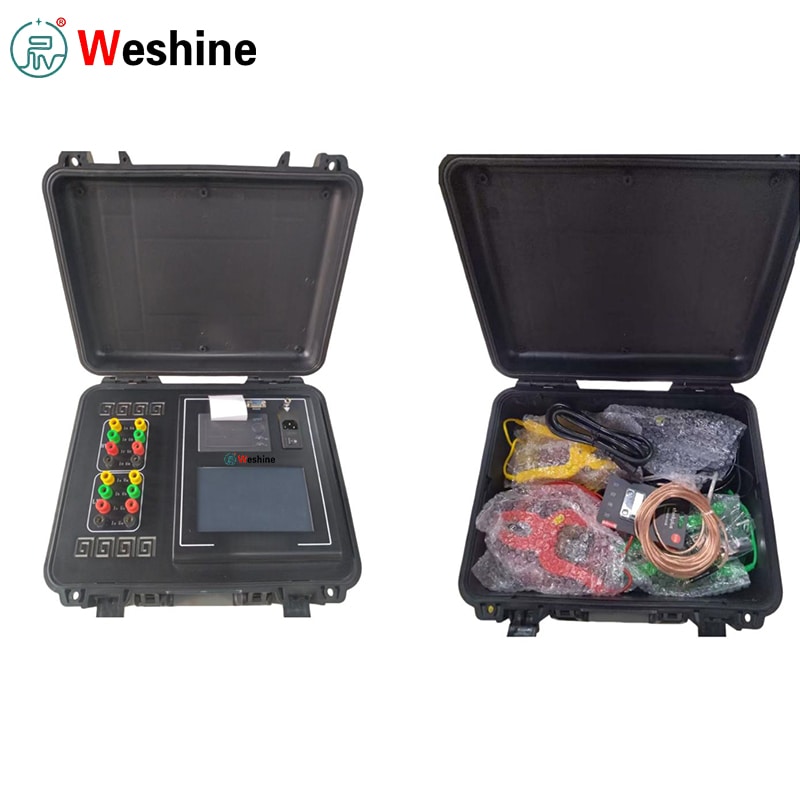

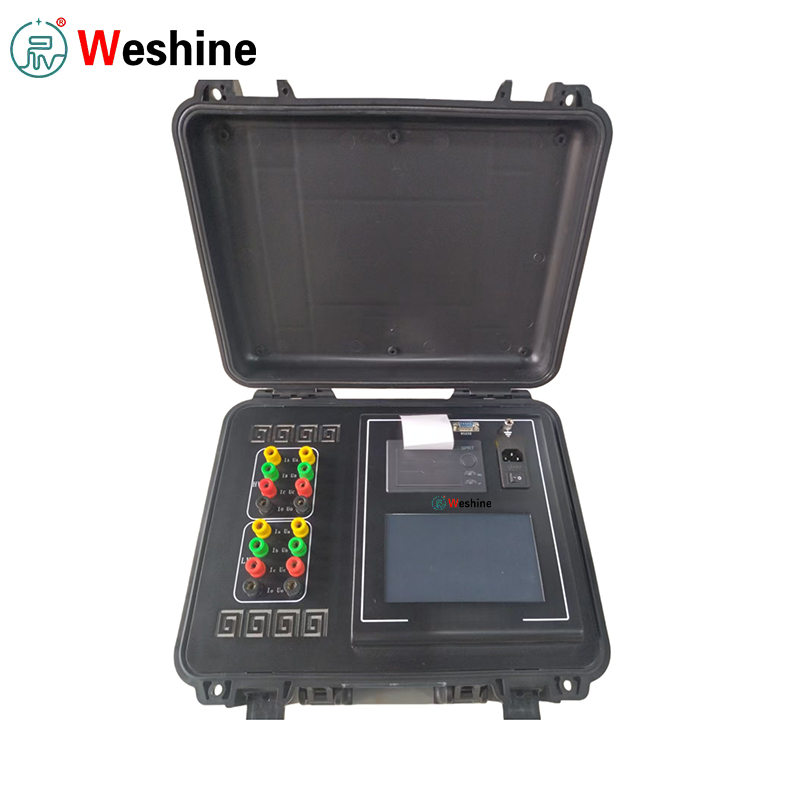

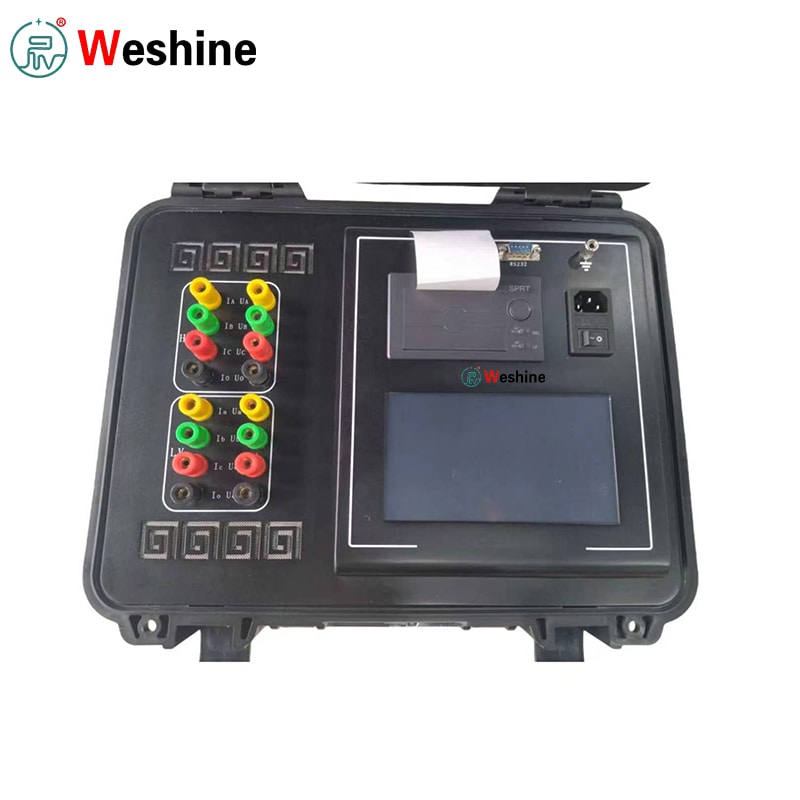

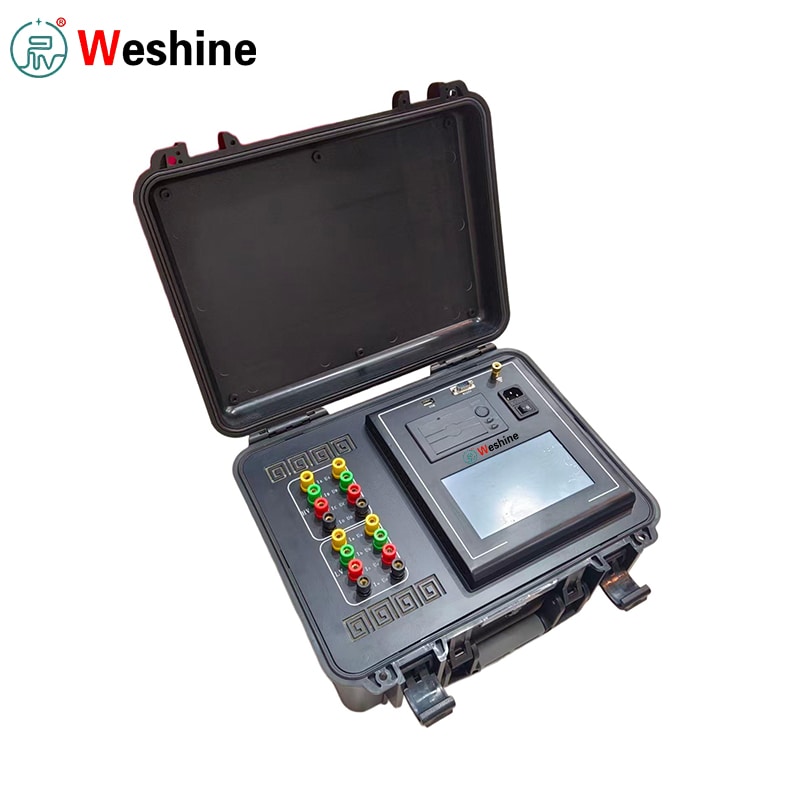

Resistência DC do transformador e relação de voltas 2 em 1 testador

Weshine, um fabricante profissional da China, fornece testador 2 em 1 de resistência CC de transformador e relação de espiras de alta qualidade, que executa dois procedimentos de verificação principais para transformadores de potência: teste de resistência CC de enrolamento e teste de relação de espiras.

● Verificações de resistência DC:pontos de contato ruins, defeitos internos nos enrolamentos, mau funcionamento do comutador, conexões soltas e resistência fase-fase desequilibrada.

● Teste de relação de giros:valida se a relação real do transformador, a posição do tap e o grupo de vetores correspondem à placa de identificação e às especificações do projeto.

O integra ambas as funções de teste críticas em um único instrumento. As equipes de campo não precisam mais transportar dois testadores separados. Uma vez conectados os cabos de teste de alta e baixa tensão, vários itens de teste podem ser concluídos sem repetidas mudanças na fiação.

Medição de resistência CC

Para medição de resistência DC, a unidade permite testes trifásicos simultâneos juntamente com magnetização automática.

● Para enrolamentos configurados em estrela com ponto neutro, as resistências de fase A0, B0 e C0 podem ser capturadas simultaneamente para encurtar os ciclos de teste gerais.

● Ao testar transformadores trifásicos de cinco ramos com conexões delta internas, o modo de excitação automática integrado aumenta ainda mais a eficiência do teste em lados de baixa tensão.

Resultados de testes e proteção

Os resultados dos testes para enrolamentos de alta, média e baixa tensão podem ser exibidos e impressos diretamente no local.

● Calcula automaticamente o desequilíbrio da resistência trifásica.

● Produz leituras de resistência convertidas para temperatura nominal.

● Fornece registros de testes de transformadores completos e prontos para auditoria.

● A proteção abrangente contra EMF protege os operadores durante descargas de resistência CC e manuseio de cabos de teste.

Medição da relação de giros

Na medição da relação de espiras, o testador 2 em 1 de resistência CC do transformador e relação de espiras suporta testes de enrolamento monofásico e trifásico automático.

● Os operadores selecionam o grupo de conexão do transformador correspondente.

● Mede o valor da relação, o erro da relação e os parâmetros do grupo de conexão nas fases AB, BC e CA.

● A medição da relação de espiras monofásica pode terminar em aproximadamente 15 segundos conforme documentado no manual oficial.

Operação e gerenciamento de dados

A interação do usuário é executada em um LCD colorido sensível ao toque de 7 polegadas com instruções bilíngues na tela, chinês-inglês.

● Os relatórios de teste podem ser gerados instantaneamente através da microimpressora incorporada.

● Todos os conjuntos de dados podem ser salvos em unidades flash USB e organizados por data de teste e número de série do transformador.

● As opções de comunicação de hardware abrangem interfaces de barramento RS232, Bluetooth e RS485 internas isoladas.

Parâmetros Técnicos

Guia do produto

Antes de operar o testador 2 em 1 de resistência CC do transformador e relação de espiras, confirme se o transformador alvo está totalmente desenergizado, descarregado com segurança e devidamente aterrado. Sempre conecte o terminal de aterramento protetor do instrumento antes de fixar qualquer clipe de teste.

Para testes de resistência CC, conecte clipes de potencial de corrente de alta e baixa tensão às buchas correspondentes do transformador. Para transformadores de dois enrolamentos, conecte os terminais A, B, C, O e a, b, c, o seguindo os esquemas de fiação. Para transformadores monofásicos, conecte os terminais relevantes do lado superior e inferior conforme o diagrama. Ligue o testador com alimentação CA de 220 V. Navegue pelos menus da tela sensível ao toque para inserir a ID do transformador, o material do enrolamento, o modo de teste, a faixa de corrente, os parâmetros do enrolamento e as configurações de conversão de temperatura e, em seguida, inicie a medição da resistência CC ou da relação de espiras.

Ao executar testes de relação de espiras, selecione informações precisas do grupo de conexão e do comutador para garantir saídas corretas de relação, erro e grupo vetorial. Se for detectada uma conexão de polaridade reversa, uma condição de curto-circuito ou uma falha na fiação, interrompa o teste imediatamente e inspecione todos os cabos de teste antes de retomar o trabalho. Após a conclusão do teste, revise as leituras na tela. Imprima relatórios impressos quando necessário, armazene registros internamente ou exporte conjuntos de dados para uma unidade flash USB para posterior compilação de relatórios.

Características

1、Suporta resistência DC do transformador e testes de relação de voltas em um instrumento.

2、Mede a resistência DC trifásica simultaneamente.

3、Mede a relação do transformador, o erro de relação e o grupo de vetores.

4、Fornece magnetização automática para testes de resistência DC.

5、Fornece método de excitação automática para transformadores trifásicos de cinco membros conectados em delta internamente.

6、Calcula automaticamente o desequilíbrio da resistência trifásica.

7、Exibe e imprime dados de teste de enrolamento de alta tensão, média tensão e baixa tensão.

8、Calcula valores de resistência convertidos em temperatura nominal.

9 、 Suporta medição de relação de transformador monofásico e trifásico.

10 detecta conexão reversa de alta tensão e baixa tensão durante o teste de relação.

11、Detecta condições de curto-circuito do transformador e curto-circuito entre voltas durante o teste de relação.

12、Inclui proteção EMF traseira abrangente.

13、Fornece operação com tela de toque colorida de 7 polegadas.

14、Inclui micro impressora integrada para relatórios de teste de campo.

15、Suporta armazenamento USB para backup de dados externos.

16、Fornece comunicação RS232 isolada e comunicação Bluetooth.

17、Inclui prompts de menu em chinês e inglês.

Cenários de aplicação

O testador 2 em 1 de resistência CC do transformador e relação de espiras serve aos fabricantes de transformadores para validação pré-embarque de resistência CC do enrolamento, desequilíbrio de fase, erro de relação de espiras e grupo vetorial. Uma única unidade atende a dois requisitos obrigatórios de teste de fábrica e simplifica a preparação de equipamentos e os fluxos de trabalho de documentação de teste para equipes de produção.

Para concessionárias de energia e operadores de subestações, este testador de diagnóstico se aplica à instalação de novas unidades, aceitação de entrega, manutenção programada e solução de problemas. Os dados de resistência do enrolamento expõem possível desgaste dos contatos do comutador e desvio anormal da resistência de fase; os resultados da relação de espiras verificam a posição do tap e a exatidão do grupo de conexão.

Nas oficinas de reparo de transformadores, os técnicos confiam neste testador para avaliar o status do enrolamento após rebobinamento, tratamento de secagem ou revisão do comutador. Os conjuntos de dados de resistência e relação de espiras pré e pós-reparo podem ser comparados para verificar o retorno dos transformadores à condição operacional aceitável.

Para equipes de comissionamento em campo, o design multifuncional reduz a quantidade de equipamentos de teste transportados para os locais. A impressão integrada, o arquivamento USB e a classificação de dados baseada em ID do transformador geram registros bem estruturados para documentos de aceitação de projetos e entregas ao cliente final.

Aplicativos

O testador TTR 2 em 1 de relação de espiras e resistência DC do transformador é amplamente adotado por OEMs de transformadores, operadores de concessionárias de energia, equipes de manutenção de subestações, empreiteiros de comissionamento elétrico, oficinas de reparo de transformadores, departamentos de energia industrial e prestadores de serviços de teste de alta tensão.

Os assuntos de teste típicos incluem transformadores de potência, transformadores de distribuição, transformadores monofásicos e trifásicos, transformadores de dois e três enrolamentos, enrolamentos conectados em estrela, enrolamentos conectados em delta, transformadores de comutação em carga, indutores mútuos de instrumentos, geradores, motores elétricos e outros equipamentos enrolados de baixa resistência.

Aliases de pesquisa comuns da indústria para SEO e sourcing B2B no exterior: testador de diagnóstico de transformador, testador de resistência de enrolamento DC, testador de relação de giros de transformador, testador TTR de transformador, testador de relação de transformador e resistência de enrolamento, testador de grupo de vetor de transformador, instrumento de teste de manutenção de transformador.

Caso do cliente

Um empreiteiro de manutenção de transformadores precisava de testes de transformadores de distribuição de maior eficiência durante períodos de interrupção de energia na subestação. Anteriormente, sua equipe de campo operava um testador de resistência CC e um testador de relação de espiras separados, o que gerava mudanças frequentes e repetidas na fiação e manutenção de registros desarticulados para cada unidade de transformador.

Ao implantar o testador multifuncional 2 em 1 do testador de resistência CC e relação de espiras do transformador, os testes de resistência CC do enrolamento e de relação de espiras e grupo vetorial podem ser concluídos com um único instrumento. Após o aterramento adequado e a instalação dos cabos, os técnicos capturam leituras de resistência do enrolamento trifásico, avaliam o equilíbrio das fases e, em seguida, procedem às verificações da relação de espiras e do grupo vetorial sem redirecionar os cabos de teste.

Durante uma tarefa de manutenção, a saída de resistência CC sinalizou um desvio de fase anormal sob uma posição de tap específica. A equipe então utilizou a função TTR integrada para verificar a configuração do tap e o grupo de conexão, localizando a causa raiz como defeito no contato do comutador. Cópias impressas e registros digitais salvos em USB foram diretamente anexados aos relatórios oficiais de manutenção.

A adoção desse testador combinado reduziu as horas de trabalho de configuração no local, melhorou a consistência dos dados de testes cruzados e facilitou os fluxos de trabalho gerais de inspeção de transformadores para técnicos de serviço de campo.

Perguntas frequentes

Q1: Para que é usado este testador?

A1: Realiza medição de resistência CC do enrolamento do transformador juntamente com a relação de espiras do transformador e verificação do grupo vetorial.

Q2: Este testador pode testar a resistência trifásica ao mesmo tempo?

A2: Sim. Ele suporta testes de resistência CC trifásicos simultâneos, oferecendo faixas de corrente selecionáveis ​​de 10 A, 5 A e 1 A.

Q3: Qual é a corrente máxima de teste de resistência DC?

A3: Para testes de resistência CC de fase individual, a corrente máxima de teste atinge 20 A.

Q4: Qual é a precisão da medição de resistência DC?

A4: O manual oficial especifica precisão de medição Classe 0,2 com resolução de leitura de 0,1 μΩ.

Q5: Qual é a faixa de medição da relação do transformador?

A5: A faixa de medição da relação de rotação abrange de 1 a 10.000.

Q6: Pode medir o grupo vetorial do transformador?

A6: Sim. Ele identifica grupos de conexões de transformadores, suportando configurações comuns incluindo YY, YD, DD e DY conforme listado na documentação do usuário.

Q7: Quão rápido é o teste de proporção?

A7: De acordo com o manual do produto, o teste de relação de espiras monofásico pode ser concluído em aproximadamente 15 segundos.

Q8: Suporta impressão e exportação de dados?

A8: Sim. Este testador vem com micro impressora incorporada e armazenamento USB para arquivamento externo de resultados de testes.

Q9: Quais interfaces de comunicação estão incluídas?

A9: As interfaces de hardware contêm comunicação RS232 isolada, Bluetooth e barramento interno RS485.

Q10: Quais proteções de segurança estão incluídas?

A10: Os mecanismos de proteção incluem proteção contra EMF para testes de resistência CC, detecção de conexão reversa de alta e baixa tensão, além de alarme de curto-circuito e falha entre espiras durante a medição de relação.

Vantagens do Weshine

A Weshine Electric fornece instrumentos profissionais de teste de transformadores e equipamentos de diagnóstico elétrico para concessionárias, fabricantes de transformadores, subestações, empreiteiros de campo, oficinas de reparo e equipes de manutenção industrial.

Para este testador TTR 2 em 1 de relação de rotação e resistência CC do transformador, a Weshine oferece suporte a clientes globais com consultoria para seleção de modelos, orientação prática de métodos de teste, confirmação de parâmetros técnicos, documentação pronta para o projeto e serviço pós-venda completo.

Os testes de transformadores exigem fiação livre de erros, aquisição estável de baixa resistência, validação precisa de relação e controle rigoroso de riscos após medição de resistência CC. Este testador consolida dois fluxos de trabalho indispensáveis ​​de inspeção de transformadores em uma unidade de hardware, equipada com operação com tela sensível ao toque, cálculo automático, impressão no local, armazenamento de dados multimodo e recursos de comunicação diversificados.
