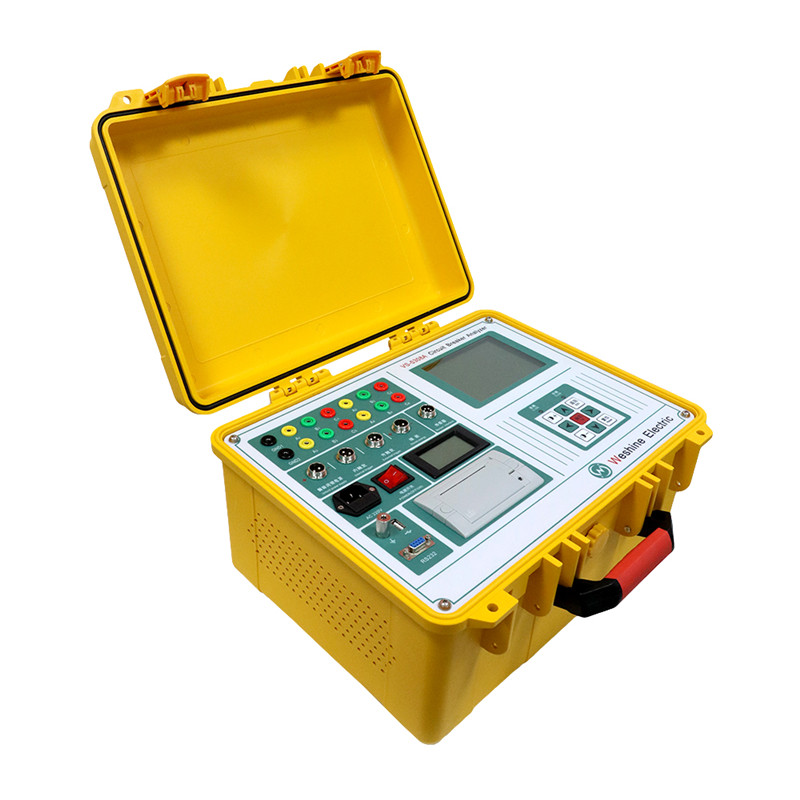

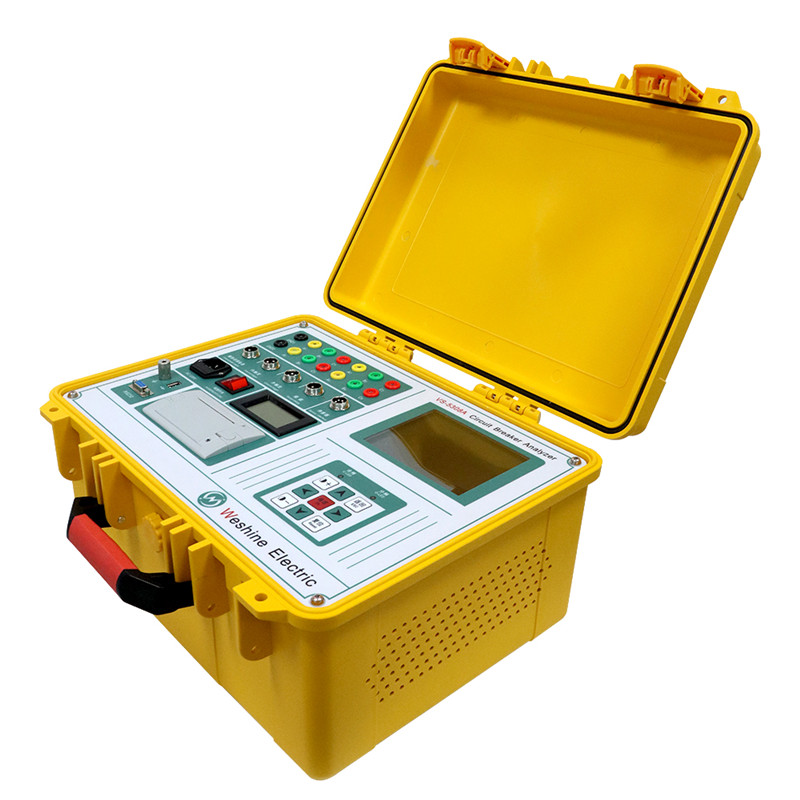

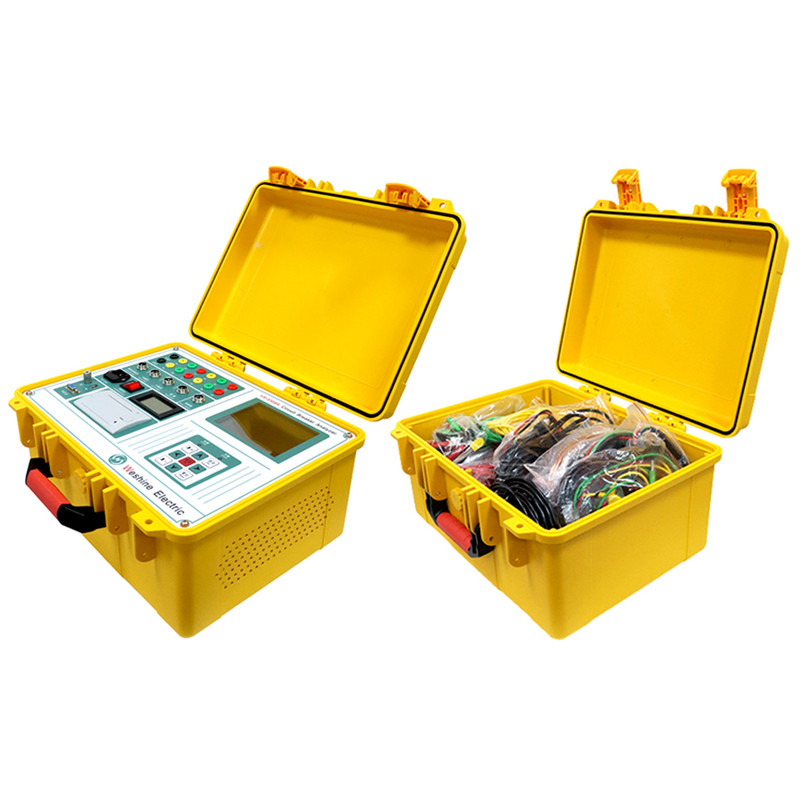

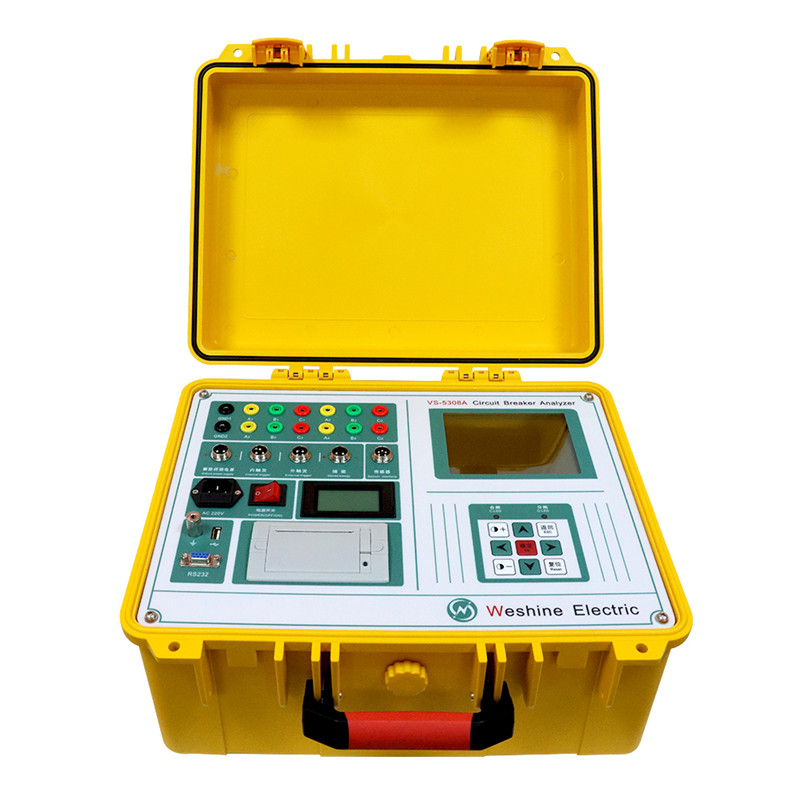

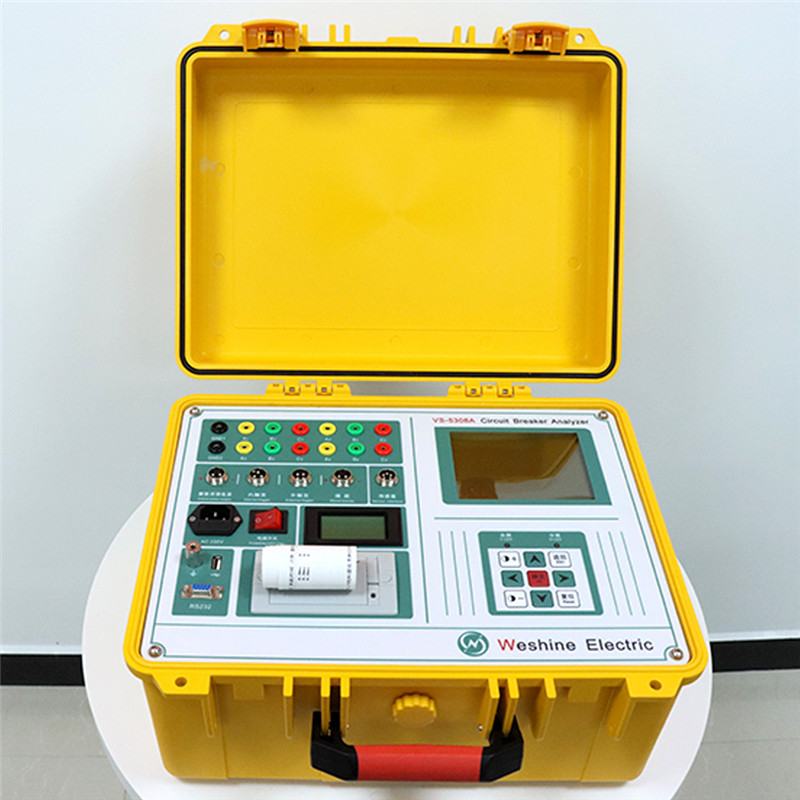

O analisador de disjuntores inventado pela Weshine® para teste de temporização do disjuntor são instrumentos avançados autônomos ou controlados por PC para manutenção do disjuntor. As áreas de aplicação típicas do Analisador de Disjuntores da Weshine® para Teste de Temporização de Disjuntores são subestações de média e alta tensão na geração de energia elétrica, transmissão e fábricas de aparelhagem. Além disso, ambientes industriais e distribuição de energia elétrica são áreas de aplicação adequadas para esses analisadores de disjuntores para teste de temporização do disjuntor. velocidade. Ainda mais, o analisador de disjuntor VS-5308C para teste de temporização do disjuntor possui opcionalmente um micro-ohmímetro embutido. Portanto, ele fornece a medição de resistência do circuito principal (medição de resistência de contato). Analisador de disjuntor Weshine® para teste de temporização do disjuntor com alta qualidade e precisão, inventado e produzido de acordo com os padrões nacionais, solução completa de teste elétrico disponível. Entre em contato conosco para mais detalhes do Analisador de Disjuntor para Teste de Temporização do Disjuntor da Weshine®!
Weshine® Analisador de Disjuntor para Teste de Temporização do Disjuntor, o design de duas peças permite que o operador use a unidade a uma distância segura. A unidade de controle é usada para operar o transformador de alta tensão. A unidade consiste em um variac, instrumentos de exibição de corrente/tensão, um temporizador para a duração do teste e um circuito de segurança. O enrolamento de baixa tensão pode ser continuamente excitado de zero até o valor máximo para que uma certa saída esteja disponível por um período pré-determinado. A duração da operação depende da aplicação, variando de alguns minutos a operação contínua.
Analisador de disjuntor para teste de temporização da série de disjuntores, a tensão de entrada é 200V ou 400V, que é conectada à caixa de controle correspondente (tabela), e a tensão de entrada é ajustada ao enrolamento primário (baixa tensão) do transformador de teste através do regulador automático de tensão. Usando o princípio da indução eletromagnética, a pressão do enrolamento secundário (alta tensão) Sua relação com o número de voltas do enrolamento primário pode obter o mesmo múltiplo da alta tensão de saída, que pode ser ajustada continuamente de zero volts ao valor nominal mais alto . No teste de tensão suportável CC e corrente de fuga, desde que a pilha de silício de alta tensão seja aparafusada na extremidade de saída de alta tensão, a alta tensão CC pode ser obtida e sua amplitude é 1,4 vezes o valor de alta tensão da frequência de energia.
Parâmetros técnicos |
|||
Nome do Produto |
Analisador de disjuntores para teste de temporização do disjuntor |
||
Aplicação típica |
Teste de temporização (O, C, OC, CO & OCO); Gráficos de ondulação do disjuntor (tempo, curso, vibração, corrente, tensão) Tensão do motor de carregamento da mola de saída; |
||
Funções Opcionais |
* Capaz de medir disjuntores com contatos de grafite (Siemens) â VS-5308X |
||
Número do modelo |
VS-5308B |
certificados |
CE; EMC; LVD; ISO; |
intervalo de tempo |
0 a 16000,0 ms |
Faixa de velocidade |
0 a 20,00 m/s |
Faixa de curso |
0 a 1000,0 mm |
Corrente da bobina |
Faixa 20,00A Resolução 0,01A |
peso |
8kg |
Dimensão |
420 x 350 x 230 mm |
Sempre acreditamos que todo o sucesso de nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos. O analisador de disjuntores para teste de temporização do disjuntor atende aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000:14001 e nosso rigoroso sistema de controle de qualidade.
