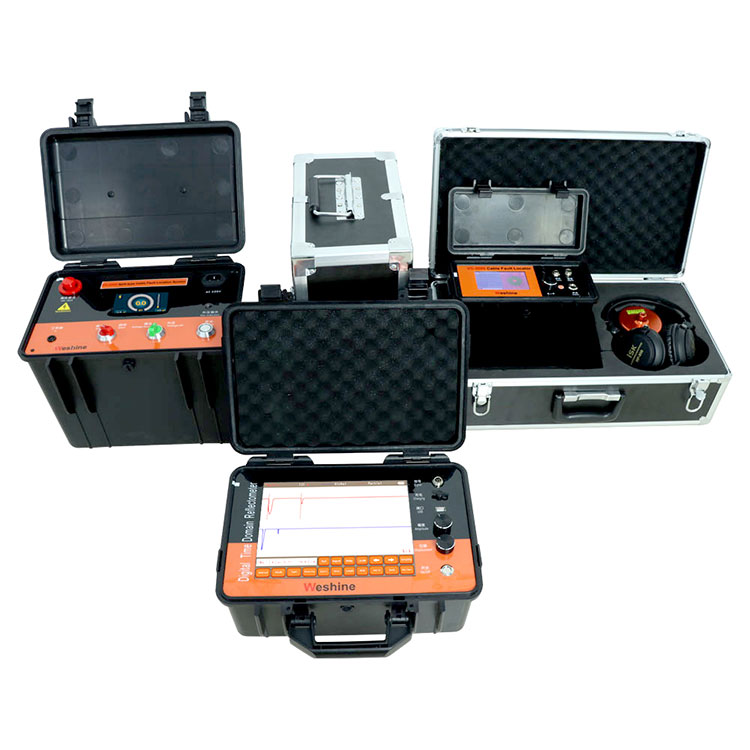

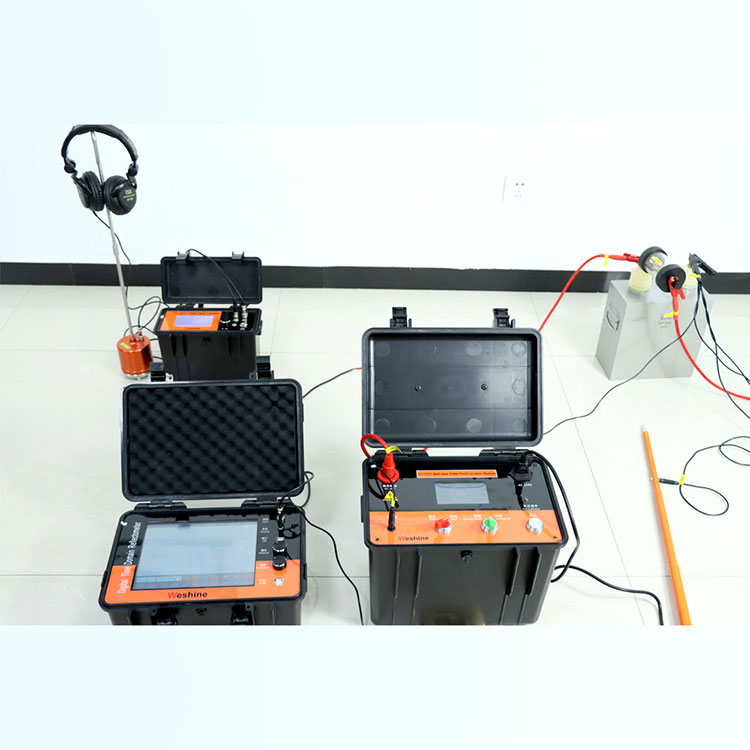

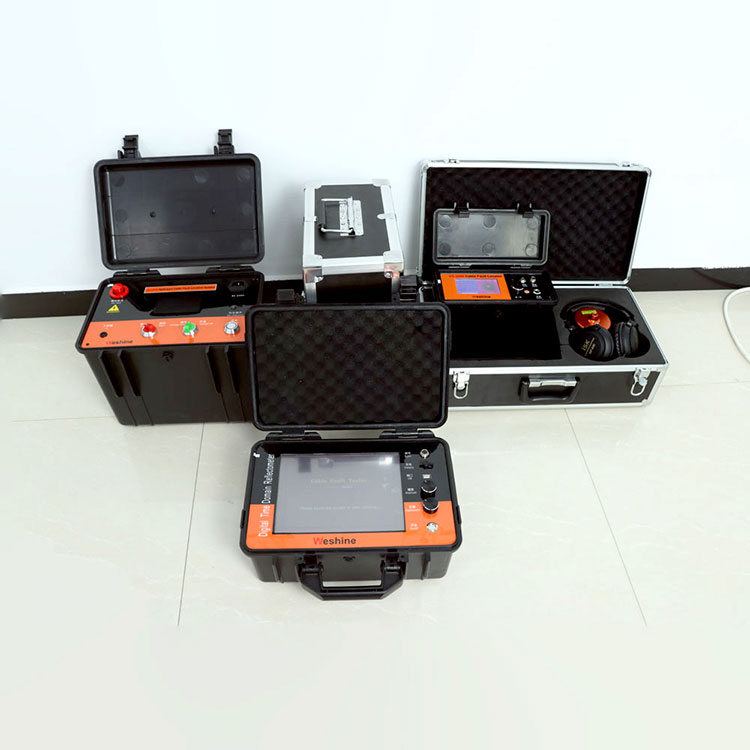

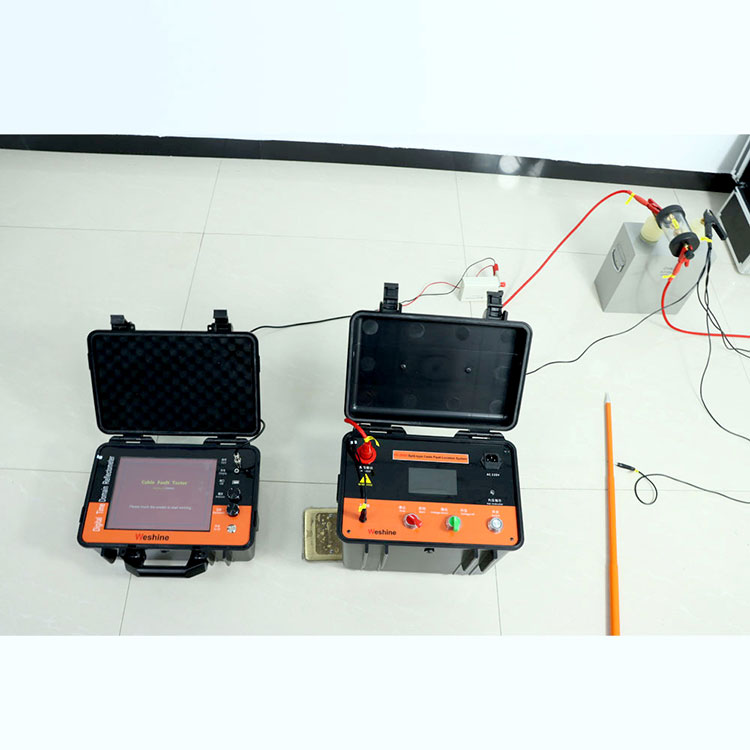

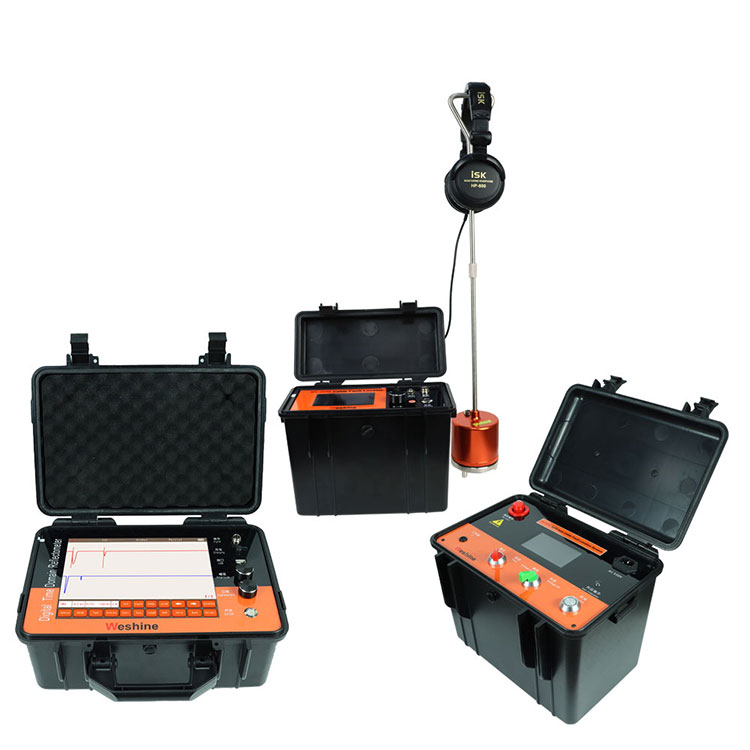

Localizador de falha de cabo TDR

O que você deve fazer quando há falhas no cabo?

Mais Weshine

Etapa 1. Medidas de separação e segurança do cabo: A falha do cabo é quase sempre irreversível. Isso significa que o cabo em questão disparou um dispositivo de proteção em uma ou ambas as extremidades do cabo e o cabo está isolado e não aterrado (sem aterramento).

A primeira tarefa é proteger os cabos por pessoal qualificado. Antes do aterramento, recomenda-se isolar uma ou ambas as extremidades. Somente seguindo os procedimentos adequados, o testador pode abordar o cabo e prepará-lo para o teste.

Etapa 2. Identificação do cabo: Se houver vários cabos, o teste de identificação do cabo determinará o cabo correto a ser usado. A identificação clara dos cabos antes de cortá-los é essencial para um trabalho de manutenção seguro. Erros aqui podem ser fatais e levar a desconexões ainda mais longas de clientes conectados.

Etapa 3. Rastreando o cabo: Quando os cabos subterrâneos são colocados pela primeira vez, eles raramente correm em linha reta, mas se curvam em profundidade e direção. Um rastreamento de cabo é executado para garantir que a rota do cabo siga o caminho esperado.

Etapa 4. Identificação da falha: A primeira etapa importante é identificar a fase defeituosa e determinar se ela tem uma resistência baixa ou alta.

Este teste determina os métodos e equipamentos corretos para o diagnóstico de falhas. Normalmente, se o ruído for inferior a 100 ohms, pode ser usado um pulso de baixa tensão (por exemplo, 40 V) de um TDR (refletômetro no domínio do tempo). As falhas estão associadas a uma maior resistência (

Etapa 5. Determinação preliminar da localização do dano: Para localizar falhas no cabo de forma rápida e eficaz, você precisa de um método de pré-detecção confiável e preciso (por WeshineLocalizador de falha de cabo TDR). A detecção precoce de falhas graves pode ser localizada dentro de alguns por cento do comprimento do cabo, reduzindo o tempo de isolamento para minutos.

Lembrar:

a) Para faltas de baixa resistividade, a pré-localização foi provavelmente a única opção.

b) Em caso de curto-circuito de alta resistência, ARM (reflexão de arco) ou ICE (corrente de pulso) deve ser usado com SWG (gerador de onda de pulso). localização com antecedência.

Etapa 6. Localizar: O método de teste descrito acima permite que o operador esteja dentro de 5% do obstáculo. Para reduzir as barras de erro para 0,1%, o método de precisão acústica deve ser usado. Na maioria das vezes, geradores de descarga de choque são usados ​​para identificação em combinação com métodos acústicos. A descarga elétrica cria um ruído alto que pode ser identificado com precisão usando equipamentos de identificação acústica. Este dispositivo avalia a diferença de tempo entre o sinal acústico (velocidade do som) de um impacto e um pulso eletromagnético (próximo à velocidade da luz). A localização exata da falha é determinada pela indicação da menor diferença de tempo.

Etapa 7. Reconecte os cabos: Após a conclusão de todos os testes e reparos, a documentação de segurança/teste será cancelada. Os cabos são então devolvidos aos operadores apropriados para reparo e reconexão das cargas de cabo recém-reparadas.

Introdução do produto

As redes elétricas tiveram que se tornar mais flexíveis, responder rapidamente às mudanças e exigir melhor desempenho. Essa necessidade de flexibilidade é especialmente importante quando existem múltiplas fontes de geração de energia, como energia intermitente de fontes renováveis, como solar e eólica. Hoje, sua tecnologia SMART grid pode identificar rapidamente falhas em subestações e grupos geradores, mas falhas de cabo podem ocorrer em qualquer lugar da rede. Encontrar falhas no cabo rapidamente para reparo é uma prioridade para evitar longos tempos de recuperação (através da WeshineLocalizador de falha de cabo TDRpoderia facilmente). Em primeiro lugar, isso afeta os indicadores de confiabilidade, especialmente na indústria de energia. Essas métricas incluem o SAIDI (o Índice de Duração Média de Interrupção do Sistema), que mede a duração total de uma interrupção média do cliente durante um período de tempo, e o SAIFI (o Índice de Frequência Média de Interrupção do Sistema). É calculado dividindo o número total de clientes. Interrompido pelo número total de clientes atendidos.

WeshineLocalizador de falha de cabo TDRParâmetro (Especificação)

AS ETAPAS PARA DETECTAR FALHA NO CABO SÃO AS SEGUINTES:

Seleções

Weshine tem 8 anos de experiência especificamente para lidar com uma gama completa de equipamentos elétricos. Atualmente, Weshine inventou váriosLocalizador de falha de cabo TDRpara cada etapa, conforme mostrado no formulário:

Com base nos problemas da Cadeia de Suprimentos: Por favor, entre em contato com o seu Distribuidor Weshine Autorizado preferido para preços atuais e prazos de entrega. A Weshine fornece a cada cliente a mais completa solução de teste de falha de cabo.

Certificados de qualidade

Sempre acreditamos que todo o sucesso de nossa empresa está diretamente relacionado à qualidade dos produtos que fornecemos.Localizador de falha de cabo TDRatendem aos mais altos requisitos de qualidade especificados nas diretrizes ISO9001, ISO14000:14001 e nosso rigoroso sistema de controle de qualidade.

envio

Para obter mais informações sobre as soluções de serviço da Weshine, entre em contato com nosso representante de vendas on-line 24 horas por dia, 7 dias por semana, para obter cotações da Weshine.
