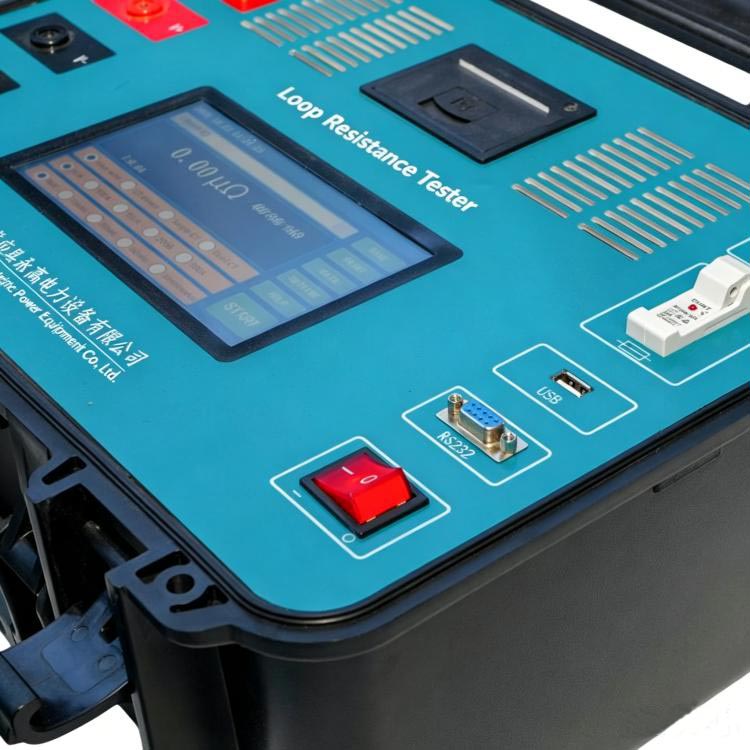

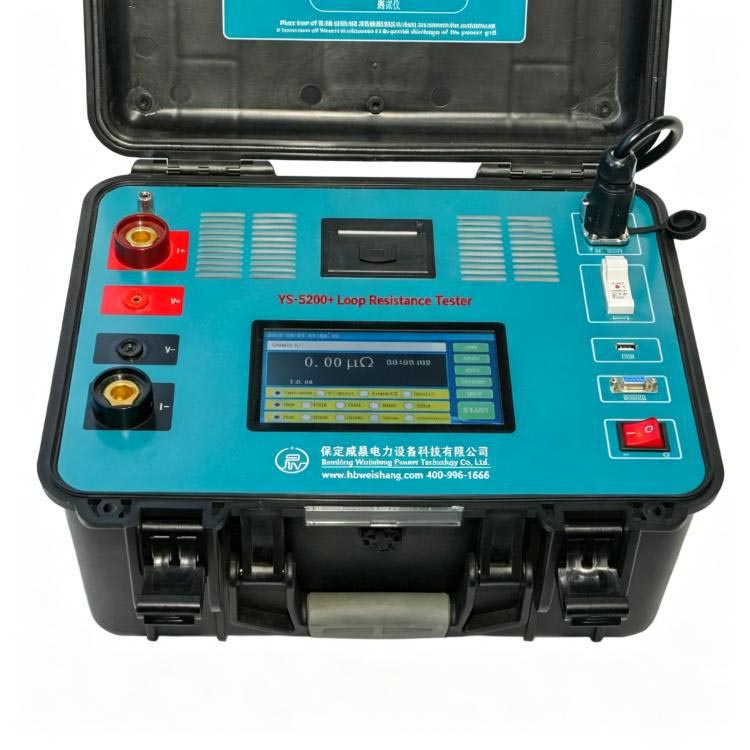

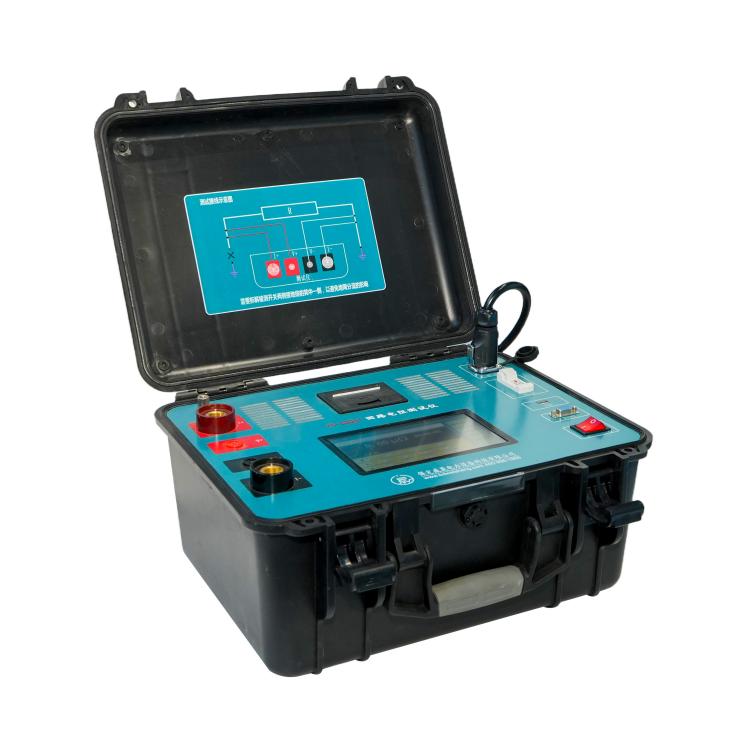

Verificador inteligente da resistência do circuito do Desktop 300A

O durável testador de resistência de circuito inteligente de mesa 300A oferecido pela Weshine, um fabricante e fornecedor profissional na China, fornece leituras precisas de micro-ohm em disjuntores, seccionadores, chaves de aterramento e juntas de barramento, mesmo quando as correntes passam por loops únicos ou múltiplas ramificações paralelas.

Construímos esta unidade seguindo os padrões de teste de quatro fios DL/T845.4-2019 e IEC, atendendo totalmente às demandas da indústria para detecção de resistência de alta corrente.

Dentro da máquina está uma fonte de corrente constante de alta potência emparelhada com hardware de detecção de corrente multicanal. Essa estrutura mantém a corrente de saída estável e a amostragem de tensão precisa, mesmo quando se trabalha ao lado de complicadas redes de aterramento paralelas, o que é um dos principais motivos pelos quais os empreiteiros de engenharia fazem repetidos pedidos em grandes quantidades para este modelo.

Princípios Básicos de Medição

O testador de resistência de circuito inteligente Desktop 300A depende de dois módulos funcionais principais:

1. saída de corrente constante alta ajustável: 50a-300a

2. sensor de braçadeira dc sem fio: captura de corrente de 0 ~ ± 600a

Calcula a resistência de contato real com base na Lei de Ohm: R = V / I₀

V = queda de tensão detectada nos pontos de contato

I₀ = corrente real passando pelo ramal testado

Modos de teste inteligentes (inovação central)

weshine electric integra quatro modos de teste avançados para suportar diferentes condições de campo:

1. Modo de resistência de circuito tradicional

Os usuários precisam desconectar um lado da rede de aterramento para contornar a interferência da corrente de derivação. O testador alimenta corrente de até 300A DC e lê dados de queda de tensão. Este modo atinge a mais alta precisão e funciona bem em locais de manutenção planejada.

2. Modo de medição direta de fixação

Não há necessidade de desmontar as conexões de aterramento. A pinça sem fio rastreia a corrente de ramificação I₀ em tempo real e, em seguida, a máquina calcula a resistência automaticamente com R=V/I₀. Destaques: Sem trabalho de desmontagem, testes de campo mais rápidos e mais seguros para manutenção em áreas ativas.

3. Modo de derivação de lado único

Adequado para layouts de aterramento paralelo, como aterramento de gabinete e redes de aterramento distribuídas. A pinça mede a corrente do ramal shunt I₂, e o dispositivo calcula a corrente de teste efetiva com I₀=I₁−I₂ antes de calcular a resistência. Corrige erros de precisão causados ​​por correntes paralelas parciais.

4. Modo de derivação de dois lados

Para grandes redes de aterramento com correntes divididas bidirecionais em subestações. Dois grampos coletam as correntes dos ramos I21 e I22, o sistema calcula I₀=I₁−I21−I22 para obter dados de resistência reais para redes multi-ramais.

Projeto de sistema de segurança e fixação

As pinças sem fio correspondentes podem identificar automaticamente a direção da corrente CC.

Especificações do grampo chave:

1、Faixa de teste DC: 0 a ± 600A

2、Deve alinhar com a direção atual correta para dados precisos

3、Função de calibração integrada para compensar o desvio de medição

Lembretes de segurança de operação:

1、Não opere a braçadeira além de sua faixa de medição para evitar danos ao hardware

2、Instale braçadeiras seguindo as marcas de direção da corrente para estabilizar as leituras

3、Execute a calibração regularmente para reduzir erros de dados

Guia de operação passo a passo

Este testador de desktop segue fluxos de trabalho de teste de campo padrão para cenários de alta corrente.

Etapa 1: Preparação do Sistema

Confirme se o equipamento está totalmente desligado, a configuração do aterramento está concluída e as baterias do alicate estão totalmente carregadas. Os clientes de compras em massa podem receber manuais de operação completos junto com a remessa.

Etapa 2: configuração da fiação

I+ e I- conectam-se a duas extremidades do circuito de teste; V+ e V- são anexados aos pontos de amostragem de tensão internos. Sempre coloque pontas de prova de tensão dentro do circuito de corrente para descartar interferência na resistência do fio.

Etapa 3: seleção de modo

Escolha um modo de teste: modo de desmontagem tradicional, modo de fixação direta, modo de derivação única ou modo de derivação dupla. Em seguida, defina a corrente de saída (50A–300A) e a duração do teste (Rápido / 10s / 30s / 60s / Contínuo).

Etapa 4: Processo de Medição

A máquina executa aumento de corrente, controle de estabilidade, captura de corrente em tempo real, amostragem de tensão, cálculo de resistência e compensação de temperatura automaticamente sem ajuste manual.

Etapa 5: exibição de resultados

A tela mostra a corrente total I₁, correntes de braçadeira de ramal (I₂ / I21 / I22), valor de resistência em micro-ohms, tempo de teste e status de estabilidade.

Etapa 6: gerenciamento de dados

Os operadores podem salvar registros de testes na memória local, exportar registros por meio de unidades USB FAT32, imprimir relatórios com módulos de impressão opcionais e consultar dados históricos de testes a qualquer momento.

Cenários de aplicação

Este testador de resistência de circuito inteligente Desktop 300A lida com tarefas de detecção de resistência sob aterramento complexo e fortes condições de interferência eletromagnética, amplamente adotado por compradores destes setores:

1、Grandes subestações

2、Centrais de geração de energia

3、Sistemas de painéis industriais

4、Instalações de transmissão de alta tensão

5、Redes de rede de aterramento

O sistema funciona de forma confiável sob:

1、Forte interferência eletromagnética

2、Distribuição de corrente paralela

3、、Acesso de desconexão limitado

4、Operações de manutenção contínua

Usos típicos de testes

1、Teste de resistência de contato para disjuntores de alta tensão

2、Inspeção de falhas nas redes de aterramento da subestação

3、Detecção de resistência de juntas de conexão de barramento

4、Manutenção de rotina para gabinetes de distribuição GIS/AIS

5、Inspeção de qualidade de fábrica para equipamentos elétricos de usinas de energia

6、Análise de sistema terrestre para redes de transmissão

7、Solução de problemas de sistemas de distribuição de energia industrial

Vantagens do Weshine

Construímos o testador de resistência de circuito inteligente Desktop 300A com arquitetura de medição multimodo para resolver problemas complicados de corrente paralela e aterramento complexos em sistemas de energia modernos. O teste de não desmontagem da braçadeira sem fio reduz o tempo de inatividade para manutenção e melhora muito a segurança do local, o que faz com que muitos fornecedores de serviços elétricos assinem contratos de fornecimento de longo prazo conosco.

Algoritmos de cálculo de corrente multicanal em tempo real garantem valores de resistência precisos mesmo em ambientes de aterramento paralelo. A grande saída de corrente de 300A quebra rapidamente as camadas de óxido em superfícies de contato envelhecidas, proporcionando resultados de teste mais confiáveis ​​para juntas condutoras desgastadas. O controle térmico inteligente integrado mantém a unidade estável sob longas cargas de trabalho de alta corrente.

Vantagens de design industrial fáceis de usar para os compradores:

1、Operação inteligente multimodo

2、Exibição de dados atuais visualizados em tempo real

3、Conjunto completo de funções automáticas de proteção de segurança

4、Armazenamento e exportação de dados estruturados

Entre em contato com nossa equipe de vendas imediatamente para obter orçamentos personalizados e arquivos de parâmetros técnicos completos para a aquisição do seu projeto.
