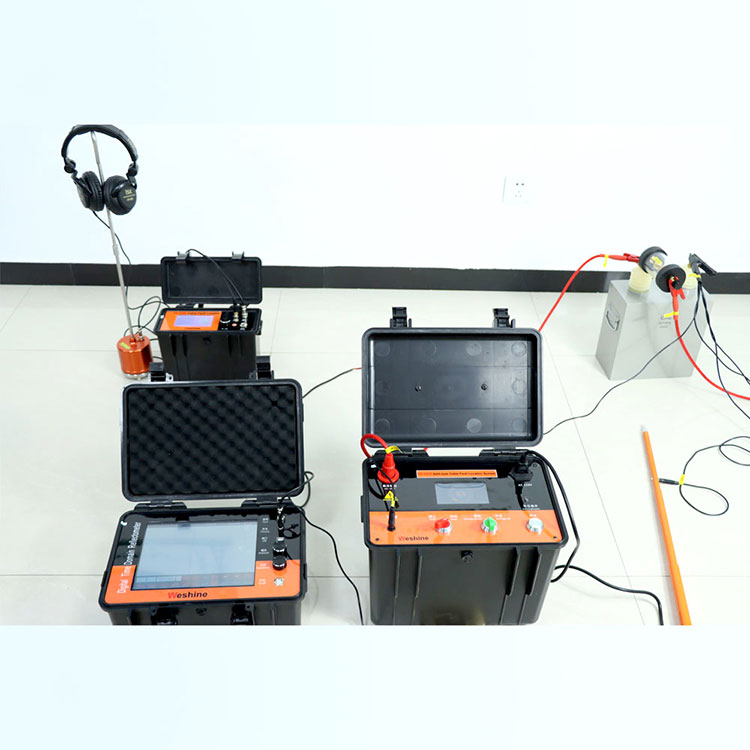

Localizador de falhas de cabo TDR: como funciona e por que é essencial para diagnósticos precisos de cabos

Encontrar falhas em cabos enterrados ou conectados tradicionalmente envolvia métodos destrutivos, como cavar ao longo de todo o comprimento ou cortar o cabo. Hoje, oLocalizador de falhas de cabo TDRmuda isso completamente.Weshinefornece avançadoLocalizador de falhas de cabo TDRsoluções que identificam locais de falhas de forma não destrutiva. A tecnologia principal depende da reflectometria no domínio do tempo, que envia um pulso de baixa energia pelo cabo e mede o tempo que leva para refletir a partir da falha.

O Princípio de Funcionamento

A Localizador de falhas de cabo TDRfunciona como radar para cabos. Ele lança um pulso de curta duração e baixa tensão no cabo. Quando o pulso encontra uma mudança na impedância – como um circuito aberto, curto-circuito ou entrada de água – parte do pulso é refletido de volta. O dispositivo mede o tempo entre o envio e o recebimento do pulso. Utilizando a velocidade de propagação conhecida (Vp) para aquele tipo de cabo, calcula a distância até a falta com a fórmula: Distância = (Velocidade × Tempo) / 2.

Por que nenhum dano ocorre

Ao contrário dos testadores de alto potencial que tensionam o isolamento, oLocalizador de falhas de cabo TDRusa níveis de energia muito abaixo da tensão suportável do cabo. Não requer injeção de alta corrente ou ruptura do revestimento do cabo. A medição é passiva do ponto de vista do cabo – apenas um sinal breve e de baixa potência é aplicado.Weshinea engenharia garante que mesmo dados sensíveis ou cabos de comunicação permaneçam ilesos durante os testes.

Perguntas frequentes sobre o localizador de falhas de cabo TDR Perguntas comuns

Pergunta 1: Um localizador de falhas de cabo TDR pode encontrar falhas em cabos energizados?

Responder:Sim, muitos modernosLocalizador de falhas de cabo TDRunidades, incluindo as deWeshine, apresentam filtros integrados que bloqueiam sinais de potência de 50/60 Hz. Isso permite testes em cabos energizados de baixa tensão de até 400 V CA ou CC sem danificar o dispositivo ou o cabo. Contudo, para segurança e precisão em linhas de alta tensão, o cabo deve ser desenergizado.

Pergunta 2: Que tipos de falhas de cabo um localizador de falhas de cabo TDR pode identificar sem cortar o cabo?

Responder: A Localizador de falhas de cabo TDRpode identificar circuitos abertos, curtos-circuitos, emendas, entrada de água ou umidade, seções esmagadas e conexões corroídas. A forma de onda de reflexão exibe uma deflexão para baixo para uma falta curta e uma deflexão para cima para uma falta aberta. Ele não pode medir falhas resistivas com resistência muito alta (acima de algumas centenas de ohms) sem acessórios adicionais, como um filtro de reflexão de arco de alta tensão, mas falhas padrão de baixa resistência são facilmente localizadas.

Pergunta 3: Quão preciso é um localizador de falhas de cabo TDR para cabos longos com mais de 1 km?

Responder:A precisão depende da configuração da velocidade de propagação (Vp) e da precisão da base de tempo do dispositivo. Unidades de alta qualidade comoWeshine Localizador de falhas de cabo TDRatingir ±1% do alcance ou ±0,5 metros, o que for maior. Para um cabo de 2 km, isso significa um erro de 20 metros. A precisão melhora com a calibração Vp adequada usando um comprimento de cabo conhecido. Fatores ambientais como temperatura e envelhecimento do cabo podem afetar levemente o Vp, portanto a recalibração é recomendada para medições críticas.

Exemplo prático de aplicação

Para medir a distância de uma falta, um operador conecta oLocalizador de falhas de cabo TDRa um único condutor e blindagem ou terra. O dispositivo envia pulsos automaticamente e exibe a forma de onda refletida. A distância até a falha é lida diretamente na tela.Weshineos modelos incluem calibração automática com um botão e reconhecimento do tipo de falha, reduzindo erros do usuário e tempo de teste.
