Problemas comuns na manutenção e testes do testador de resistência de loop

Um testador de resistência de loop é um instrumento essencial para avaliar a condição elétrica de conexões de baixa resistência em equipamentos de energia. É comumente usado para medir a resistência de contato de chaves de controle, disjuntores, conexões de barramentos, condutores de cabos, contatos de soldagem e outros circuitos condutores.

Resultados de testes confiáveis ​​dependem não apenas do desempenho do instrumento, mas também da fiação correta, pontos de teste limpos, armazenamento adequado e interpretação precisa de leituras anormais. No campo, uma medição incomum nem sempre indica um disjuntor com defeito ou um testador com falha. Cabos de tensão abertos, mau contato do grampo e interferência eletromagnética podem produzir sintomas semelhantes.

Este guia explica os principais requisitos de manutenção e três problemas comuns de teste encontrados ao usar um testador de resistência de circuito.

O que é um testador de resistência de loop?

Um testador de resistência de loop, também conhecido como micro-ohmímetro ou testador de resistência de contato, aplica uma corrente de teste estável ao circuito em teste e mede a queda de tensão resultante. A resistência é então calculada de acordo com a lei de Ohm.

O instrumento é usado para aplicações como:

1、Teste de resistência de contato do disjuntor

2、Medição da resistência do circuito do interruptor de controle

3、Teste de barramento e conector

4、Medição da resistência do condutor do cabo

5、Teste de resistência de contato de soldagem

6、Inspeção de contato do interruptor de alta tensão

O teste de baixa resistência normalmente usa conexões separadas de corrente e tensão. Este método de quatro fios reduz a influência da resistência do cabo de teste e melhora a precisão da medição.Orientação de medição de baixa resistência Megger

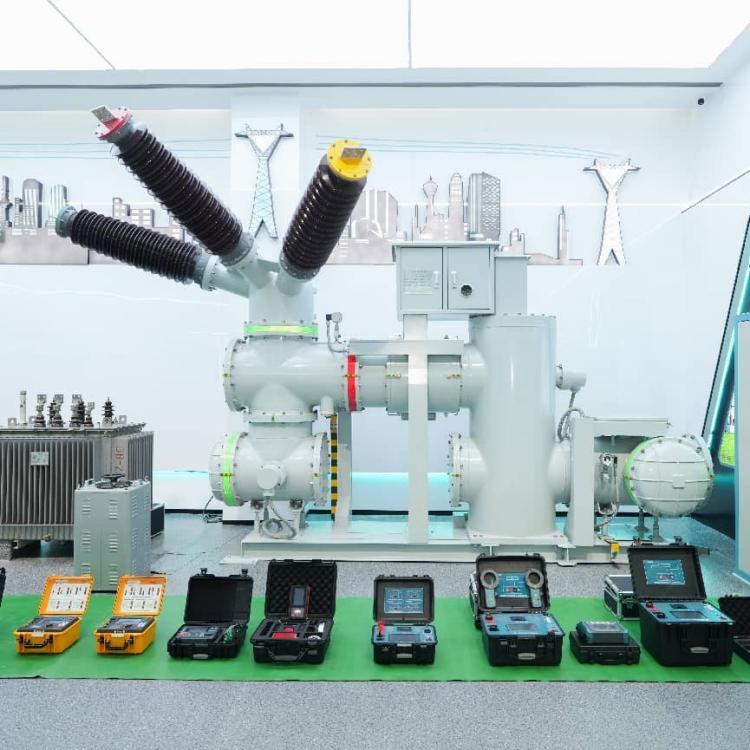

Weshine Electric Manufacturing Co., Ltd. é uma fábrica profissional de alta tecnologia especializada em P&D, produção e calibração de instrumentos de teste de resistência de loop de alta corrente. Com oficinas de produção padronizadas, laboratórios independentes e sistemas completos de gerenciamento de qualidade ISO, todos os testadores Weshine são fabricados estritamente em conformidade com os padrões da indústria IEC e DL/T. A fábrica implementa testes e calibração de desempenho de processo completo antes da entrega, garantindo saída de corrente estável, forte desempenho anti-interferência e alta repetibilidade de medição para ambientes complexos de teste de energia no local.

O testador inteligente de resistência de loop GDHL-200A/100A é desenvolvido de forma independente e produzido em massa pela fábrica Weshine. Otimizado para cenários de medição de campo de alta corrente e baixa resistência, ele apresenta saída de corrente constante estável, precisão de teste ultra-alta e forte adaptabilidade ambiental, atendendo totalmente aos requisitos de inspeção de rotina e manutenção preventiva para comutadores de alta tensão. Os requisitos específicos de corrente de teste, precisão e conformidade devem sempre ser verificados em relação à documentação do produto e aos padrões locais aplicáveis.

Para disjuntores de alta tensão, o teste de resistência de contato também deve ser realizado de acordo com a norma do equipamento relevante e os requisitos de manutenção do fabricante. A IEC 62271-100 se aplica a disjuntores CA usados ​​em sistemas de alta tensão acima de 1.000 V.CEI 62271-100

Requisitos de manutenção padrão

O armazenamento correto tem um efeito direto na vida útil e na estabilidade de medição de um testador de resistência de loop. Como fabricante profissional de instrumentos de teste de potência, as especificações oficiais de manutenção de fábrica da Weshine enfatizam o armazenamento e a manutenção diários padronizados para evitar desvios de desempenho e prolongar a vida útil do instrumento.

Armazene o instrumento em um ambiente adequado

O testador deve ser armazenado em uma área limpa, seca e bem ventilada. O local de armazenamento deve estar livre de:

1、Umidade excessiva

2、Poeira condutora

3、Névoa de óleo

4. Spray de sal

5、Gases corrosivos

6、Luz solar direta

7、Mudanças extremas de temperatura

A umidade e os contaminantes corrosivos podem danificar terminais, placas de circuito interno, interruptores e componentes de isolamento. A poeira também pode afetar os caminhos de resfriamento e reduzir a confiabilidade das conexões elétricas.

Mantenha o instrumento na posição vertical

Não coloque o testador aleatoriamente em uma caixa de madeira nem empilhe objetos pesados ​​sobre ela. O painel frontal deve ficar voltado para cima durante o armazenamento e transporte, sempre que possível.

Isso ajuda a proteger:

1、Os botões de exibição e controle

2、Terminais de saída

3、Transformador interno e conjuntos de circuito

4、Estrutura de resfriamento

5、Invólucro de proteção

O instrumento deve ser protegido durante o transporte para evitar impactos, vibrações ou danos ao cabo.

Use materiais resistentes à umidade

Quando o testador for armazenado em um ambiente úmido, coloque um material adequado à prova de umidade embaixo dele. Não permita que a parte inferior do gabinete permaneça em contato direto com piso ou superfície úmida.

Antes do próximo teste, inspecione o instrumento quanto a condensação. Se houver umidade, deixe o testador secar completamente antes de conectá-lo a uma fonte de alimentação ou objeto de teste.

Três problemas comuns de teste em campo

1. Fiação de tensão aberta combinada com forte interferência eletromagnética

Um cabo de tensão aberto ou uma conexão de tensão solta é uma das causas mais comuns de leituras anormais.

Sintomas típicos

Dependendo das condições do local, a leitura da resistência pode mostrar:

1、Um valor acima da faixa ou infinito

2、Um valor altamente instável

3、Um valor que muda quando os cabos de teste são movidos

4、Um resultado que parece normal, mas não pode ser repetido

Quando um cabo de tensão é desconectado, o circuito de amostragem de tensão pode não receber o sinal correto. Ao mesmo tempo, um barramento energizado próximo pode criar acoplamento capacitivo e induzir uma tensão de modo diferencial indesejada no circuito de medição aberto.

Possíveis consequências

Interferências fortes podem fazer com que o testador exiba um valor acima do limite. Um operador inexperiente pode concluir incorretamente que o disjuntor tem um sério problema de resistência de contato e providenciar manutenção desnecessária.

Interferências mais leves podem produzir um valor dentro da faixa esperada. Isto é mais difícil de identificar porque o resultado pode parecer válido mesmo que a ligação de tensão esteja defeituosa.

A medição pode então ser atribuída incorretamente a:

1、Mau contato do disjuntor

2、Um grampo de teste danificado

3、Uma falha interna do testador

4、Uma fonte de alimentação instável

Inspeção Recomendada

Antes de substituir o testador ou retirar o disjuntor de serviço, verifique:

1、Se ambos os cabos de tensão estão conectados.

2、Se os grampos de tensão estão firmemente presos.

3、Se os terminais de tensão estão limpos.

4、Se os condutores de corrente e tensão estão corretamente combinados.

5、Se a leitura permanece estável após reconectar o circuito de tensão.

6、Se condutores energizados próximos estão produzindo interferência.

Uma medição de resistência de quatro fios só é confiável quando o circuito de corrente e o circuito de amostragem de tensão estão completos. Um bom contato nos pontos de teste também é essencial porque a resistência da sonda e da conexão pode afetar as medições de baixa resistência.Orientação do testador de baixa resistência Megger

2. Película de óxido ou óleo nos terminais do disjuntor

Os terminais do disjuntor podem desenvolver uma camada de óxido, película de óleo, acúmulo de poeira ou outra contaminação após operação prolongada. Isto é especialmente comum quando o equipamento opera em um ambiente úmido, poluído ou empoeirado.

Por que isso afeta o teste

A pinça de teste deve fazer contato metálico firme com o terminal. Se uma película de óxido ou óleo separar a braçadeira da superfície condutora, uma resistência de contato adicional será introduzida no circuito de teste.

Isto pode afetar o caminho de amostragem de tensão e criar resultados imprecisos ou instáveis. O valor exibido pode não representar a resistência real dos contatos principais do disjuntor.

Os possíveis sintomas incluem:

1、Um valor de resistência superior ao esperado

2、Leituras que mudam quando o grampo é pressionado ou movido

3、Diferenças significativas entre as fases

4、Má repetibilidade

5、Uma redução repentina após a limpeza do terminal

Medidas Corretivas

Antes de testar, inspecione a superfície do terminal e as garras de fixação. Remova a contaminação solta usando um método de limpeza aprovado e certifique-se de que a área de contato esteja seca.

O grampo de teste deve ser conectado a uma superfície limpa, firme e mecanicamente estável. Não confie em uma pinça solta ou em um ponto contaminado apenas porque o instrumento iniciou o teste.

Depois de reconectar os cabos, repita a medição. Se o valor se tornar estável e consistente, o resultado anormal original pode ter sido causado por mau contato e não por defeito do disjuntor.

Não utilize métodos abrasivos que possam danificar os terminais revestidos ou alterar a superfície de contato, a menos que o fabricante do equipamento tenha aprovado o procedimento.

3. Fiação de tensão aberta sem forte interferência de campo elétrico

Um cabo de tensão aberto nem sempre produz uma leitura acima da faixa. Se não houver nenhum campo elétrico externo forte ou acoplamento capacitivo no local, o amplificador poderá receber quase nenhuma entrada de modo diferencial.

Nesta situação o instrumento poderá apresentar um valor próximo de zero.

Por que isso é enganoso

Um operador inexperiente pode interpretar uma leitura próxima de zero como evidência de que:

1、O testador falhou

2、O amplificador está danificado

3、A corrente de teste não está sendo gerada

4、O instrumento precisa de reparo ou substituição

O teste pode então ser interrompido desnecessariamente. Isso pode prolongar a interrupção do equipamento, atrasar a manutenção e aumentar a carga de trabalho da equipe de campo.

Como identificar o problema

Uma leitura próxima de zero ou anormal deve ser investigada antes que o testador seja declarado defeituoso.

Verifique o seguinte:

1、Verifique a conexão de saída atual.

2、Confirme se ambos os cabos de tensão estão conectados.

3、Inspecione os grampos e terminais de tensão.

4、Verifique se o circuito de teste está completo.

5、Compare a leitura com uma referência conhecida ou uma conexão repetida.

6、Revise os indicadores de autoteste e alarme do instrumento.

7、Confirme se o valor exibido muda normalmente quando o circuito de teste está conectado corretamente.

Uma medição de resistência que cai repentinamente para zero não deve ser aceita sem verificar a fiação. O resultado deve ser repetível e consistente com a condição do equipamento e com os dados históricos.

Como evitar julgamentos incorretos

Quando aparece uma leitura anormal da resistência do circuito, os técnicos de campo devem evitar culpar imediatamente o disjuntor ou o instrumento. Uma inspeção sistemática é mais confiável.

Use a seguinte sequência:

1、Pare o teste e confirme se o equipamento está em condições seguras e desenergizadas.

2、Inspecione a fiação de corrente e tensão separadamente.

3、Verifique a posição da braçadeira e a limpeza do terminal.

4、Procure condutores energizados próximos e possível interferência eletromagnética.

5、Reconecte os cabos e repita a medição.

6、Compare o resultado com outras fases e registros anteriores.

7、Verifique o testador usando uma referência apropriada ou método de verificação.

8、Só então determine se o equipamento ou o testador requer manutenção adicional.

9、O valor de resistência exibido deve sempre ser considerado em conjunto com a corrente de teste, qualidade da conexão, condições ambientais, comparação de fases e histórico do equipamento.

Pontos-chave para testes confiáveis ​​de resistência de loop

Os fatores mais importantes nos testes de campo são:

1、Mantenha o testador limpo, seco e armazenado adequadamente.

2、Use uma conexão completa de quatro fios.

3、Verifique os cabos de tensão cuidadosamente antes de aplicar a corrente de teste.

4、Certifique-se de que as braçadeiras entrem em contato com superfícies metálicas limpas.

5、Esteja ciente da interferência eletromagnética de barramentos energizados próximos.

6、Repita medições suspeitas após corrigir a conexão.

7. Nunca diagnostique uma falha do disjuntor devido a uma leitura anormal.

8、Siga o manual do testador e os padrões aplicáveis ​​da indústria de energia.

Perguntas frequentes

O que um testador de resistência de loop pode medir?

Ele pode medir a resistência de contato do disjuntor, a resistência do circuito da chave de controle, as conexões do barramento, a resistência do condutor do cabo e a resistência do contato de soldagem.

Por que o testador mostra um valor de resistência infinito?

Um valor infinito ou acima da faixa pode ser causado por um cabo de tensão aberto, mau contato do grampo, um circuito de teste incompleto ou um circuito aberto genuíno. A fiação deve ser verificada antes de diagnosticar o equipamento.

Por que a leitura de repente se torna zero?

Uma leitura próxima de zero pode ocorrer quando o circuito de amostragem de tensão está aberto e há pouca interferência eletromagnética externa. Isso não significa necessariamente que o testador esteja com defeito.

Um filme de óxido pode afetar os testes de resistência de contato?

Sim. Óxido, óleo e sujeira podem impedir que as pinças de teste estabeleçam contato metálico confiável e podem introduzir resistência adicional no circuito de medição.

Como um testador de resistência de loop deve ser armazenado?

Armazene-o em local seco, ventilado, livre de poeira e sem gases corrosivos. Mantenha o painel frontal voltado para cima e use material à prova de umidade sob o instrumento quando necessário.

Conclusão

A maioria das leituras anormais de resistência do circuito não são causadas por um único fator. Fiação de tensão aberta, mau contato do grampo, contaminação do terminal e interferência eletromagnética podem distorcer o resultado do teste.
