Causas de descarga parcial em painéis de alta tensão

A descarga parcial é um dos mais importantes sinais de alerta precoce de deterioração do isolamento em painéis de alta tensão. Embora uma descarga parcial não preencha completamente o isolamento entre os condutores, a atividade repetida de descarga pode danificar gradualmente o sistema de isolamento e aumentar o risco de falha de isolamento, descargas elétricas e desligamento inesperado do equipamento.

Compreender as causas da descarga parcial ajuda os engenheiros elétricos a identificar defeitos em um estágio inicial e a melhorar a confiabilidade do conjunto de manobra ao longo de sua vida útil.

O que é descarga parcial?

A descarga parcial é uma descarga elétrica localizada que ocorre apenas em uma parte do sistema de isolamento. Pode se desenvolver dentro de um vazio cheio de gás, ao longo de uma superfície de isolamento, ao redor de uma borda afiada do condutor ou próximo a um defeito em um dielétrico sólido ou composto.

O fenômeno geralmente está associado a uma concentração local de estresse elétrico. Quando o campo elétrico local excede a resistência suportável de uma área fraca, ocorre uma descarga curta. A descarga pode ser breve e pequena, mas a atividade repetida pode enfraquecer progressivamente o isolamento circundante.

A IEC 60270 define métodos baseados em carga para medição de descarga parcial em aparelhos, componentes e sistemas elétricos testados com tensão CA ou CC. A norma também aborda circuitos de medição, calibração, medição digital e separação de sinais de descarga parcial de interferência externa.CEI 60270:2025

Como a descarga parcial danifica o isolamento

1. Danos químicos causados ​​por partículas carregadas

Durante uma descarga parcial, elétrons e íons movem-se através da região fraca do isolamento. Estas partículas carregadas de alta energia colidem com moléculas de isolamento e podem quebrar ligações químicas.

O bombardeio repetido pode causar:

1、Decomposição de cadeias poliméricas

2、Erosão superficial

3、Formação de caminhos carbonizados condutores

4、Degradação química de resina epóxi e outros materiais isolantes

5、Uma redução gradual na rigidez dielétrica

No isolamento sólido, este processo pode ampliar uma cavidade interna ou criar um canal arborizado. Quando o defeito se tornar suficientemente grande, o isolamento poderá não suportar mais a tensão operacional normal ou sobretensão temporária.

2. Danos Térmicos e Oxidativos

A descarga parcial também produz calor localizado. Embora a energia média de uma descarga individual possa ser baixa, pulsos repetidos concentrados na mesma área podem aumentar a temperatura do isolamento circundante.

O estresse térmico resultante pode levar a:

1、Superaquecimento local

2、Fissuração oxidativa

3、derretimento ou carbonização de materiais poliméricos

4、Perda de resistência mecânica

5、Expansão de fissuras e vazios internos

Danos térmicos e danos químicos muitas vezes reforçam-se mutuamente. À medida que a superfície do isolamento se torna mais áspera ou mais condutora, o campo eléctrico local torna-se menos uniforme, o que pode acelerar ainda mais a actividade de descarga.

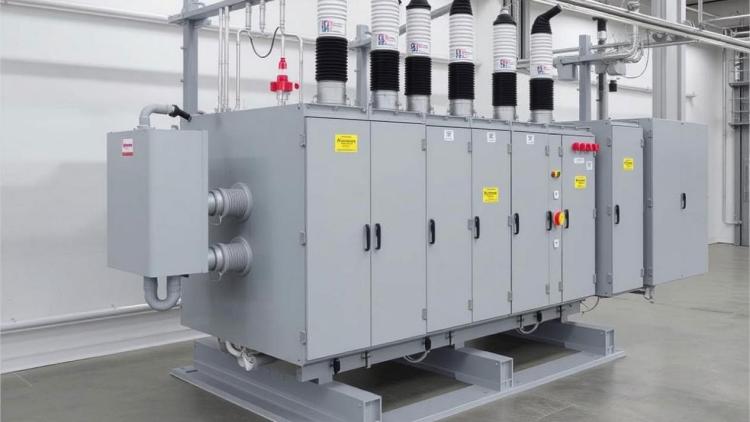

Aparelhagem de alta tensão e seu sistema de isolamento

O painel de manobra de alta tensão é um conjunto complexo que combina condutores, dispositivos de comutação, barramentos, componentes de isolamento, invólucros de aterramento e sistemas de controle.

Dependendo do projeto, os materiais típicos podem incluir:

1、Resina epóxi

2、Silicone ou outros plásticos de engenharia

3、Ar ou gás isolante

4、Hexafluoreto de enxofre em equipamentos isolados a gás aplicáveis

5、Isolamento cerâmico ou composto

6、Cobre, alumínio e outros materiais condutores

A combinação de diferentes materiais e geometrias cria vários locais onde podem ocorrer descargas parciais. A qualidade de fabricação, a precisão da montagem, a tensão operacional, a temperatura, a umidade, a contaminação e o envelhecimento do isolamento podem influenciar o comportamento do PD.

Para aplicações de painéis de distribuição, os requisitos relevantes dependem do projeto do equipamento e da classe de tensão. A série IEC 62271 abrange equipamentos de manobra e controle de alta tensão, incluindo equipamentos que utilizam isolamento sólido e gases isolantes.Série IEC 62271

Principais causas de descarga parcial em quadros de alta tensão

1. Defeitos no Processo de Fabricação de Isolamento

Os defeitos de fabricação estão entre as fontes mais comuns de descarga parcial em painéis com isolamento sólido.

Vazios internos e bolhas de ar

Durante a fundição, moldagem ou encapsulamento do epóxi, bolhas de ar podem permanecer dentro do isolamento. Esses vazios têm uma rigidez dielétrica inferior à do isolamento sólido circundante.

Quando a tensão é aplicada, o campo elétrico dentro do vazio torna-se maior que o campo médio no material sólido. Isto está relacionado com a diferença entre a constante dielétrica do gás dentro do vazio e a do isolamento circundante.

Como resultado, o gás na cavidade pode quebrar antes do isolamento principal. Cada descarga pode ampliar o vazio, danificar sua superfície e, eventualmente, reduzir a resistência geral do isolamento.

Partículas Estranhas e Contaminação de Materiais

Partículas metálicas, poeira, umidade e outras impurezas introduzidas durante a produção podem criar pontos fracos locais. A contaminação condutiva pode distorcer o campo elétrico ou formar um caminho de descarga entre diferentes regiões do isolamento.

As causas típicas incluem:

1、Condições de fundição mal controladas

2、Limpeza inadequada antes da montagem

3、Armazenamento inadequado de componentes de isolamento

4、Cura insuficiente de resina epóxi

5、Contaminação durante transporte ou instalação

Um único defeito interno pode não causar falha imediata, mas pode se tornar mais ativo à medida que o equipamento envelhece ou opera sob maior estresse elétrico.

2. Distribuição desigual de campo elétrico

Um campo elétrico uniforme é essencial para um desempenho de isolamento confiável. Qualquer ponta afiada, superfície irregular ou objeto condutor flutuante pode aumentar o campo elétrico local e iniciar uma descarga parcial.

Rebarbas e arestas vivas em condutores

Rebarbas de barramento, cantos afiados, bordas de condutores inacabadas e eletrodos mal moldados podem produzir uma forte concentração de campo elétrico.

Este efeito é particularmente significativo em torno de:

1、Juntas de barramento

2、Terminais de cabo

3、Mover contatos

4、Conexões aparafusadas

5、Componentes de blindagem

6、Inserções condutoras dentro do isolamento moldado

Mesmo quando a tensão média de operação está dentro da classificação do equipamento, o campo local próximo a uma aresta viva pode exceder o nível de início de descarga.

Partículas metálicas soltas ou flutuantes

Partículas metálicas dentro do invólucro do painel podem ficar eletricamente carregadas ou mover-se sob a influência do campo elétrico. A sua posição e potencial podem mudar durante a operação, criando condições de campo instáveis.

Essas partículas podem causar:

1、Aprimoramento de campo local

2、Descarga superficial

3、Pulsos de descarga intermitente

4、Rastreamento de isolamento próximo

5、Padrões PD instáveis

Esta é uma das razões pelas quais a limpeza e os procedimentos rigorosos de montagem são importantes durante a fabricação e manutenção do painel de distribuição.

Superfícies de isolamento contaminadas ou ásperas

Poeira, umidade, óleo e outras contaminações podem reduzir a distância efetiva de fuga em uma superfície de isolamento. Uma superfície áspera ou danificada também cria pequenas concentrações de campo onde a descarga superficial pode começar.

A contaminação superficial é especialmente importante em equipamentos expostos a:

1、Alta umidade

2、Poeira condutora

3. Spray de sal

4、Poluição industrial

5、Condensação

6、Má ventilação

A limpeza por si só pode não resolver permanentemente o problema se a superfície do isolamento já tiver desenvolvido rastros, rachaduras ou erosão.

Defeitos no gabinete aterrado

O invólucro metálico normalmente fornece blindagem e um potencial de referência controlado. Entretanto, soldas ásperas, poros, inclusões de escória e outros defeitos de fabricação podem criar condições irregulares de campo elétrico próximo ao invólucro aterrado.

Esses defeitos podem interagir com o isolamento próximo ou com peças condutoras e aumentar o risco de descarga. A qualidade da solda, a geometria do invólucro, a continuidade do aterramento e as folgas internas devem, portanto, ser verificadas durante a fabricação e inspeção.

3. Meio dielétrico não uniforme

Os comutadores modernos geralmente usam sistemas de isolamento compostos nos quais vários materiais trabalham juntos. Por exemplo, a resina epóxi pode ser combinada com plásticos de engenharia, gás isolante, inserções condutoras e entreferros.

Cada material possui propriedades elétricas e térmicas diferentes. Se as interfaces forem mal projetadas ou fabricadas, o campo dielétrico poderá não ser distribuído uniformemente.

Os problemas potenciais incluem:

1、Má ligação entre diferentes materiais de isolamento

2、Constantes dielétricas irregulares

3、Lacunas nas interfaces dos materiais

4、Delaminação interna

5、Umidade presa entre as camadas

6、Vazios ao redor dos condutores incorporados

Bolhas internas e impurezas podem aumentar ainda mais a não uniformidade do meio dielétrico. Sob tensão operacional, essas regiões podem sofrer maior estresse elétrico do que o isolamento circundante e tornar-se o ponto de partida da descarga parcial.

Outros fatores que influenciam a descarga parcial

A descarga parcial não é causada apenas por defeitos de fabricação. Várias condições operacionais e ambientais podem aumentar a atividade de descarga.

Tensão operacional

À medida que a tensão aplicada aumenta, o campo elétrico nas regiões fracas também aumenta. Um defeito que permanece inativo em tensão normal pode produzir descarga mensurável durante um evento de sobretensão, um teste de resistência ou um aumento temporário na tensão do sistema.

Temperatura

A temperatura afeta as propriedades de isolamento, a pressão do gás, a expansão do material e a condição das interfaces. A expansão térmica pode ampliar as lacunas existentes ou colocar tensão adicional nos componentes de isolamento colados.

Umidade e Condensação

A umidade pode reduzir a resistência do isolamento superficial e promover descarga superficial. A condensação é particularmente perigosa quando ar quente e úmido entra em um compartimento mais frio do painel.

Envelhecimento do Isolamento

O estresse elétrico, térmico e mecânico de longo prazo pode causar envelhecimento do isolamento. O envelhecimento pode produzir rachaduras, descoloração, erosão, delaminação e aumento da absorção de umidade, o que pode aumentar a probabilidade de descarga parcial.

Tensão Mecânica e Vibração

Conexões soltas, vibração e expansão térmica repetida podem criar pequenos espaços entre os componentes de isolamento. Essas lacunas podem se tornar locais de descarga, especialmente perto de barramentos, terminações de cabos e condutores embutidos.

Detecção de descarga parcial em painéis

O teste PD é usado para identificar atividade de descarga antes que ela se transforme em uma falha grave de isolamento. Dependendo do equipamento e do objetivo do teste, os engenheiros podem avaliar a carga aparente, a magnitude da descarga, os padrões resolvidos por fase, a repetição do pulso e as mudanças ao longo do tempo.

Um teste confiável deve incluir:

1、Um instrumento de medição adequado e arranjo de sensor

2、Calibração adequada do sistema de medição

3、Controle eficaz de interferência externa

4、Aterramento e blindagem corretos

5、Tensão de teste estável e condições ambientais

6、Comparação com limites técnicos e registros de testes anteriores

Weshine Electric é um fabricante profissional dedicado à pesquisa, desenvolvimento e produção de equipamentos de teste e medição de alta tensão. Equipada com oficinas de produção padronizadas e laboratórios de calibração independentes, a fábrica segue rigorosamente os padrões IEC e sistemas de gerenciamento de qualidade ISO para garantir que cada instrumento forneça desempenho de teste estável, repetível e resistente a interferências para aplicações globais da indústria de energia.

O testador digital de descarga parcial GDJF-2007 é desenvolvido de forma independente e calibrado de fábrica pela Weshine Electric. Pode ser usado para medição e análise digital de descargas parciais em equipamentos de alta tensão.  Em aplicações práticas, o instrumento pode apoiar a avaliação da magnitude da DP, padrões de descarga e condições de isolamento. A configuração exata do teste e os critérios de aceitação devem ser selecionados de acordo com o projeto do painel, os padrões aplicáveis ​​e a documentação técnica do fabricante.

Perguntas frequentes

Qual é a causa mais comum de descarga parcial em quadros?

As causas comuns incluem vazios internos, bolhas de ar, impurezas, bordas afiadas dos condutores, contaminação da superfície, interfaces de isolamento deficientes e distribuição irregular do campo elétrico.

A descarga parcial pode ser vista diretamente?

Normalmente, a descarga parcial não pode ser vista durante a operação normal. É comumente detectado por meio de métodos de medição elétricos, ultrassônicos ou outros métodos de medição especializados.

A descarga parcial sempre significa falha imediata do equipamento?

Não. A descarga parcial pode desenvolver-se gradualmente. Contudo, a atividade persistente ou crescente da PD indica deterioração do isolamento e requer avaliação profissional.

Como as bordas afiadas do barramento causam descarga parcial?

As arestas vivas concentram o campo elétrico. O campo local pode tornar-se muito mais forte que o campo médio, permitindo que a descarga comece perto da borda.

Como a descarga parcial no quadro pode ser reduzida?

Medidas eficazes incluem melhorar a fabricação do isolamento, remover rebarbas, controlar a limpeza, prevenir a umidade, otimizar a classificação do campo elétrico, melhorar o aterramento do gabinete e realizar testes regulares de PD.

Conclusão

A descarga parcial em painéis de alta tensão é geralmente o resultado de uma combinação de defeitos de isolamento, concentração de campo elétrico, materiais dielétricos não uniformes, condições ambientais e envelhecimento a longo prazo.

Vazios internos, impurezas, bordas afiadas do barramento, partículas metálicas flutuantes, superfícies contaminadas e interfaces de isolamento deficientes podem criar tensão elétrica local. Uma vez iniciada a descarga, a erosão química e os danos térmicos podem enfraquecer gradualmente o isolamento.

Testes regulares de descarga parcial fornecem informações valiosas sobre as condições do isolamento e ajudam as equipes de manutenção a identificar problemas em desenvolvimento antes que ocorra uma falha grave. Para um diagnóstico preciso, os testes devem ser realizados por profissionais qualificados, utilizando equipamentos devidamente calibrados e procedimentos consistentes com as normas aplicáveis.

Apoiada por P&D interno, produção de fábrica padronizada e calibração de qualidade rigorosa, a Weshine Electric continua a fornecer instrumentos de teste de alta tensão confiáveis ​​e soluções técnicas profissionais para manutenção de subestações, inspeção de rede elétrica e diagnóstico de sistemas de energia industrial em todo o mundo. Sinta-se à vontade para entrar em contato com nossa equipe para obter fichas técnicas, soluções de testes personalizadas e suporte de atacado de fábrica.
