O seu pára-raios está falhando devido à umidade interna ou poluição da superfície?

Um aumento gradual na corrente de fuga nem sempre significa umpára-raiosatingiu o fim da sua vida útil. Em muitos casos, a mesma leitura anormal pode resultar de duas causas completamente diferentes: entrada de umidade interna ou contaminação da superfície. Embora ambas as condições afetem o desempenho elétrico, elas exigem estratégias de manutenção diferentes. A identificação incorreta da causa raiz pode levar à substituição desnecessária do equipamento ou, pior ainda, deixar um pára-raios deteriorado em serviço.

Durante as inspeções de campo, muitas vezes vejo equipes de manutenção confiarem em uma única medição de corrente de fuga para avaliar a condição do pára-raios. Essa abordagem raramente conta toda a história. As condições ambientais, a poluição, a umidade e até mesmo a limpeza do invólucro do pára-raios podem influenciar a medição. Sem testes adicionais, é difícil determinar se o problema está localizado dentro do pára-raios ou apenas na sua superfície.

Este guia explica como distinguir entre umidade interna e poluição superficial, quais métodos de diagnóstico fornecem os resultados mais confiáveis ​​e por que um procedimento de teste sistemático é essencial para uma manutenção precisa do pára-raios.

Compreendendo os dois modos de falha mais comuns

Entrada de umidade interna

A umidade interna é um dos modos de falha mais graves que afetam os pára-raios de ZnO. A umidade geralmente entra através de vedações danificadas, carcaças rachadas, juntas envelhecidas ou defeitos de fabricação que permitem que o vapor de água penetre no pára-raios ao longo do tempo.

Assim que a umidade atinge os blocos do varistor de óxido metálico (MOV), as características elétricas começam a mudar. A corrente de fuga aumenta gradualmente, a resistência de isolamento diminui e a estabilidade térmica deteriora-se. Se o problema continuar sem ser verificado, o pára-raios poderá eventualmente sofrer fuga térmica ou falha catastrófica durante um raio ou surto de comutação.

Ao contrário da contaminação superficial, a umidade interna não pode ser removida por meio de limpeza de rotina. A deterioração ocorre dentro do invólucro vedado e geralmente requer reparo ou substituição do pára-raios.

As causas típicas incluem:

· Anéis de vedação danificados

· Má vedação durante a fabricação

· Impacto mecânico durante o transporte

· Selos de polímero envelhecidos

· Exposição de longo prazo a ambientes úmidos

· Entrada de água após danos na habitação

Como esses defeitos se desenvolvem internamente, muitas vezes permanecem invisíveis durante as inspeções visuais de rotina.

Contaminação de superfície

A contaminação superficial afeta o pára-raios de uma maneira completamente diferente.

Em vez de alterar o sistema de isolamento interno, a contaminação cria uma camada condutora na superfície externa da caixa. Poeira, poluição industrial, depósitos de sal, partículas de cimento e resíduos químicos absorvem a umidade do ar e aumentam a condutividade superficial.

Quando a umidade aumenta, a corrente de fuga começa a fluir através do invólucro contaminado, e não através do isolamento interno.

Em casos graves, esta condição pode levar a:

· Desvio de corrente de fuga de superfície

· Arco de banda seca

· Rastreamento de superfície

· Flashover de poluição

· Superaquecimento temporário

Felizmente, esse tipo de problema costuma ser reversível. A limpeza adequada geralmente restaura a corrente de fuga ao seu nível normal.

Para concessionárias que operam em regiões costeiras, instalações de mineração, fábricas de cimento e indústrias químicas, a contaminação da superfície costuma ser um problema de manutenção de rotina, e não um sinal de falha do pára-raios.

Por que ambas as falhas parecem semelhantes

Uma razão pela qual esses dois modos de falha são frequentemente confundidos é que eles produzem sintomas elétricos semelhantes durante testes de rotina.

Ambas as condições podem causar:

· Aumento da corrente de fuga total

· Maior corrente resistiva

· Temperatura operacional anormal

· Desempenho de isolamento reduzido

Se eu confiar apenas em uma única medição de corrente de fuga, não poderei determinar com segurança qual falha está presente.

A diferença fica mais clara somente após a combinação de diversas técnicas de diagnóstico, incluindo inspeção visual, limpeza, termografia infravermelha e análise de tendências históricas.

Como diferenciar a umidade interna da poluição superficial

O diagnóstico preciso requer mais do que a coleta de dados elétricos. Sigo uma sequência de testes estruturada que elimina gradualmente as possíveis causas até que a raiz do problema fique clara.

Etapa 1: realize uma inspeção visual completa

Todo diagnóstico começa com um exame visual cuidadoso.

Eu inspeciono o pára-raios quanto a:

· Caixa de polímero rachada

· Porcelana quebrada

· Conexões finais danificadas

· Deterioração da vedação

· Vazamento de óleo ou água

· Acumulação pesada de poeira

· Contaminação por sal

· Excrementos de pássaros

· Poluição industrial

Danos visíveis na vedação aumentam imediatamente minha suspeita de umidade interna, enquanto contaminação externa intensa geralmente indica que vazamentos na superfície podem ser responsáveis ​​por medições anormais.

Fotografias tiradas durante a inspeção também fornecem documentação valiosa para futuras comparações de manutenção.

Passo 2: Compare a Corrente de Fuga com os Registros Históricos

Os dados históricos geralmente fornecem informações mais úteis do que um único resultado de teste.

Todopára-raiosdesenvolve sua própria "impressão digital" elétrica durante os testes de fábrica. As medições de manutenção de rotina podem então ser comparadas com esta linha de base para identificar mudanças graduais no desempenho.

Por exemplo:

· A corrente de fuga estável ao longo de vários anos geralmente indica um isolamento interno saudável.

· Um aumento lento, mas contínuo, pode sugerir entrada de umidade ou envelhecimento.

· Um aumento repentino durante períodos de poluição intensa geralmente indica contaminação da superfície.

A análise de tendências ajuda a distinguir os efeitos ambientais temporários da deterioração interna permanente.

Etapa 3: Limpe o pára-raios antes de testar novamente

Esta é uma das técnicas de diagnóstico mais simples e eficazes.

Depois de registrar a corrente de fuga inicial, limpo completamente o invólucro do pára-raios usando procedimentos de manutenção aprovados. Assim que a superfície estiver seca, repito a medição em condições ambientais semelhantes.

A comparação entre as duas medições geralmente fornece a indicação mais clara da localização da falta.

Se a corrente de fuga diminuir significativamente após a limpeza, a contaminação da superfície provavelmente foi a responsável.

Se as leituras permanecerem praticamente inalteradas, começo a investigar a umidade interna ou a deterioração do isolamento.

Esta comparação antes e depois constitui uma das evidências mais fortes no diagnóstico prático de pára-raios.

Etapa 4: use termografia infravermelha

A termografia infravermelha fornece outra valiosa ferramenta de diagnóstico.

À medida que a deterioração interna se desenvolve, os blocos MOV danificados geralmente geram aquecimento localizado porque a corrente de fuga aumenta dentro do pára-raios.

Usando uma câmera de imagem térmica, comparo a distribuição de temperatura com pára-raios próximos operando em condições semelhantes.

Pontos quentes localizados podem indicar:

· Umidade interna

· Blocos MOV antigos

· Corrente resistiva excessiva

· Defeitos internos

Por outro lado, a contaminação da superfície geralmente produz padrões de temperatura mais uniformes, a menos que já tenha se desenvolvido arcos severos de banda seca.

A inspeção térmica também oferece a vantagem de detectar condições operacionais anormais sem desconectar o pára-raios de serviço.

Etapa 5: aplicar testes de diagnóstico elétrico avançado

Quando a inspeção de rotina não fornece uma resposta definitiva, passo para métodos diagnósticos mais avançados.

As técnicas comuns incluem:

· Teste de descarga parcial (PD) para detectar defeitos de isolamento dentro do pára-raios.

· Medição de tensão de referência U1mA para avaliar as características elétricas dos blocos MOV.

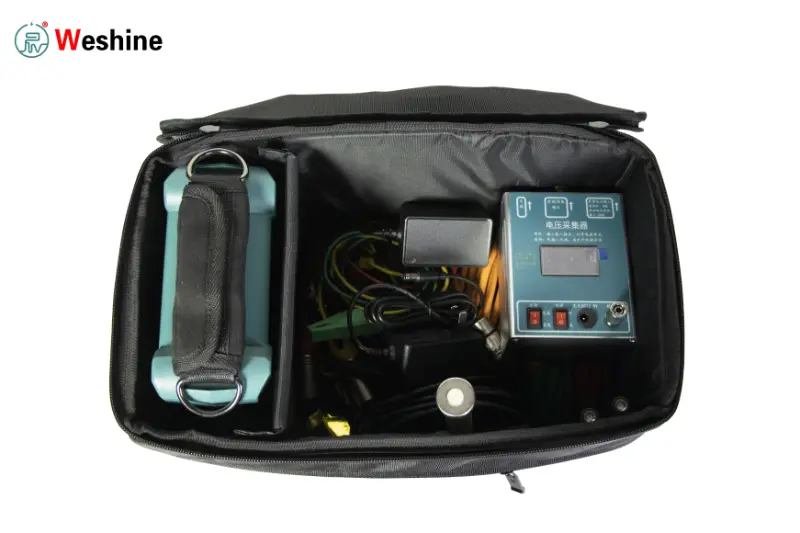

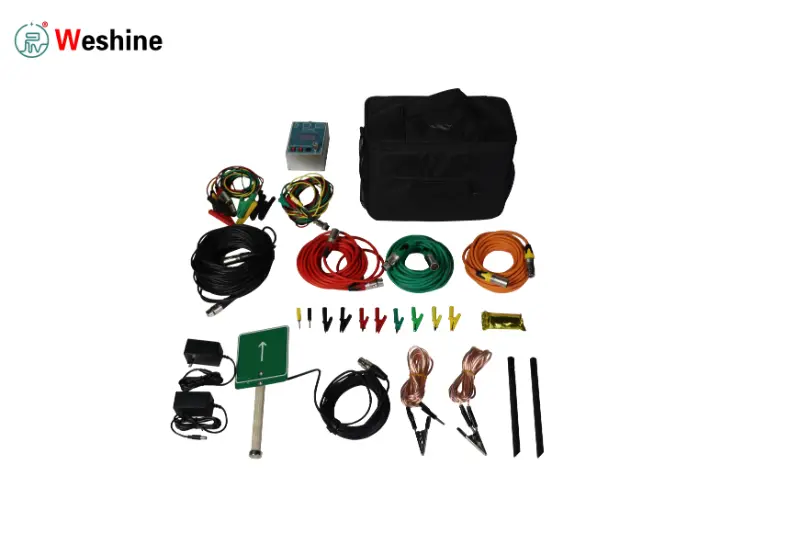

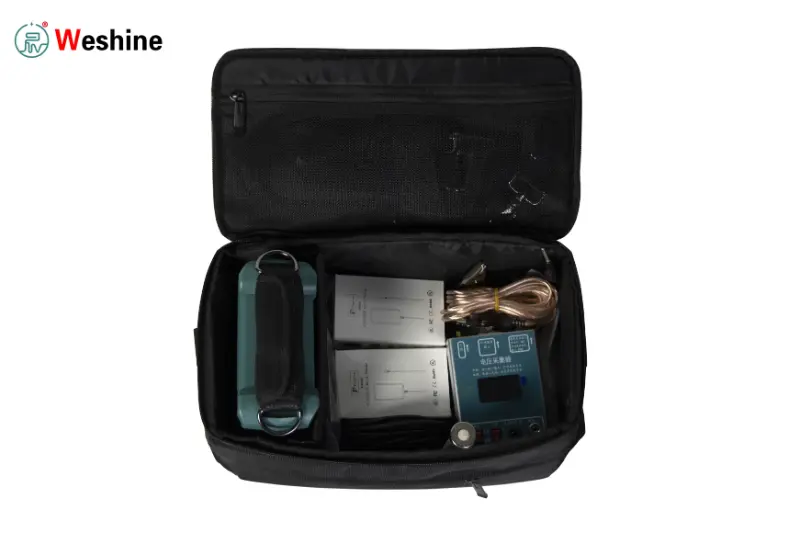

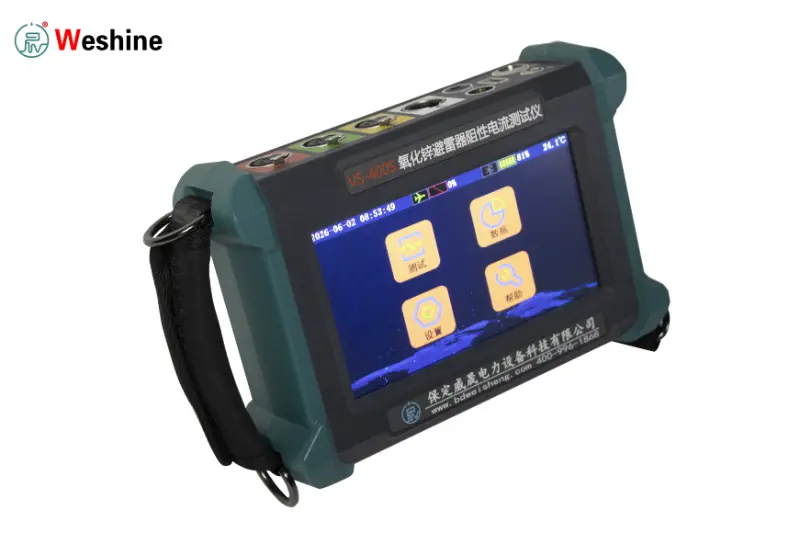

· Análise harmônica de corrente de fuga para separar componentes capacitivos e resistivos com mais precisão.

· Testes de resistência de isolamento, quando aplicável, para apoiar o diagnóstico geral.

Cada método fornece informações adicionais sobre a condição interna do pára-raios, permitindo aos engenheiros de manutenção distinguir entre efeitos ambientais temporários e degradação permanente do isolamento com muito maior confiança.

Como os fabricantes reduzem as falhas de umidade e poluição

O design moderno dos pára-raios avançou significativamente nas últimas duas décadas. Os fabricantes agora se concentram na prevenção de falhas antes que o equipamento saia da fábrica, em vez de depender apenas da manutenção em campo.

Sistemas de vedação aprimorados

O sistema de vedação é a primeira barreira contra a entrada de umidade.

Um pára-raios bem projetado utiliza anéis de vedação de alta qualidade, acessórios metálicos resistentes à corrosão e processos de montagem cuidadosamente controlados para evitar a entrada de vapor de água na caixa. Mesmo um pequeno defeito em torno de uma conexão final pode permitir que a umidade penetre lentamente ao longo de vários anos.

Para aplicações em regiões tropicais ou costeiras, recomendo selecionar pára-raios projetados especificamente para ambientes de alta umidade, em vez de depender de produtos padrão.

Polímero de silicone vs. caixa de porcelana

O material da habitação tem uma grande influência no desempenho a longo prazo em ambientes poluídos.

Os invólucros de polímero de silicone tornaram-se a escolha preferida para muitas empresas de serviços públicos porque oferecem:

· Excelente desempenho hidrofóbico

· Redução dos requisitos de manutenção

· Melhor resistência à contaminação

· Peso reduzido

· Melhor resistência ao impacto

A superfície hidrofóbica faz com que a água forme gotículas em vez de criar uma película condutora contínua, ajudando a reduzir a corrente de fuga na superfície durante chuva ou neblina.

As caixas de porcelana continuam comuns em algumas instalações devido à sua resistência mecânica e longo histórico de serviço. No entanto, geralmente requerem limpeza mais frequente em ambientes fortemente poluídos ou costeiros porque os contaminantes aderem mais facilmente à superfície.

A melhor escolha depende das condições ambientais, da estratégia de manutenção e dos requisitos do projeto.

Otimização da distância de fuga

A distância de fuga é outro fator importante do projeto.

Aumentar a distância ao longo da superfície do invólucro torna mais difícil o desenvolvimento de corrente de fuga sob condições contaminadas.

Os fabricantes geralmente fornecem diferentes distâncias de fuga para:

· Poluição luminosa

· Poluição média

· Poluição industrial pesada

· Ambientes costeiros

· Regiões desérticas

A seleção de um pára-raios com uma distância de fuga apropriada reduz significativamente o risco de descargas atmosféricas de poluição durante a operação de longo prazo.

Testes de qualificação ambiental

Antes de entrarem em produção comercial, os pára-raios de alta qualidade passam por testes de qualificação ambiental que simulam anos de serviço sob condições operacionais adversas.

Essas avaliações podem incluir:

· Ciclagem de umidade

· Teste de névoa salina

· Envelhecimento UV

· Ciclagem de temperatura

· Testes de penetração de água

· Vibração mecânica

· Verificação de estabilidade térmica

Esses testes ajudam a verificar se o sistema de vedação e os materiais do invólucro mantêm um desempenho confiável durante toda a vida útil esperada do produto.

Inspeção de campo e manutenção preventiva

Mesmo o pára-raios mais bem projetado requer inspeção de rotina.

Um programa de manutenção preventiva é muito mais eficaz do que esperar que uma falha ocorra.

Estabeleça uma rotina de inspeção padrão

Durante cada visita de manutenção, sigo uma sequência de inspeção consistente:

1. Verifique a identificação do equipamento.

2. Faça uma inspeção visual completa.

3. Registre a temperatura e a umidade ambiente.

4. Inspecione o alojamento quanto a contaminação.

5. Meça a corrente de fuga.

6. Limpe a caixa, se necessário.

7. Repita a medição elétrica.

8. Compare os resultados com registros de inspeção anteriores.

Usar sempre o mesmo procedimento melhora a consistência da medição e simplifica a análise de tendências de longo prazo.

Ajuste a manutenção às condições locais

As condições ambientais devem determinar a frequência das inspeções.

Por exemplo:

· Subestações costeiras podem exigir limpeza várias vezes ao ano devido a depósitos de sal.

· As instalações industriais frequentemente apresentam poeira intensa ou contaminação química.

· As regiões tropicais úmidas exigem mais atenção às condições da vedação e à entrada de umidade.

· Instalações no deserto acumulam areia fina que pode aumentar a condutividade da superfície quando combinada com umidade.

Em vez de seguir um intervalo de manutenção fixo, recomendo ajustar os cronogramas de inspeção de acordo com as condições ambientais locais e os dados históricos de desempenho.

Mantenha registros completos de manutenção

Bons registros de manutenção são tão valiosos quanto medições precisas.

Cada inspeção deve documentar:

· Data da inspeção

· Condições climáticas

· Temperatura ambiente

· Umidade relativa

· Corrente de fuga

· Limpeza realizada

· Resultados de imagens térmicas

· Observações visuais

· Ações corretivas

Os registros históricos tornam muito mais fácil identificar a deterioração gradual e apoiar discussões sobre garantia caso ocorra uma falha.

Erros comuns de diagnóstico

Muitas decisões de manutenção incorretas resultam de diagnósticos incompletos e não de equipamentos de teste defeituosos.

Alguns dos erros mais comuns incluem:

A julgar por uma única leitura de corrente de vazamento

A corrente de fuga muda com umidade, contaminação e condições operacionais.

Uma única medição raramente fornece evidência suficiente para confirmar a deterioração interna

Ignorando a limpeza antes do teste

A limpeza é uma das ferramentas de diagnóstico mais simples disponíveis.

Sem comparar as medições antes e depois da limpeza, é difícil determinar se a corrente anormal se origina dentro do pára-raios ou apenas na sua superfície.

Dependendo apenas da inspeção visual

Um pára-raios pode parecer completamente normal enquanto graves danos por umidade se desenvolvem dentro do invólucro.

As medições elétricas devem sempre acompanhar as inspeções visuais.

Ignorando tendências históricas

A análise de tendências muitas vezes revela problemas que as medições individuais não conseguem.

Um aumento lento na corrente de fuga durante vários anos geralmente fornece evidências mais fortes de deterioração do que uma leitura isolada.

Escolhendo o pára-raios certo para ambientes agressivos

A seleção de equipamentos desempenha um papel importante na confiabilidade a longo prazo.

Para instalações expostas a poluição severa, alta umidade ou condições costeiras, recomendo avaliar mais do que as classificações elétricas básicas.

Considerações importantes incluem:

· Material de habitação

· Distância de fuga

· Tecnologia de vedação

· Aula de poluição

· Testes de qualificação ambiental

· Controle de qualidade do fabricante

· Disponibilidade de suporte técnico

Os fabricantes que oferecem projetos personalizados para condições ambientais específicas geralmente oferecem melhor desempenho a longo prazo do que produtos padrão usados ​​fora da aplicação pretendida.

A estreita cooperação entre fabricantes, empreiteiros de EPC, concessionárias e equipes de manutenção também cria feedback valioso que melhora projetos de produtos futuros.

Perguntas frequentes

1. Como posso distinguir rapidamente a umidade interna da contaminação da superfície?

O método mais prático é comparar a corrente de fuga antes e depois da limpeza do pára-raios.

Se a corrente diminuir significativamente após a limpeza, a causa provável será a contaminação da superfície. Se ocorrer pouca ou nenhuma alteração, recomenda-se uma investigação mais aprofundada da umidade interna.

2. Com que frequência os pára-raios devem ser limpos?

Não existe intervalo de manutenção universal.

A frequência da limpeza depende das condições ambientais, nível de poluição, umidade e práticas de manutenção locais. Locais costeiros e industriais geralmente exigem inspeções mais frequentes do que ambientes interiores limpos.

3. A inspeção visual por si só é suficiente?

Não.

A inspeção visual pode identificar rachaduras, contaminação e danos mecânicos óbvios, mas não consegue detectar muitos problemas de isolamento interno.

Os testes elétricos continuam sendo essenciais para uma avaliação confiável da condição.

4. Qual material de habitação tem melhor desempenho em ambientes poluídos?

Os invólucros de polímero de silicone geralmente proporcionam melhor resistência à contaminação devido às suas propriedades de superfície hidrofóbica.

No entanto, a seleção adequada do produto deve sempre considerar os requisitos mecânicos, o ambiente operacional, a capacidade de manutenção e os padrões industriais aplicáveis.

Conclusão

Um aumento na corrente de fuga não indica automaticamente que um pára-raios falhou. A entrada de umidade interna e a contaminação da superfície geralmente produzem sintomas elétricos semelhantes, mas exigem estratégias de manutenção completamente diferentes. O diagnóstico preciso depende da combinação de inspeção visual, medições de corrente de fuga, limpeza e novo teste, termografia infravermelha e diagnóstico elétrico avançado, em vez de depender de um único resultado de teste.

Pela minha experiência, os programas de manutenção mais confiáveis ​​concentram-se na análise de tendências em vez de medições isoladas. A comparação dos resultados atuais com os dados de referência da fábrica e os registros históricos de inspeção fornece uma imagem muito mais clara da condição do pára-raios ao longo do tempo. Quando esta abordagem é combinada com a seleção apropriada de produtos, manutenção preventiva regular e monitoramento ambiental cuidadoso, as concessionárias e instalações industriais podem reduzir falhas inesperadas, prolongar a vida útil do pára-raios e melhorar a confiabilidade geral de seus sistemas de energia.
